3.4

Montage

3.4.1

Outils de montage

Pour le montage, il vous faut les outils suivants :
• Outil pour le montage des brides
• Pour fixer les raccords filetés : clé à molette 60 mm pour 1½", clé à molette 50 mm pour ¾"
• Pour tourner le boîtier : une clé pour vis six pans 4 mm.
3.4.2

Raccourcissement des sondes

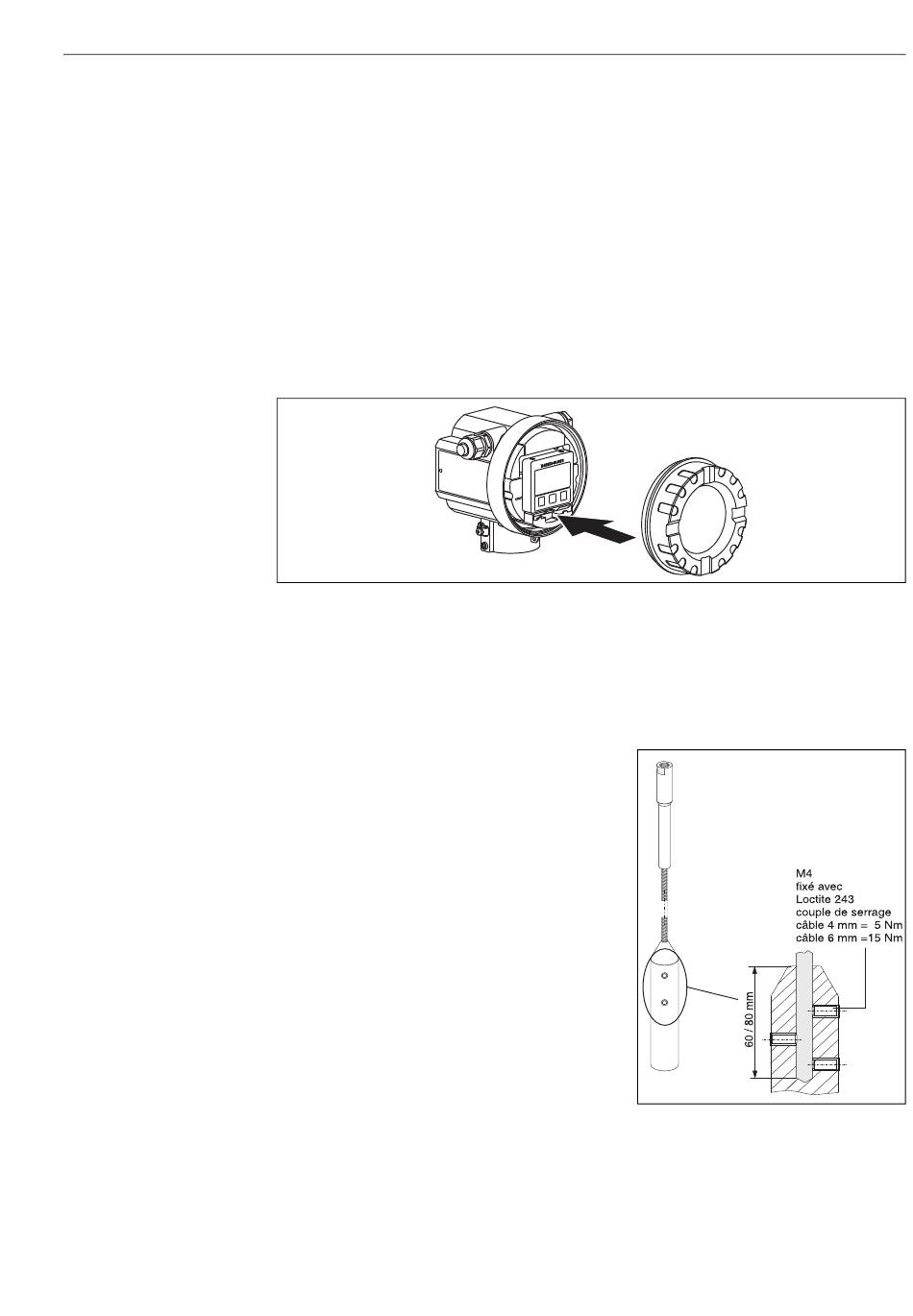

Remarque !
Lorsque vous raccourcissez la sonde : consignez la nouvelle longueur de sonde dans les Instructions
condensées qui se trouvent dans le boîtier de l'électronique sous le module d'affichage.
Sondes à tige
Le raccourcissement est nécessaire lorsque la distance du fond de la cuve ou du cône de sortie est
inférieure à 50 mm. Les tiges des sondes à tige peuvent être sciées ou séparées à l'extrémité inférieure.
Sondes à câble
Le raccourcissement est nécessaire lorsque la distance du
fond de la cuve ou du cône de sortie est inférieure à
150 mm.
• Otez le contrepoids :
Le poids est fixé au câble de la sonde avec 3 vis six
pans (M4, clé six pans de 3). Les vis sont fixées au
Loctite qui doit au préalable être rendu plastique à
l'aide d'un sèche-cheveux.
• Retirez le câble détaché du poids
• Mesurez la nouvelle longueur de câble
• Mettez du ruban adhésif à l'endroit où le câble doit
être raccourci pour éviter qu'il ne se détorde.
• Sciez le câble à angle droit ou le couper à l'aide d'un
coupe-boulon.
• Insérez entièrement le câble dans le poids,
– Câble 4 mm : 60 mm de profondeur
– Câble 6 mm : 80 mm de profondeur
Le poids est refixé sur le câble :
• Réappliquez le liquide de verrouillage (nous
recommandons le Loctite 243) sur les vis et vissez.
• Les couples de serrage suivants doivent être respectés :
– Câble 4 mm : 5 Nm
– Câble 6 mm : 15 Nm
Montage
L00-FMP4xxxx-16-00-00-xx-004
L00-FMP4xxxx-17-00-00-de-044
