Levelflex M FMP40 4...20 mA HART
Endress+Hauser

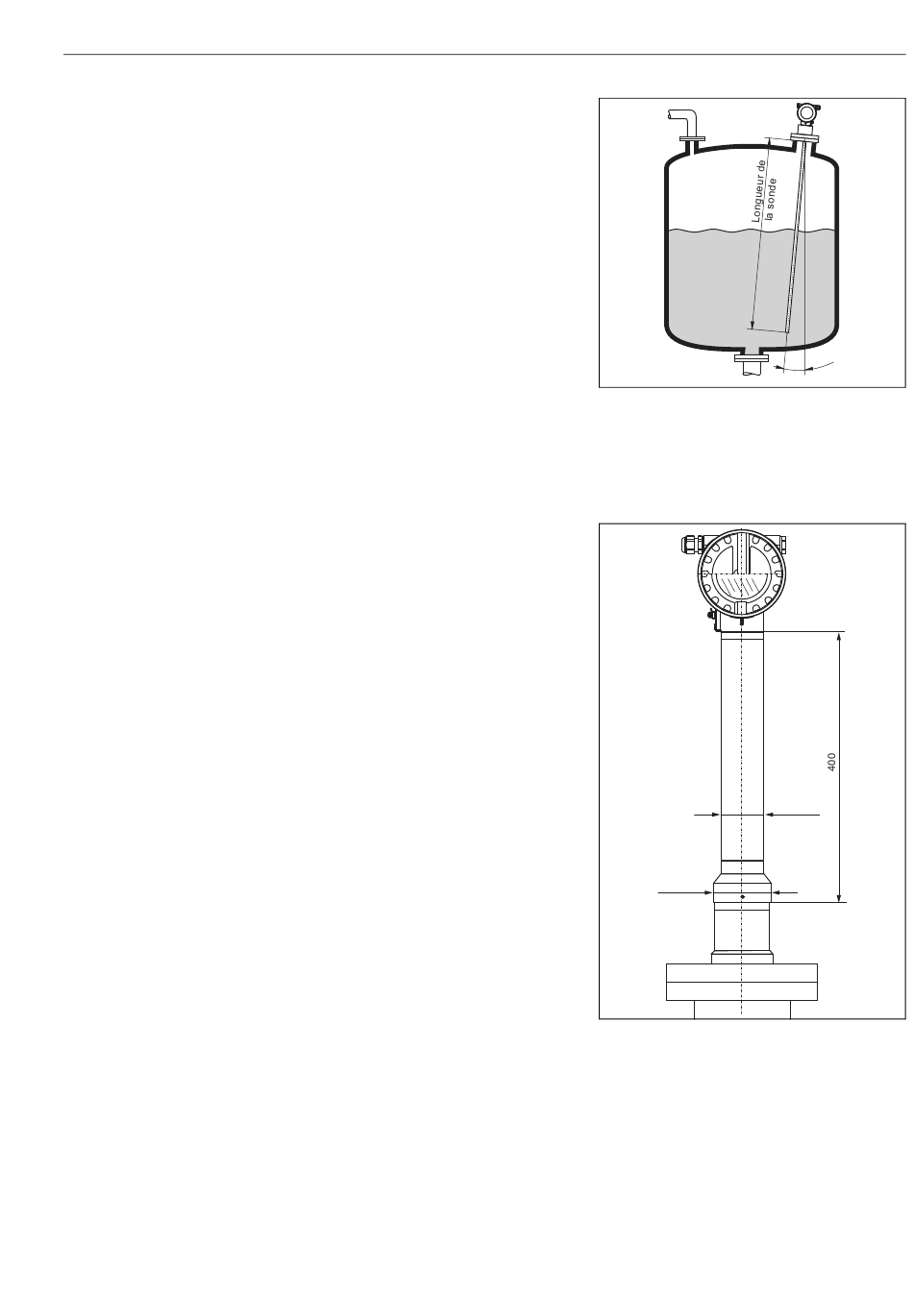

Montage incliné
• Pour des raisons mécaniques, la sonde doit
être montée le plus verticalement possible.
• Dans le cas d'un montage incliné, la longueur
de sonde doit être ajustée en fonction de
l'angle de montage.
– jusqu'à 1 m = 30°
– jusqu'à 2 m = 10°
– jusqu'à 4 m = 5°
Montage pour des raccords process difficiles d'accès
En cas d'espaces réduits ou de températures élevées, le boîtier de l'électronique peut être
commandé avec un tube rehausseur ou un câble de raccordement (boîtier séparé).

Montage sur un tube rehausseur

Tenir compte des instructions de montage
( ä 18) et des points suivants :
• Après le montage, le boîtier peut être tourné
de 350° pour faciliter l'accès à l'afficheur et au
compartiment de raccordement.
• La gamme de mesure max. est limitée à 34 m.
Angle de montage
L00-FMP4xIxx-17-00-00-de-048
Ø 60,3
Ø 76
L00-FMP4xxxx-17-00-00-de-014
Montage
31
