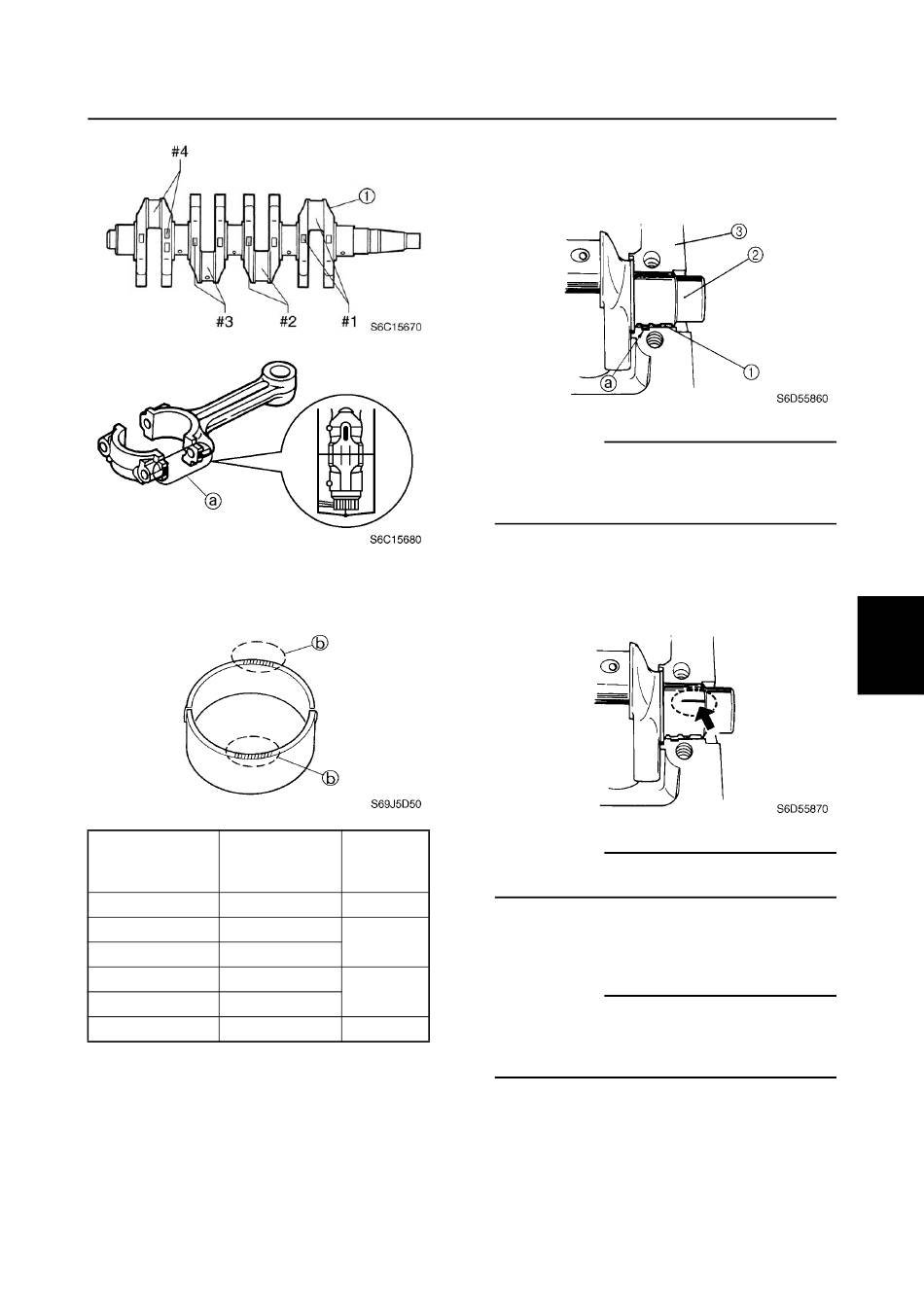

3.
Dans le tableau, sélectionnez la couleur adé-
quate b du roulement de bielle.
Repère/couleur
Marque du
de bielle
maneton
I/Rouge
I/Rouge
II/Bleu
II/Bleu
III/Jaune
III/Jaune
Vérification du jeu de l'huile du tourillon
du vilebrequin
1.
Nettoyez les roulements, les tourillons de
vilebrequin et les éléments de roulements du
carter et du bloc moteur.
6C13G21
Couleur
de roule-
ment
A
Jaune
B
Rouge
A
B
Rose
A
B
Vert
2.
Placez le bloc moteur à l'envers sur un établi.
Installez la moitié des roulements 1 et le
3.
vilebrequin 2 dans le bloc moteur 3.
REMARQUE:
• Installez les roulements principaux dans leur
position originale.
• Insérez la projection a de chaque roulement
dans les encoches du bloc moteur.
4.
Placez un morceau de Plastigauge (PG-1)
sur chaque tourillon de vilebrequin, parallèle-
ment au vilebrequin.
REMARQUE:
Ne placez pas le Plastigauge (PG-1) sur le trou
d'huile des tourillons principaux du vilebrequin.
5.
Installez la seconde moitié des roulements
dans le carter.
REMARQUE:
• Installez les roulements principaux dans leur
position originale.
• Insérez la projection a de chaque roulement
dans les encoches du carter.
Bloc moteur
1
2
3
4
5
6
7
8
9
5-44
