Dimensions des segments de piston:
Segment supérieur a:
B: 1,17–1,19 mm
(0,0461–0,0469 in)
T: 2,30–2,50 mm
(0,0905–0,0984 in)
Segment secondaire b:
B: 1,47–1,49 mm
(0,0579–0,0587 in)
T: 2,60–2,80 mm
(0,1024–0,1102 in)
Segment racleur c:
B: 2,36–2,48 mm
(0,0929–0,0976 in)
T: (donnée de référence)
2,75 mm (0,1083 in)

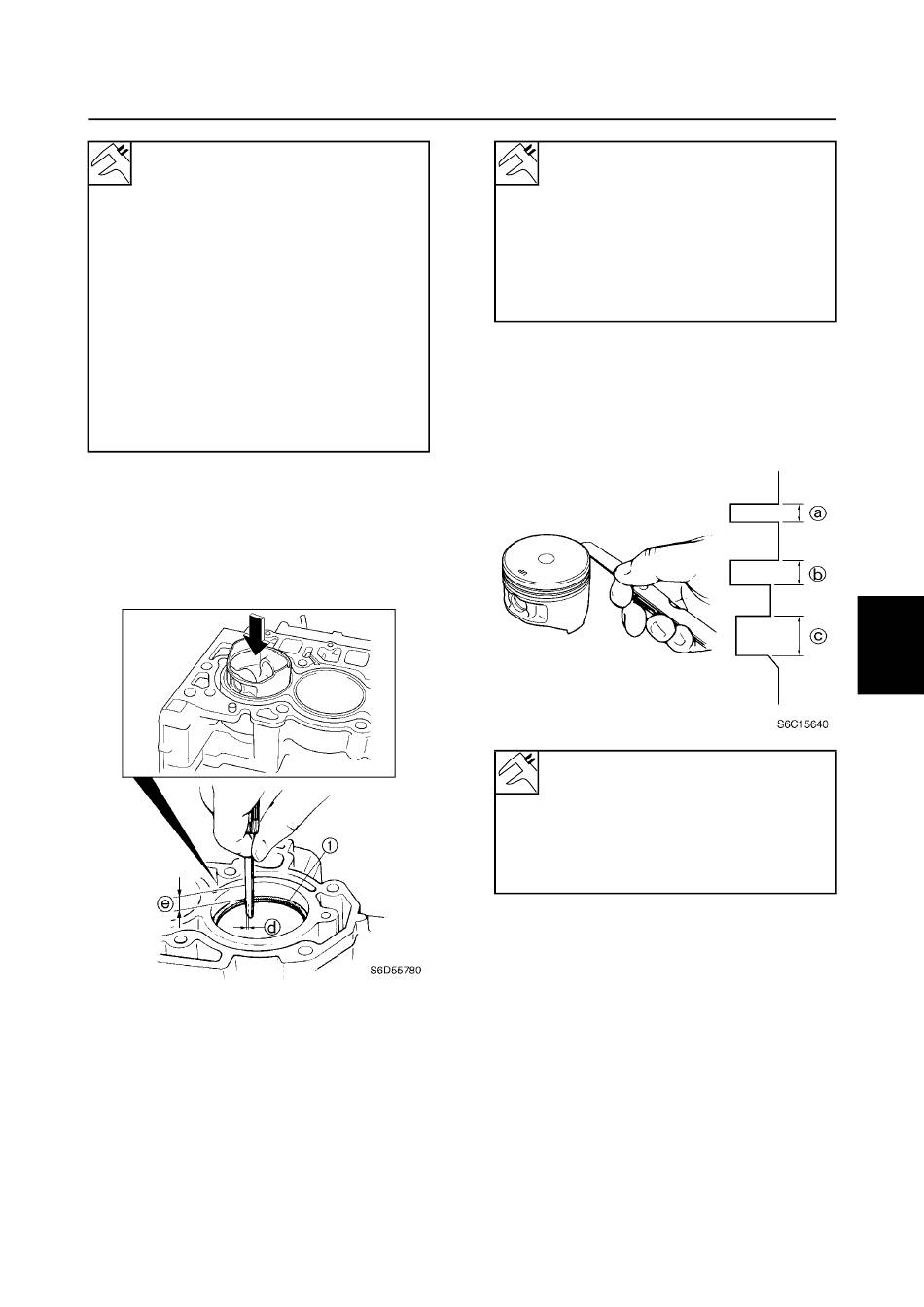

Mettez le segment de piston 1 à niveau
2.
dans le cylindre à l'aide d'une couronne de
piston.
3. Vérifiez la coupe terminale du segment de
piston d au point de mesure spécifié. Rem-
placez si hors spécifications.
6C13G21
Coupe terminale du segment de
piston d:
Segment supérieur:
0,15–0,30 mm (0,0059–0,0118 in)
Segment secondaire:
0,30–0,50 mm (0,0118–0,0197 in)
Segment racleur:
0,20–0,70 mm (0,0079–0,0276 in)
Point de mesure e: 20 mm (0,8 in)
Vérification des rainures des segments
de piston
1. Mesurez les rainures des segments de pis-
ton. Remplacez le piston s'il est hors spécifi-
cations.
Rainure du segment de piston:
Segment supérieur a:
1,21–1,23 mm (0,0476–0,0484 in)
Segment secondaire b:
1,51–1,53 mm (0,0594–0,0602 in)
Segment racleur c:
2,52–2,54 mm (0,0992–0,1000 in)
Bloc moteur
1
2
3
4
5
6
7
8
9
5-40
