139272_Rév_A 5/18/2011
16 po
(406 mm)
59 1/2 po
(1511 mm)

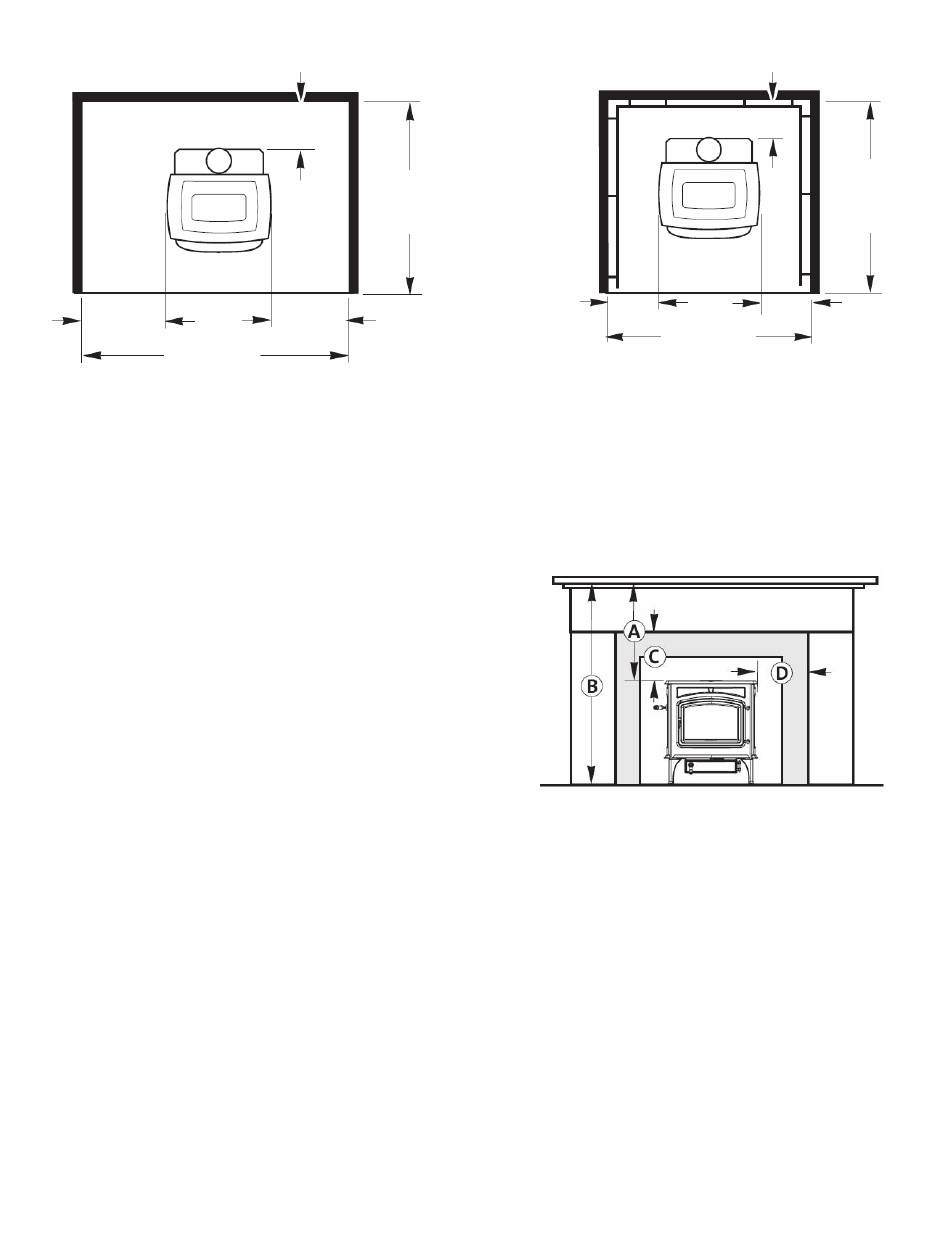

Figure 13. Alcôve avec murs non protégés.
4.4 Installation dans une alcôve
Le poêle Jøtul F 50 TL peut être installé dans une alcôve,
tel que montré au schéma des Figures 13 et 14.
1. Le poêle doit être installé seulement avec un tuyau de
raccordement à double paroi.
2. Si une protection (coupe-feu) au mur ou au plafond est
utilisée, elle doit couvrir toute la surface.
3. Le plancher de l'alcôve doit être protégé par un
protecteur de plancher (extension d'âtre) homologué
UL/ULC ou WHI, ou par un matériau non combustible.
4. Hauteur minimale du plafond de l'alcôve : Surface non
protégée :
72 po (183 cm)
4.5 Dégagements du manteau et des
bordures du foyer
Voir le Tableau et les schémas de dégagements exigés,
à la Page 13, pour connaître les dégagements approuvés
aux matériaux combustibles, qui peuvent faire partie de la
construction du foyer.
Les dégagements du manteau et des bordures du foyer
peuvent être réduits de 33% en utilisant des coupe-feu
construits selon les spécifications de la norme NFPA 211.
12
19 po
(483 mm)
Maximum
48 po
(1219 mm)
16 po
(406 mm)
6 po
(152 mm)
39 1/2 po
(1003 mm)
Figure 14. Alcôve avec protection murale.
A: Poêle au manteau (12 po prof.)
B: Plancher au manteau
C: Poêle à la bordure (1 po) supérieure 31 po / 79 cm
D: Poêle à la bordure (1 po) latérale
Figure 15. Dégagements d'un poêle installé sur l'âtre du foyer.
Maximum
48 po
(1219 mm)
6 po
(152 mm)
35 po / 89 cm
66 po /168 cm
14 po / 36 cm
