1.2 Relocalisation de la buse d'évacuation
La buse d'évacuation est pré-installée sur le dessus du poêle.
Pour la relocaliser à l'arrière du poêle :
1. Pliez-dépliez, puis retirez la section de découpe perforée du
bord supérieur de la paroi arrière.
2. Utilisez une clé plate (ou à douille) de 10 mm pour retirer les
deux boulons M6 x 12 qui retiennent la buse d'évacuation au
poêle. Relocalisez la buse d'évacuation à l'arrière et utilisez
les mêmes boulons pour la refixer au poêle.
1.3 Écran thermique de la buse d'évacuation
1. Dépliez l'écran thermique, tel que montré à la Fig.2. Fixez-le
à la paroi arrière du poêle avec les quatre vis à tôle #8 x 12
du sac de vis et attaches (fournies).
1.4 Installation de l'écran thermique inférieur
L'écran thermique inférieur doit être installé, sauf si l'âtre
de foyer est en béton coulé ou si le Kit de prise d'air est
installé.
1. Dépliez seulement le panneau arrière de l'écran thermique
inférieur et placez-le sous le poêle, tel que montré à la Fig. 3.
2. Dépliez les panneaux latéraux.
3. L'écran thermique se fixe aux quatre tiges qui dépassent du
bas du poêle. Retirez les quatre écrous hex. à épaulement
M6 préinstallés et utilisez-les pour fixer l'écran thermique
(Fig. 4).
1.5 Tuyau de raccordement de cheminée
Utilisez du tuyau de poêle de 6 po à simple paroi ou du tuyau
de poêle de 6 po à double paroi homologué, pour raccorder le
poêle à la cheminée. Le tuyau de poêle à simple paroi doit être
en fonte noire ou en acier inoxydable et avoir une épaisseur
minimale de calibre 24 («gauge»). N'utilisez aucun tuyau en
aluminium ou en acier galvanisé pour raccorder la cheminée,
car ces matériaux ne sont conçus pour les combustibles
solides.
Suivez ces directives :
•
N'utilisez pas le tuyau de raccordement de cheminée en
guise de cheminée, car il ne doit servir que pour le
raccordement.
•
Chaque section du tuyau de raccordement doit être installée
en dirigeant l'embout mâle (bord rabattu) vers le poêle.
(Fig. 5)
•
Fixez tous les joints du tuyau de raccordement avec trois vis
à tôle. Le raccordement à la buse d'évacuation du poêle
utilise les deux vis auto-taraudeuses M6x 16 mm (fournies).
•
Pour une performance optimale, le tuyau de raccordement
doit être le plus court et direct possible, et ne pas avoir plus
que deux coudes de 90°.
6

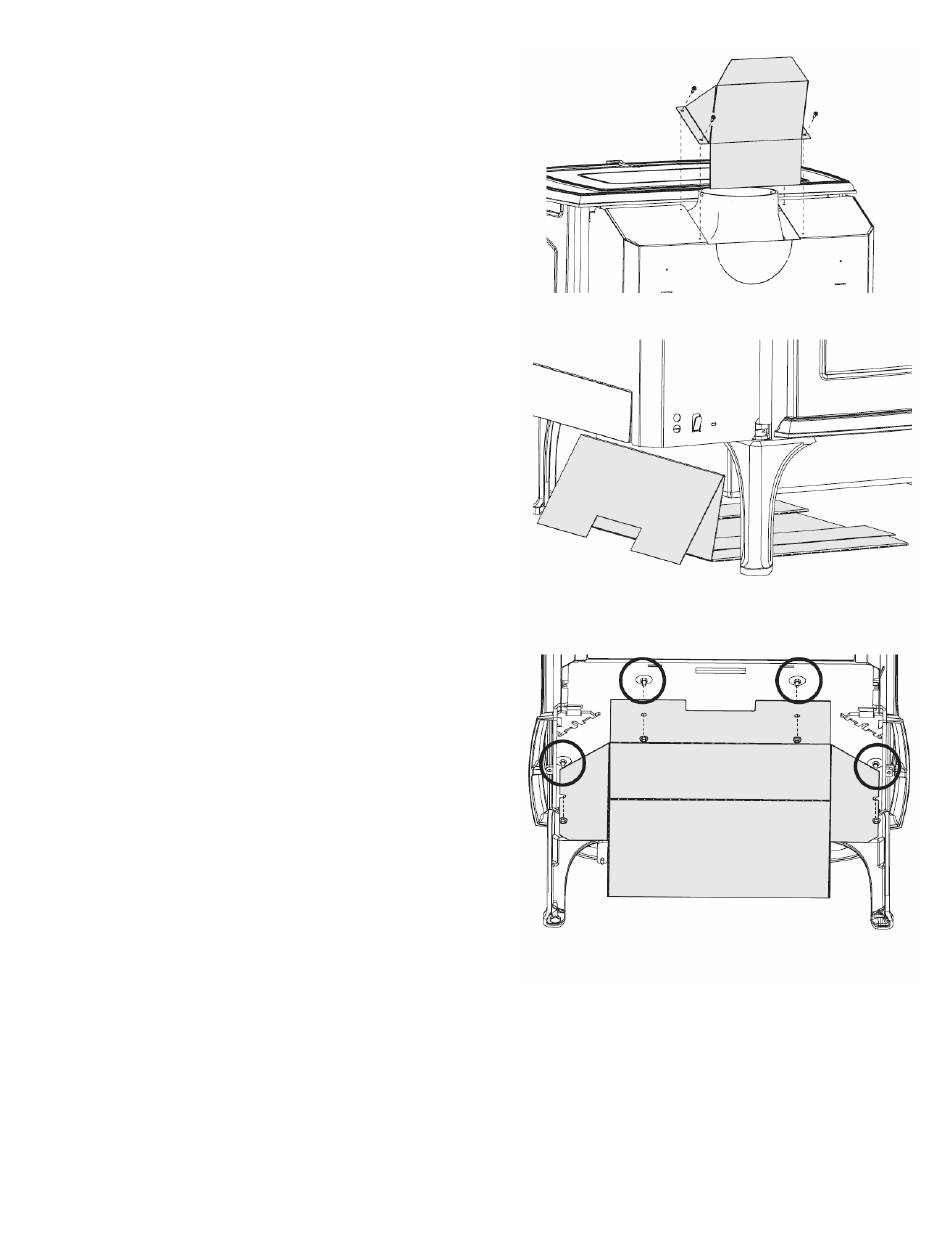

Figure 2. Fixation de l'écran thermique de la buse d'évacuation.
Figure 3. Placez l'écran thermique inférieur sous le poêle,
tel que montré, avant de déplier les panneaux latéraux.
Figure 4. Points de fixation de l'écran thermique inférieur.
