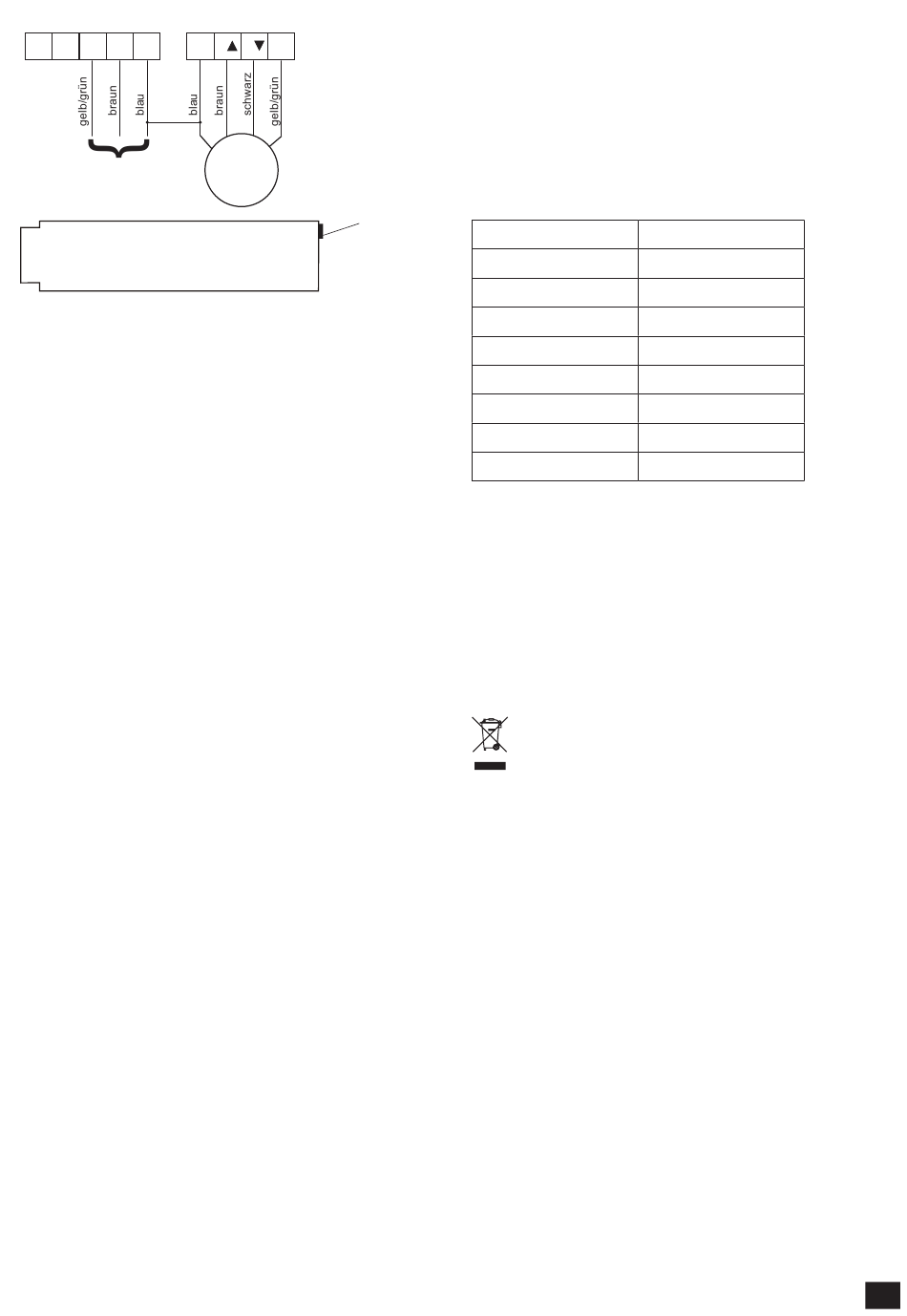

BESCHRIJVING VAN DE AANSLUITINGEN

E L N
AC
230V/50Hz
INSTALLATIE/INITIELE WERKING
Stap 1: BEKABELING
Sluit alle bekabeling van de ontvanger aan maar activeer de stroomaanvoer niet!
Houd de ontvanger bereid voor bijkomende instellingen.
Stap 2: SELECTIE VAN DE DIVERSE INSTELLINGSOPTIES.
JALOEZIE EN MARKIES
De motor werkt in JALOEZIE/MARKIES-modus zoals in de
standaardinstelling met continue bewegingen tot de eindlimieten.
VOOR WERKING INGEDRUKT HOUDEN
De volgende stappen uitvoeren om de VOOR WERKING INGEDRUKT HOU-
DEN-functie te activeren:
1. Druk tweemaal op de programmeerknop van de afstandsbediening.
2. Druk eenmaal op de OMHOOG-knop van de afstandsbediening.
3. De motor zal één keer aanslaan, nu staat de motor in de kruip-modus.
TDe volgende stappen uitvoeren om de VOOR WERKING INGEDRUKT HOU-
DEN-functie uit te schakelen:
1. Druk tweemaal op de programmeerknop van de afstandsbediening
2. Druk eenmaal op de OMLAAG-knop op de afstandsbediening.
3. De motor zal één keer aanslaan, nu werkt de motor continu.
GELUIDSSIGNALEN UIT DE BOX-BEWEGINGEN
Dienen als indicaties
• de motor beweegt kort 1 maal in elke richting = opdracht bevestigd/succesvol
• de motor beweegt kort 2 maal in elke richting = opdracht niet bevestigd/niet
succesvol
PROGRAMMERING VAN DE AFSTANDSBEDIENINGEN/DRAADLOZE WAND-
SCHAKELAARS
Er kunnen tot 60 afstandsbedieningen worden opgeslagen
1. PROGRAMMERING van een nieuwe afstandsbediening (1-kanaals of multi-ka-
naals),draadloze wandschakelaar
1. Sluit de stroom aan
2. Druk eenmaal op de programmeerknop van de ontvanger, de motor zal
eenmaal in elke richting bewegen.
3. Druk binnen 10 seconden eenmaal op de programmeerknop van de
afstandsbediening, de motor zal eenmaal in elke richting bewegen.
4. De afstandsbediening werd met succes geprogrammeerd.
2. PROGRAMMERING van een nieuwe afstandsbediening (draadloze wand-
schakelaar)
1. Druk 6 keer op programmeerknop van de afstandsbediening, de motor zal
eenmaal in elke richting bewegen.
2. Druk eenmaal op de programmeerknop van de afstandsbediening B, de
motor zal eenmaal in elke richting bewegen.
3. De nieuwe afstandsbediening werd met succes geprogrammeerd.
Opmerking: voor een draadloze wandschakelaar geldt dezelfde procedure.
AFSTANDSBEDIENINGEN WISSEN
Er zijn twee opties om afstandsbedieningen te wissen:
Optie 1:
1. Houd de programmeerknop op de ontvanger 6 seconden ingedrukt.
2. De motor zal twee keer in elke richting bewegen.
Nu zijn alle geprogrammeerde afstandsbedieningen gewist.
Optie 2:
1. Druk driemaal op de programmeerknop van de afstandsbediening.
2. Druk eenmaal op de OMHOOG-knop van de afstandsbediening.
3. De motor zal twee keer in elke richting bewegen.
Nu zijn alle geprogrammeerde afstandsbedieningen gewist.
N L L E
M
Programmeerknop
KABEL 1 VOEDING 230 V
• Kabelkleur geel/groen = aarde
• Kabelkleur BLAUW = neutraal (nulleider)
• Kabelkleur BRUIN = fase (230 volt)
KABEL 2 VERBINDING MET DE AANDRIJVING
• Kabelkleur geel/groen = aarde
• Kabelkleur BLAUW = neutraal (nulleider)
• Kabelkleur BRUIN = fase (230 volt) DICHT-richting
• Kabelkleur ZWART = fase (230 volt) OPEN-richting
Technische data
Spanning
Vermogen max.
Frequentie:
Code
Geheugenregister
Beschermingsgrad Box
Temperatuur
Afmetingen:
ER ZIJN 2 OPTIES OM DE RICHTING VAN DE BEWEGING TE VERANDEREN
Optie 1:
1. Druk driemaal op de PROGRAMMEER-knop van de afstandsbediening.
2. Druk eenmaal op de OMLAAG-knop van de afstandsbediening, de motor zal
eenmaal in elke richting bewegen.
3. De werkrichting van de motor werd met succes gewijzigd.
Optie 2:
Verwissel de BRUINE/ZWARTE kabels die van de box naar de motor leiden.

STANDAARDINSTELLINGEN

Het wissen van de afstandsbedieningen herstelt de standaardinstellingen.
De verpakking moet worden weggegooid in de plaatselijke recyclingscon-
tainers. Volgens de Europese richtlijn 2002/96/EU betreffende afgedankte
elektrische en elektronische apparatuur moet dit apparaat na gebruik op
de juiste manier worden verwijderd om recycling van de gebruikte mate-
rialen te garanderen. Landspecifieke voorschriften moeten worden nageleefd.
Hierbij verklaar ik, Chamberlain GmbH, dat het type radioapparatuur RRX1 conform
is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring
kan worden geraadpleegd op het volgende internetadres:
https://www.chamberlain.de/Chamberlain/media/Chamberlain/CE/114ADoC-RRX1-D-2020.pdf
9
230 VAC 50Hz
< = 500W
433.92MHz
Rolling Code
60
IP65
-10°C - +55°C
113*46*23mm
