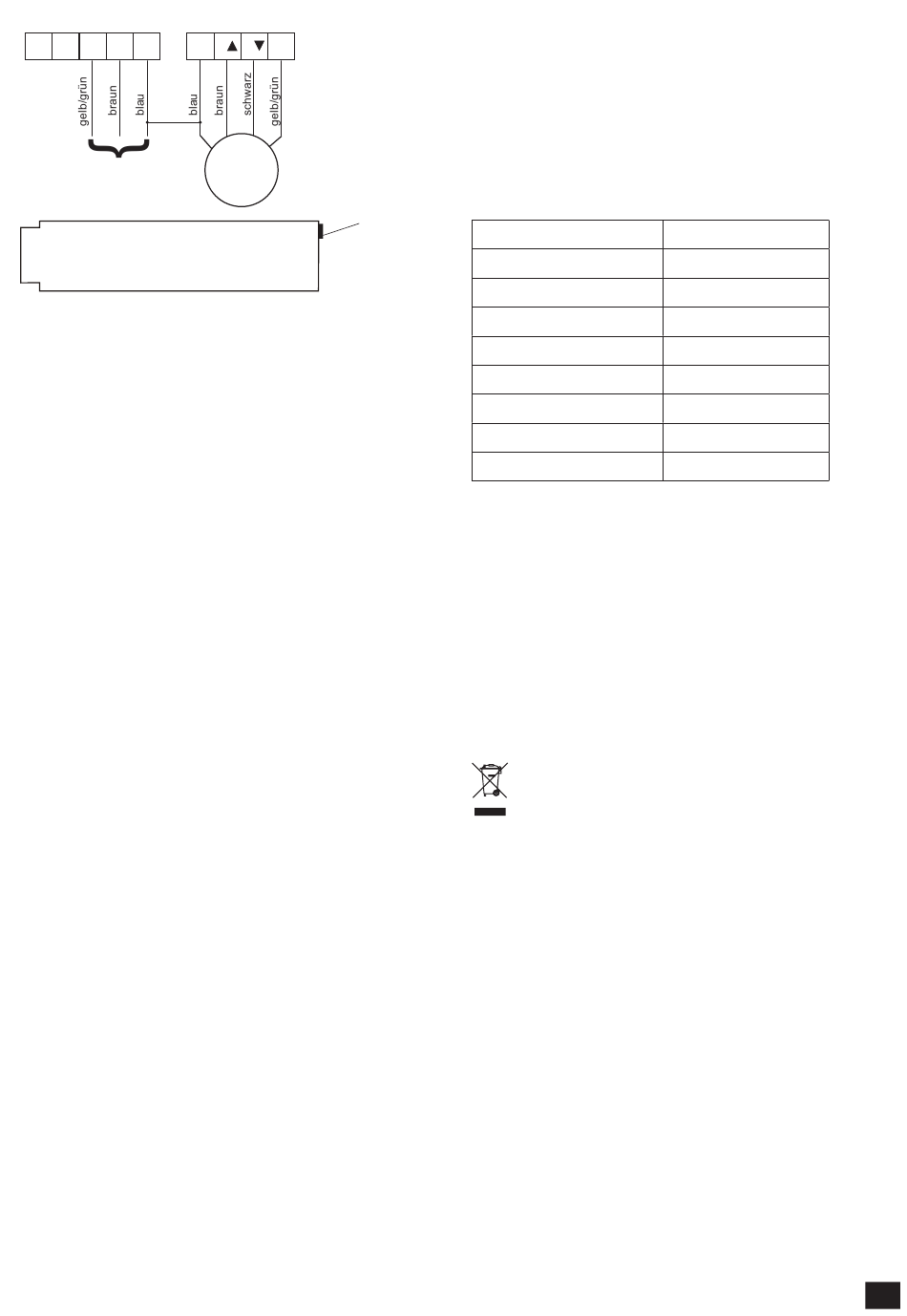

DESCRIPTION DES RACCORDS

E L N
AC
230V/50Hz
INSTALLATION/OPÉRATION INITIALE
Étape 1 : CÂBLAGE
Connectez tout le câblage du récepteur, mais n'activez pas l'alimentation électrique!
Assurez-vous que le récepteur est accessible pour les autres réglages.
Étape 2 : SÉLECTION DE DIFFÉRENTES OPTIONS DE PARAMÉTRAGE.
VOLET et STORE
Le moteur fonctionne en mode VOLET/STORE comme programmé par
défaut, avec un mouvement continu jusqu'à la fin de course.
FONCTION MANUELLE
Pour allumer la fonction MANUELLE, suivez les étapes suivantes :
1. Appuyez deux fois sur le bouton learn de la télécommande.
2. Appuyez une fois sur le bouton UP de la télécommande.
3. Après avoir sursauté une fois, le moteur se met en mode avance lente.
TPour éteindre la fonction MANUELLE, suivez les étapes suivantes :
1. Appuyez deux fois sur le bouton learn de la télécommande.
2. Appuyez une fois sur le bouton DOWN de la télécommande.
3. Après avoir sursauté une fois, le moteur se met à fonctionner en continu.
SIGNAUX SONORES DES MOUVEMENTS DU BOÎTIER
Sert d'indication
• le moteur bouge brièvement 1 fois dans chaque direction = commande
confirmée/réussie
• le moteur bouge brièvement 2 fois dans chaque direction = commande non
confirmée/non réussie
PROGRAMMATION DE LA TÉLÉCOMMANDE RADIO/DE L'INTERRUPTEUR
MURAL
Il est possible de mémoriser jusqu'à 60 télécommandes
1. PROGRAMMER une nouvelle télécommande (1 canal ou multi-canaux,
interrupteur mural
1. Branchez l'alimentation
2. Appuyez sur le bouton learn du récepteur une fois. Le moteur bouge une fois
dans chaque direction.
3. Appuyez une fois sur le bouton learn de la télécommande pendant 10 secon-
des. Le moteur bouge à nouveau une fois dans chaque direction.
4. La télécommande a été programmée avec succès.
2. PROGRAMMER une nouvelle télécommande (interrupteur mural)
1. Appuyez sur le bouton A learn de la télécommande programmée 6 fois. Le
moteur bouge une fois dans chaque direction.
2. Appuyez sur le bouton B learn de la nouvelle télécommande. Le moteur
bouge une fois dans chaque direction.
3. La nouvelle télécommande a été programmée avec succès.
Remarque : l'interrupteur mural fonctionne avec cette même procédure.
SUPPRESSION DES TÉLÉCOMMANDES
Il y a deux façons de supprimer les télécommandes :
Option 1 :
1. Appuyez pendant 6 secondes sur le bouton learn du récepteur.
2. Le moteur bouge deux fois dans chaque direction.
Toutes les télécommandes programmées sont supprimées.
Option 2:
1. Appuyez 3 fois sur le bouton learn de la télécommande
2. Appuyez une fois sur le bouton UP de la télécommande
3. Le moteur bouge deux fois dans chaque direction.
Toutes les télécommandes programmées sont supprimées.
REMARQUE : Une télécommande individuelle ne peut pas être supprimée.
N L L E
M
Programmation
CÂBLE 1 CONDUCTEUR 230 V
• Couleur de câble jaune/vert = mise à la terre
• Couleur de câble BLEU = neutre (conducteur neutre)
• Couleur de câble MARRON = phase (230 volts)
CÂBLE 2 RACCORDEMENT AVEC L'OPÉRATEUR
• Couleur de câble jaune/vert = mise à la terre
• Couleur de câble BLEU = neutre (conducteur neutre)
• Couleur de câble MARRON = phase (230 volts) sens FERMETURE
• Couleur de câble NOIR = phase (230 volts) sens MONTÉE
Caractéristiques techniques
Tension
Entraînement
Fréquence
Système
Registre de mémoire
Classe de protection
Température
Dimensions
IL EXISTE 2 FAÇONS DE CHANGER LA DIRECTION DU MOUVEMENT
Option 1:
1. Appuyez 3 fois sur le bouton LEARN de la télécommande
2. Appuyez une fois sur le bouton DOWN de la télécommande. Le moteur bouge
une fois dans chaque direction.
3. La direction de fonctionnement du moteur a été modifiée avec succès.
Option 2:
Échangez les câbles MARRON/NOIR qui vont du boîtier jusqu'au moteur.
PARAMÈTRES PAR DÉFAUT
La suppression des télécommandes rétablit automatiquement les paramètres par
défaut.
L'emballage doit être jeté dans les poubelles à emballages recyclables
locales. Conformémement à la directive (CE) n° 2002/96 relative aux dé-
chets d'équipements électriques et électroniques, cet équipement doit être
éliminé comme il se doit après utilisation, afin de garantir la valorisation
des matériaux employés. Les piles et batteries usagées ne doivent pas être jetées
dans la poubelle ordinaire car elles contiennent des substances nocives, et doivent
être rapportées comme il se doit aux points de collecte de la commune ou dans les
conteneurs de collecte mis à disposition par le revendeur.
Le soussigné, Chamberlain GmbH, déclare que l'équipement radioélectrique du
type RRX1 est conforme à la directive 2014/53/EU. Le texte complet de la déclara-
tion UE de conformité est disponible à l'adresse internet suivante:
https://www.chamberlain.de/Chamberlain/media/Chamberlain/CE/114ADoC-RRX1-D-2020.pdf
5
230 VAC 50Hz
< = 500W
433.92MHz
Rolling Code
60
IP65
-10°C - +55°C
113*46*23mm
