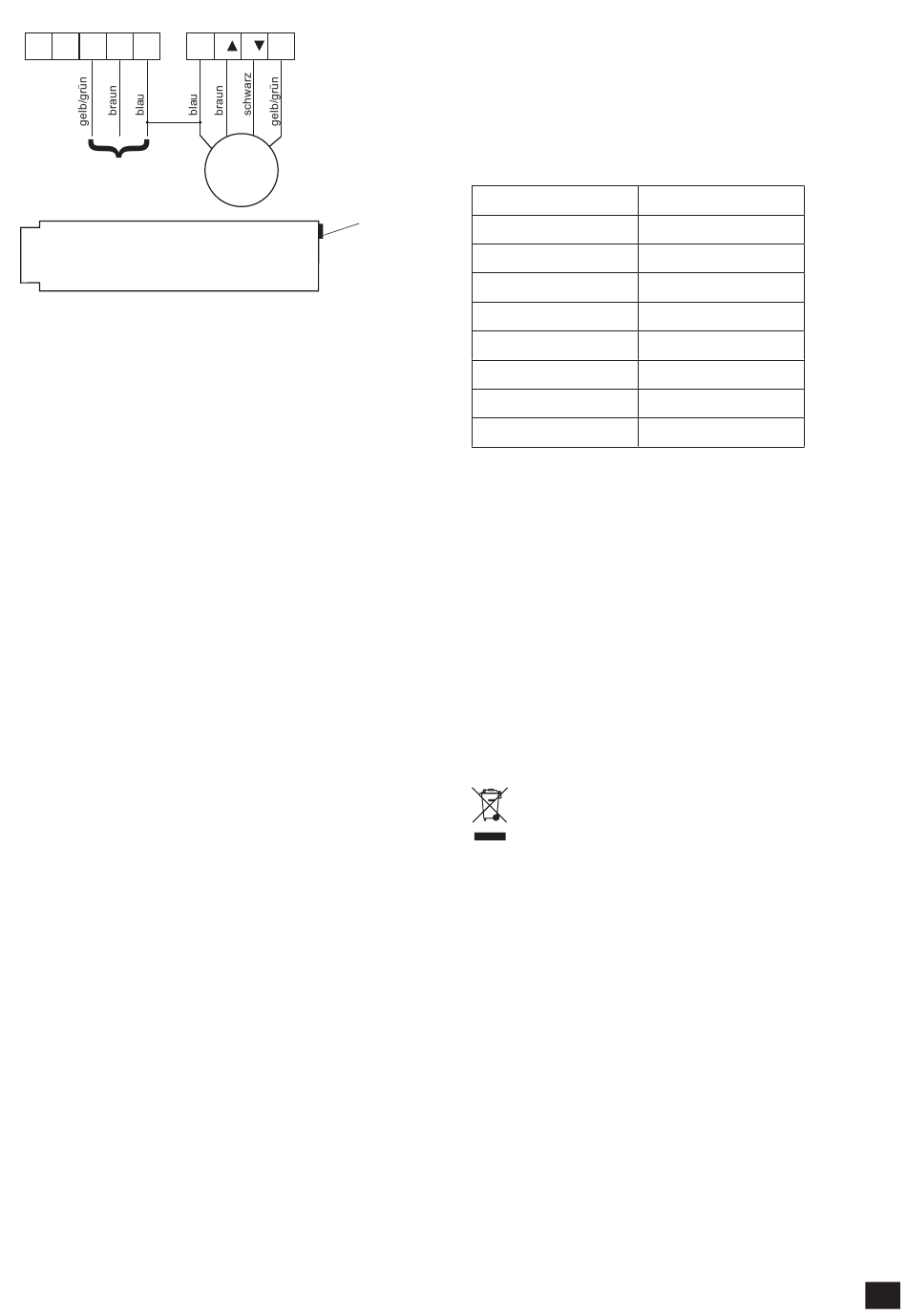

BESCHREIBUNG DER ANSCHLÜSSE
E L N
AC
230V/50Hz
INSTALLATION / INBETRIEBNAHME
Schritt 1: VERKABELUNG
Alle Empfängerkabel anschließen, aber nicht die Stromversorgung aktivieren!
Halten Sie den Empfänger für weitere Einstellungen zugänglich.
Schritt 2: AUSWAHL DER VERSCHIEDENEN EINSTELLUNGEN
ROLLADEN und MARKISE
Der Motor arbeitet im ROLLADEN / MARKISE Modus wie standardmäßig eingestellt
mit kontinuierlicher Bewegung bis zu den Endgrenzen.
FÜR DEN BETRIEB HALTEN
Um die Funktion HOLD TO RUN einzuschalten, führen Sie die folgenden Schritte durch:
1. Drücken Sie die Lerntaste der Fernbedienung zweimal.
2. Drücken Sie die UP-Taste der Fernbedienung einmal.
3. Der Motor ruckelt einmal, jetzt befindet sich der Motor im Tippbetrieb.
Um die Funktion HOLD TO RUN auszuschalten, führen Sie die folgenden Schritte durch:
1. Drücken Sie die Lerntaste der Fernbedienung zweimal.
2. Drücken Sie die Taste DOWN der Fernbedienung einmal.
3. Der Motor ruckelt einmal, jetzt arbeitet der Motor kontinuierlich.
SIGNALTÖNE AUS DER BOX Bewegung
Dient als Hinweis
• Motor bewegt sich kurz 1 mal in jede Richtung = Befehl bestätigt / erfolgreich
• Motor bewegt sich kurz 2 mal in jede Richtung = Befehl nicht bestätigt / nicht
erfolgreich
PROGRAMMIERUNG VON FUNKFERNBEDIENUNGEN / DRAHTLOSEN WAND-
SCHALTERN
Bis zu 60x Fernsteuerungen können gespeichert werden
1. PROGRAMMIERUNG einer neuen Fernbedienung (1-Kanal oder Mehr-Kanal),
drahtloser Wandschalter
1. Schließen Sie die Stromversorgung an
2. Drücken Sie die Lern-Taste des Empfängers einmal, der Motor bewegt sich
einmal in jede Richtung.
3. Drücken Sie innerhalb von 10 Sekunden die Lerntaste der Fernbedienung
einmal, der Motor bewegt sich erneut einmal in jede Richtung.
4. Die Fernbedienung wurde erfolgreich eingelernt.
2. PROGRAMMIERUNG einer neuen Fernbedienung (drahtloser Wandschalter)
1. Drücken Sie die Lerntaste der eingelernten Fernbedienung A" 6 mal, der
Motor bewegt sich einmalig in jede Richtung.
2. Drücken Sie die Lerntaste der neuen Fernbedienung B einmal, der Motor
bewegt sich einmal in jede Richtung.
3. Die neue Fernbedienung wurde erfolgreich eingelernt.
Hinweis: Der drahtlose Wandschalter ist identisch mit diesem Verfahren.
LÖSCHEN VON FERNSTEUERUNGEN
Es gibt zwei Möglichkeiten, Fernsteuerungen zu löschen:
Möglichkeit 1:
1. Drücken Sie die Lerntaste des Empfängers 6 Sekunden lang.
2. Der Motor bewegt sich zweimal in jede Richtung.
Nun wurden alle eingelernten Fernsteuerungen gelöscht.
Möglichkeit 2:
1. Drücken Sie die Lerntaste der Fernbedienung dreimal.
2. Drücken Sie die UP-Taste der Fernbedienung einmal.
3. Der Motor bewegt sich zweimal in jede Richtung.
Nun wurden alle eingelernten Fernsteuerungen gelöscht.
Hinweis: Eine einzelne Fernsteuerung kann nicht gelöscht werden.
N L L E
M
Lerntaste
KABEL 1 ZULEITUNG 230V
• Kabelfarbe Gelb /Grün = Schutzleiter
• Kabelfarbe BLAU = Neutral (Nullleiter)
• Kabelfarbe BRAUN = Phase (230Volt)
KABEL 2 VERBINDUNG ZUM ANTRIEB
• Kabelfarbe Gelb /Grün = Schutzleiter
• Kabelfarbe BLAU = Neutral (Nullleiter)
• Kabelfarbe BRAUN = Phase (230Volt) ZU-Richtung
• Kabelfarbe SCHWARZ = Phase (230Volt) AUF-Richtung
Technische Daten
Eingangsspannung
Leistung
Betriebsfrequenz:
Code
Empfänger Speicherregister
Schutzklasse
Arbeitstemperatur
Abmessungen
ES GIBT 2 MÖGLICHKEITEN, DIE BEWEGUNGSRICHTUNG ZU ÄNDERN
Möglichkeit 1:
1. Drücken Sie die LERN-Taste der Fernbedienung dreimal
2. Drücken Sie die DOWN-Taste der Fernbedienung einmal, der Motor bewegt
sich einmal in jede Richtung.
3. Die Betriebsrichtung des Motors wurde erfolgreich geändert.
Möglichkeit 2:
Tauschen Sie die BRAUNEN / SCHWARZEN Kabel, die von der Box zum Motor
führen aus.
STANDARDEINSTELLUNGEN
Das Löschen von Fernsteuerungen stellt automatisch die Standardeinstellungen
wieder her.
Die Verpackung muss in den örtlichen Recycle-behältern entsorgt werden.
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro-Altgeräte
muss dieses Gerät nach Verwendung ordnungsgemäß entsorgt werden
um eine Wiederverwertung der verwendeten Materialien zu gewährleisten.
Altakkus und Altbatterien dürfen nicht in den Hausmüll entsorgt werden, da diese
Schadstoffe beinhalten und müssen ordnungsgemäß bei kommunalen Sammel-
stellen oder in den bereitgestellten Sammelbehältern der Händler entsorgt werden.
Landesspezifische Bestimmungen müssen beachtet werden.
Hiermit erklärt Chamberlain GmbH dass der Funkanlagentyp RRX1 der Richtlinie
2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist
unter der folgender Internetadresse verfügbar:
https://www.chamberlain.de/Chamberlain/media/Chamberlain/CE/114ADoC-RRX1-D-2020.pdf
3
230 VAC 50Hz
< = 500W
433.92MHz
Rolling Code
60
IP65
-10°C - +55°C
113*46*23mm
