N.B. !
Les paramètres 700 à 711 concernant la carte
de relais ne sont activés que si une carte
d'options de relais est installée dans le VLT 5000.
700 Sortie relais 6
700
(SORTIE RELAIS6)
703 Sortie relais 7
703
(SORTIE RELAIS7)
706 Sortie relais 8
706
(SORTIE RELAIS8)
709 Sortie relais 9
709
(SORTIE RELAIS9)
Fonction:
Cette sortie active un contact de relais.
Les sorties de relais 6/7/8/9 peuvent être utilisées
pour indiquer l'état ainsi que des avertissements. Le
relais est activé lorsque les conditions de valeurs
concernées ont été remplies.
Il est possible de programmer l'activation/la désacti-
vation dans les paramètres 701/704/707/710 Temp.
relais 6/7/8/9 ON et les paramètres 702/705/708/711
Temp. relais 6/7/8/9 OFF .
Description du choix:
Voir le choix de données et de connexions dans les
paramètres 319 à 326.
701 Temporisation relais 6/ON
701
(TEMP. RELAIS6/ON)
704 Temporisation relais 7/ON
704
(RELAY7 ON DELAY)
707 Temporisation relais 8/ON
707
(TEMP. RELAIS8/ON)
710 Temporisation relais 9/ON
710
(TEMP. RELAIS9/ON)
Valeur:
0 - 600 sec.
Fonction:
Ce paramètre permet de temporiser l'activation des
relais 6/7/8/9 (bornes 1-2).
= Réglage d'usine. Texte entre () = texte affiché . L'option [] = est celle utilisé e lors des communications transitant par le port série.
MG.51.A1.04 - VLT est une marque déposée Danfoss
®
VLT Série 5000
Description du choix:
Entrer la valeur requise.
702 Temporisation relais 6/OFF
702
(TEMP. RELAIS6/OFF)
705 Temporisation relais 7/OFF
705
(TEMP. RELAIS7/OFF)
708 Temporisation relais 8/OFF
708
(TEMP. RELAIS8/OFF)
711 Temporisation relais 9/OFF
711
(TEMP. RELAIS9/OFF)
Valeur:
0 - 600 sec.
Fonction:
Ce paramètre permet de temporiser l'activation des
relais 6/7/8/9 (bornes 1-2).
Description du choix:
Entrer la valeur requise.

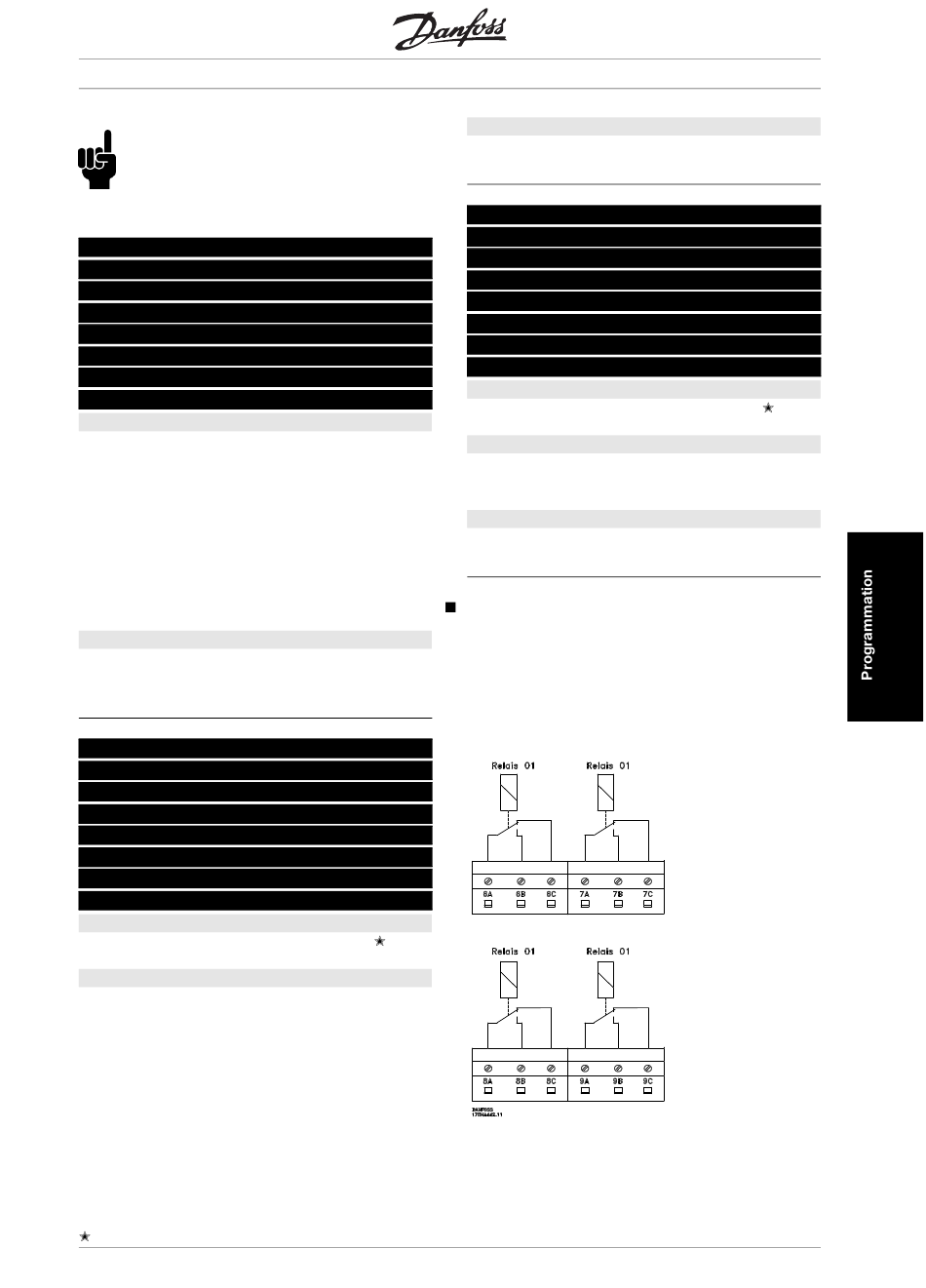

Installation électrique de la carte de relais
Les relais sont connectés comme suit.
Relais 6-9 :
A-B fermer, A-C ouvrir
Max. 240 V AC, 2A
0 sec.
Afin d'obtenir une double isolation, le film plastique
doit être installé comme le montre le dessin ci-
dessous.
0 sec.
