7.2.1. Réglage angulaire du potentiomètre
Le calage angulaire du potentiomètre est fait en usine
Il est destiné à cadrer la course angulaire du curseur par rapport aux extrémités de la piste circulaire du
potentiomètre. Dans le cas d'un déréglage accidentel, suivre la procédure ci-dessous.
• Mettre le robot RFV en position médiane.

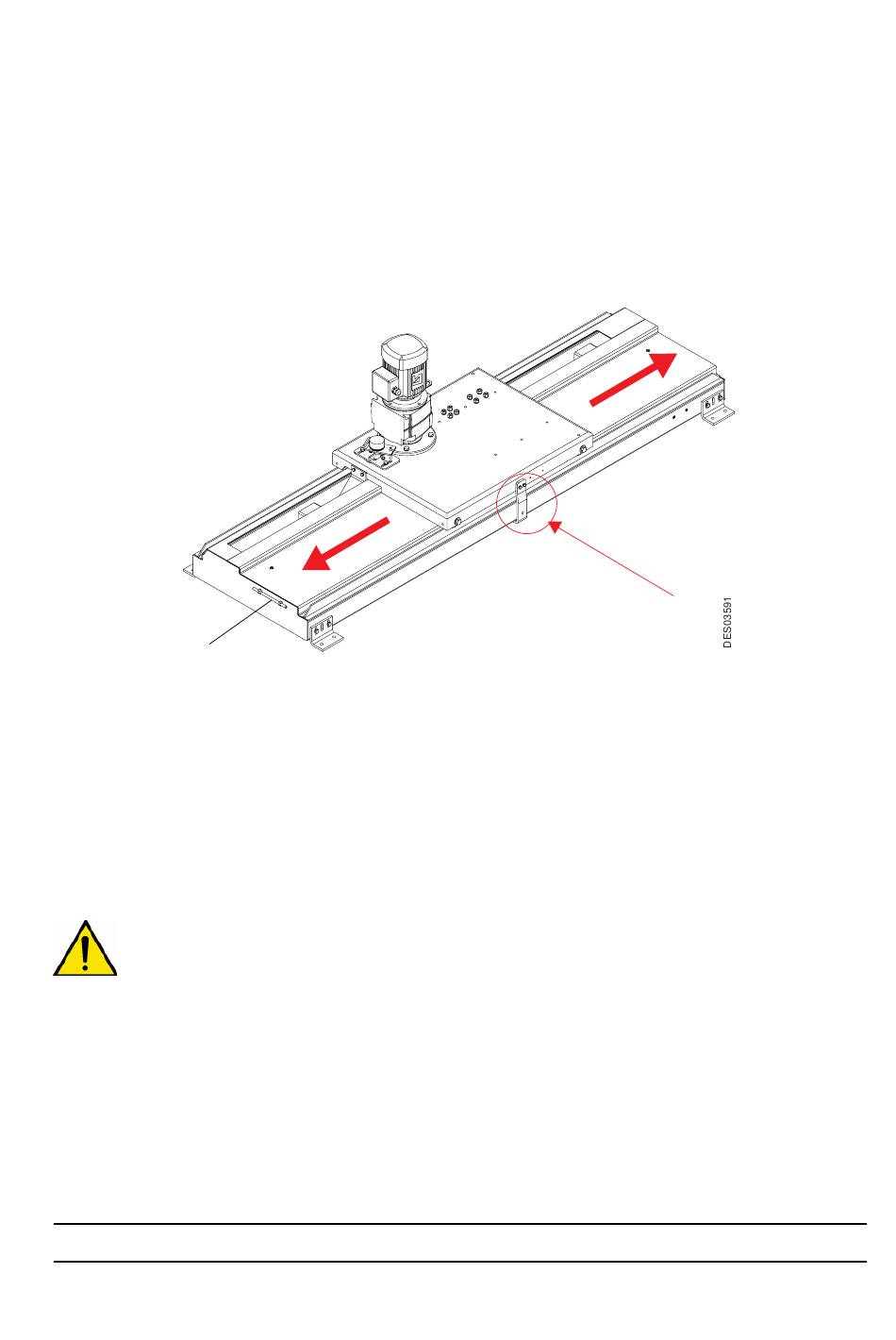

• Introduire la goupille dia.8 (Ref.: 738537) dans la patte anti basculement côté droit (face pièce à
peindre) et dans le trou, (voir illustration ci dessous).
Goupille
• Desserrer les 2 vis BTR les plus près du pignon d'entraînement.
• Se munir d'un ohmmètre.
Le réglage est correct lorsque les valeurs entre le curseur (plot central du potentiomètre) et les
deux plots extrémités sont égales.
• Resserrer les 2 vis BTR les plus proches du pignon d'entraînement
IMPORTANT : Le potentiomètre peut être endommagé par des courants trop forts maxi 10 mA,
or, certains ohmmètres sont susceptibles de faire passer de tels courants quand on fait la
mesure de résistance.
Indice de révision : C 7 7025
