Manuels Connexes pour SAMES KREMLIN HP 3/4 inox
Sommaire des Matières pour SAMES KREMLIN HP 3/4 inox

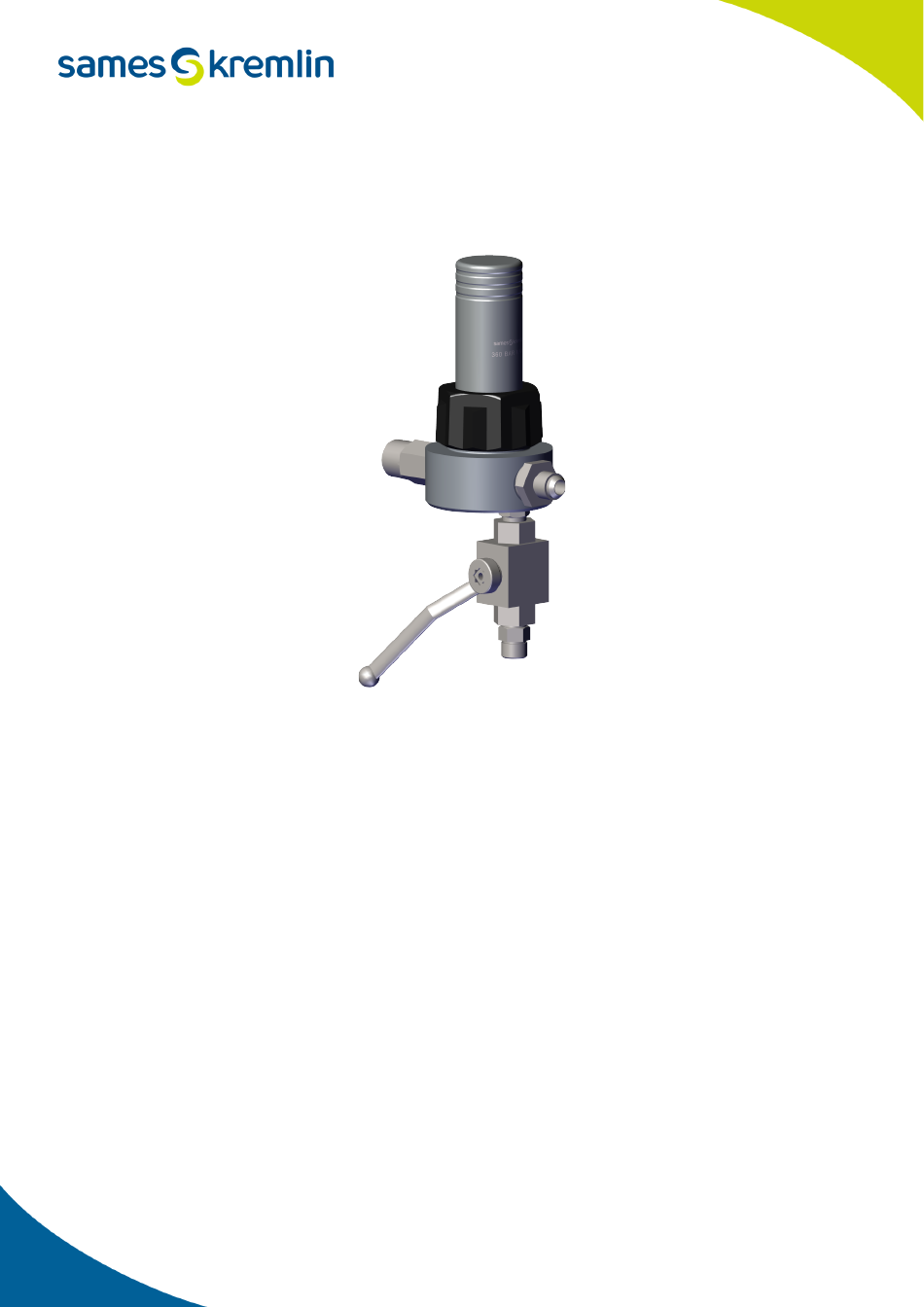

- Page 1 Filtre produit HP 3/4 inox Manuel d’utilisation DRT582396110 A - 2025/02...
- Page 2 Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse de Sames. Les descriptions et caractéristiques contenues dans ce document sont susceptibles d’être modifiées sans avis préalable.
- Page 3 Services Certification et référencement La société Sames est certifiée centre de formation auprès de la DIRRECTE de la région Auvergne Rhône Alpes sous le numéro 84 38 06768 38. Notre société dispense, tout au long de l’année, des formations permettant d’acquérir le savoir faire indispensable à la mise en oeuvre et à...
- Page 4 8.1. Filtre équipé HP 3/4 inox ........
- Page 5 9. Historique des indices de révision - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 27 10.
- Page 6 1. Consignes de santé et de sécurité 1.1. Configuration de l’équipement certifié Ce manuel d’emploi définit la configuration de l’équipement certifié. Le manuel d’utilisation suivant est mentionné : • DRT 582.180.110 : Consignes de sécurité générales, 1.2. Marquage Sans objet. Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 7 1.3. Signification des pictogrammes Danger Danger Danger Danger Danger électrique Démarrage Pièces ou Risque Général automatique surfaces chaudes d’explosion Danger Danger Danger Danger Danger Haute pression Pincement et/ou Zone Atex Risques Produits corrosifs écrasement d'inflammabilité Danger Danger Interdiction Obligation Obligation Matières toxiques Produits nocifs Port d'un...
- Page 8 1.4. Précautions d'utilisation 1.4.1. Généralités Lire attentivement les notices d'utilisation et les étiquettes des appareils, y compris la notice de sécurité générale DRT582.180.110. Qualification du personnel : • Le personnel doit être qualifié et compétent. • Respecter les règles légales. Consulter les fiches de sécurité. •...
- Page 9 1.5. Avertissements Il est impératif que toute personne portant un stimulateur cardiaque n’utilise pas l’équipement et n’entre pas dans la zone de projection. En effet, la haute tension peut entraîner un dysfonctionnement du stimulateur cardiaque. Cet équipement peut être dangereux s’il n’est pas utilisé, démonté et remonté conformément aux règles précisées dans ce manuel et dans toute Norme Européenne ou règlement national de sécurité...
- Page 10 1.7. Garantie Sames accorde une garantie contractuelle pour une durée de douze (12) mois à compter de la mise à disposition au client dès lors que les conditions d’utilisation indiquées dans le présent manuel technique sont respectées. Pour être mise en œuvre, la demande de garantie doit définir précisément et par écrit le dysfonctionnement en cause, doit être accompagnée du matériel et/ou du composant défectueux et doit être renseignée des conditions d’acquisition par le client du matériel auprès de Sames.
- Page 11 2. Description 2.1. Généralités Le filtre HP 3/4" est conçu pour éliminer les impuretés dans le produit. 2.2. Fonction des différents composants Repères Composant Fonction Filtre Retient les particules solides du fluide entrant. Permet l’acheminement du produit filtré vers le circuit. Sortie produit Sortie purge Permet l’acheminement du produit vers la vidange.
- Page 12 3. Caractéristiques techniques 3.1. Dimensions (cm / ’’) Filtre équipé Filtre nu 3.2. Caractéristiques de fonctionnement Masse (filtre équipé) 3,95 kg Pression produit maximum 360 bar Température maximum d’utilisation 50°C 3.2.1. Caractéristiques Caractéristiques Filtre nu Filtre équipé Référence 155 581 450 155 581 400 Entrée produit F 3/4 NPS...
- Page 13 3.3. Caractéristiques sécuritaires Avant toute intervention sur le filtre, assurez-vous de la mise hors pression air du moteur et que la vanne de purge est ouverte. 3.4. Principe de fonctionnement • Le fluide entre par l'entrée du filtre. • Les impuretés solides sont capturées par le tamis. •...
- Page 14 4. Schémas Sans objet. Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 15 5. Mise en service 5.1. Outils Unité de Références Désignation Qté vente 049 030 018 Clé de démontage (1 kg) 560 440 001 Boîte de graisse PTFE (450 gr) 5.2. Procédures d'arrêt et de mise en marche 5.2.1. Procédure de mise en marche Avant toute intervention, respecter les consignes de santé...
- Page 16 6. Maintenance La maintenance préventive fait partie inhérente de la production et permet d’assurer la fiabilité de l’installation. Pour rappel, les performances des équipements ne peuvent être garanties que si et seulement si, un minimum d’opérations de contrôle et de nettoyage sont réalisées sur ces équipements. La salissure et l’usure de l’équipement dépendent des conditions de fonctionnement et d’application ainsi que des cadences de production.
- Page 17 6.2. Plan de maintenance préventive PMP - 582396110 voir § 10.1 page 28 Le plan de maintenance préventive proposé a pour objectif de définir de façon exhaustive, les actions de vérification, de remplacement et de nettoyage des équipements Sames installés. Afin d’anticiper les pannes et les dysfonctionnements pouvant être dus à...
- Page 18 6.4. Remplacement Avant toute intervention, respecter les consignes de santé et de sécurité voir § 1 page 6 et la procédure d’arrêt voir § 5.2.2 page 6.4.1. Maintenance du filtre 6.4.1.1. Procédure A1 : démonter le tamis (7) • Étape 1 : Dévisser l’écrou de serrage (1.3) avec la clé...
- Page 19 • Étape 3 : Extraire le tamis (7). Nettoyer ou remplacer. • Étape 4 : Ôter le joint (1.6). Vérifier ou remplacer. Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 20 6.4.1.2. Procédure A2 : remonter le tamis (7) • Étape 1 : Graisser (PTFE) et insérer le joint (1.6) dans l’embase (1.1). • Étape 2 : Insérer le tamis (7) dans l’embase (1.1). Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 21 • Étape 3 : Insérer la cuve (1.2) dans l’embase (1.1). • Étape 4 : Insérer l’écrou de serrage (1.3) sur l’embase (1.1). • Étape 5 : Visser l’écrou de serrage (1.3) avec la clé fournie (1.7). Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 22 7. Dépannage Symptômes Causes probables Remèdes Baisse de pression. Tamis encrassé. Nettoyer ou remplacer le tamis. Fuite de produit. Joint défectueux. Remplacer le joint. Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 23 8. Liste des Pièces de Rechange Les pièces de rechange sont classées en 2 catégories distinctes : • Les pièces de 1ère urgence : Les pièces de 1ère urgence sont des éléments stratégiques qui ne sont pas nécessairement des consommables mais qui en cas de défaillance interdisent le fonctionnement de l’appareil. En fonction de l’engagement de la ligne peinture et des cadences de production imposées, les pièces de 1ère urgence ne sont pas nécessairement tenues à...
- Page 24 8.1. Filtre équipé HP 3/4 inox 8.1.1. Références d’usure Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 25 Unité Niveau Référence Désignation Qté Pièces de vente Rechange (*) 155 581 450 Filtre 3/4 joint torique 360 bar nu sans tamis 055 581 451 • Embase 3/4 pour filtre 055 580 202 • Cuve pour filtre 055 280 002 •...
- Page 26 8.1.3. Option Unité Niveau Référence Désignation Qté Pièces de vente Rechange (*) 155 190 105 Support mural pour filtre produit Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 27 9. Historique des indices de révision Créé(e) par : Vérifié(e) par : Approuvé(e) par : Date Par : Indice Objet de la modification et Localisation 20/02/2025 F.Seguin Création de la notice sous Framemaker Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 28 10. Annexes 10.1. Plan de maintenance préventive Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 29 / The given periodicities are averages based on Sames experience. It is the responsibility of the operators to adapt them to the conditions of their installation, in particular with respect to the nature of the products being used, the work speeds, etc.
- Page 30 10.2. Déclarations UE et UKCA de conformité Sans objet. Membre du groupe Exel DRT582396110 A - 2025/02...
- Page 31 Depuis près d’un siècle, Sames propose des services et des équipements d’application de peintures liquides ou en poudre, d’adhésifs et de mastics pour coller, protéger et embellir tous les types de surfaces. Nous concevons, produisons et commercialisons des solutions complètes - pistolets manuels, pulvérisateurs automatiques et robotiques, pompes et machines de dosage…...
