Celestron CGEM II Mode D'emploi page 105

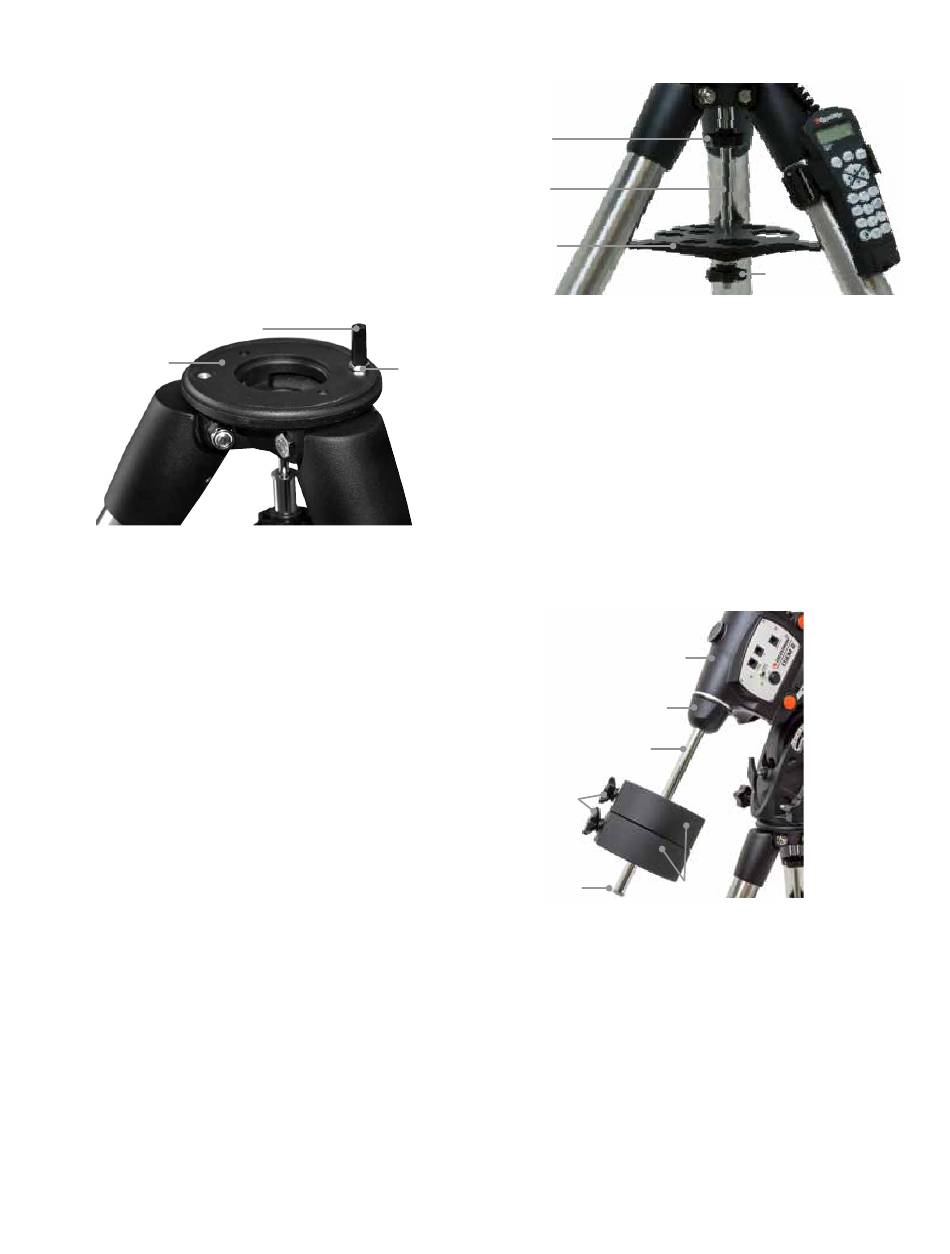

Su trípode CGEM II incluye la punta de alineación instalada,
de forma que el eje polar y la barra de contrapeso se
extienden entre dos patas del trípode Si lo desea puede
recolocar la punta de alineación de forma que la barra del
contrapeso se extienda directamente sobre una pata del
trípode Es cuestión de preferencias personales y no afecta
a la estabilidad del soporte Los observadores en latitudes
más bajas preferirán dejar la punta de alineación entre dos
patas del trípode para evitar que el contrapeso entre en
contacto con la pata del trípode cuando se encuentre en la
zona más baja de su oscilación Para cambiar la posición de
la punta de alineación:
Punta de alineación
Cabezal del
trípode
1 Use una llave para aguantar la punta de alineación en
posición mientras usa otra llave para aflojar la rosca de
bloqueo bajo la punta de alineación
2 Cuando la rosca esté suelta, puede sacar la punta de
alineación y moverla al agujero estriado en el lado opuesto
del cabezal del trípode
3 Pase la punta hasta que se detenga, y hágala retroceder
hasta que los lados planos de la punta de alineación
estén perpendiculares al trípode
4 Aguante la punta de alineación en posición con una llave
mientras usa otra llave para apretar la rosca de bloqueo
contra el cabezal del trípode
5 Monte el cabezal ecuatorial del modo descrito anteriormente
Fijación de la bandeja de accesorios
El soporte CGEM II incluye una bandeja de accesorios con
agujeros especialmente diseñados para oculares de 1,25" y
2" La bandeja de accesorios también funciona como tensor
de patas del trípode para añadir estabilidad al soporte Para
instalar la bandeja:
1 Saque la rosca y la arandela del lado inferior de la varilla
central del trípode
2 Deslice la bandeja de accesorios sobre la varilla central
de forma que cada brazo de la bandeja empuje contra las
patas del trípode
3 Pase el mando de la bandeja de accesorios sobre la
varilla central y apriételo
8 | ESPAÑOL
Mando de
montaje
Columna
central
Bandeja de
accesorios
Instalar la barra de contrapeso
Para equilibrar adecuadamente el telescopio, el soporte
Rosca de
bloqueo
incluye una barra de contrapeso y al menos un contrapeso
(según el modelo) Para instalar la barra de contrapeso:
1 Localice la barra de contrapeso y la rosca de bloqueo en
la caja que contiene el cabezal ecuatorial La rosca de
bloqueo debería estar pasada por el extremo de la barra
de contrapeso
2 Localice la apertura en el soporte ecuatorial en el eje de
declinación y pase la barra de contrapeso en la apertura
hasta que quede fijo
3 Apriete la rosca de bloqueo de la barra de contrapeso
por completo
Eje de declinación
Rosca de bloqueo
Barra de contrapeso
Tornillo de bloqueo
de contrapeso
Tornillo de
seguridad
Cuando la barra esté fija en posición, ya puede añadir el
contrapeso
Recomendación de observación: Como el telescopio
totalmente montado puede ser bastante pesado, coloque el
soporte de forma que el eje polar apunte al norte antes de
colocar la estructura del tubo óptico y los contrapesos Así
facilitará notablemente el proceso de alineación polar
Mando de
bandeja
Contrapeso
