VARIATEUR 40
Ces variateurs haut de gamme spécifiques à la RC peuvent être très dangereux, nous recommandons de lire attentivement la
notice. H
ne possède aucun contrôle sur l'utilisation, l'installation ou la maintenance de ses produits et ne couvre pas
obbytecH
en garantie les dommages, les pertes et la mauvaise utilisation de celui-ci.
ATTENTION, TOUTE MODIFICATION DU PRODUIT (ex : SOUDURE, CHANGEMENT DE FILS, CHANGEMENT DU VENTILATEUR,
CHANGEMENT DE CONNECTEUR), ENTRAINERA UNE ANNULATION FERME ET IMMÉDIATE DE TOUTE PRISE EN CHARGE DE
NOTRE SERVICE APRÈS-VENTE.
CARACTÉRISTIQUES
1.
Ne craint ni les éclaboussures ni la poussière.
2.
Petit encombrement pour une forte puissance.
3.
Calibrage des courses de gaz automatique, facile d'utilisation.
4.
Différentes protections : coupure de protection basse tension pour les batteries LiPo et NiMH,
protection contre la surchauffe, contre les pertes radio.
5.
Facile à programmer avec les ponts.
SPÉCIFICATIONS TECHNIQUES
Modèle
Courant continu
Voltage d'alimentation
Type de voiture
Limite du
moteur
Résistance
Entrée BEC
Fréquence PWM
Dimensions, Poids
PREMIÈRE UTILISATION DU VARIATEUR

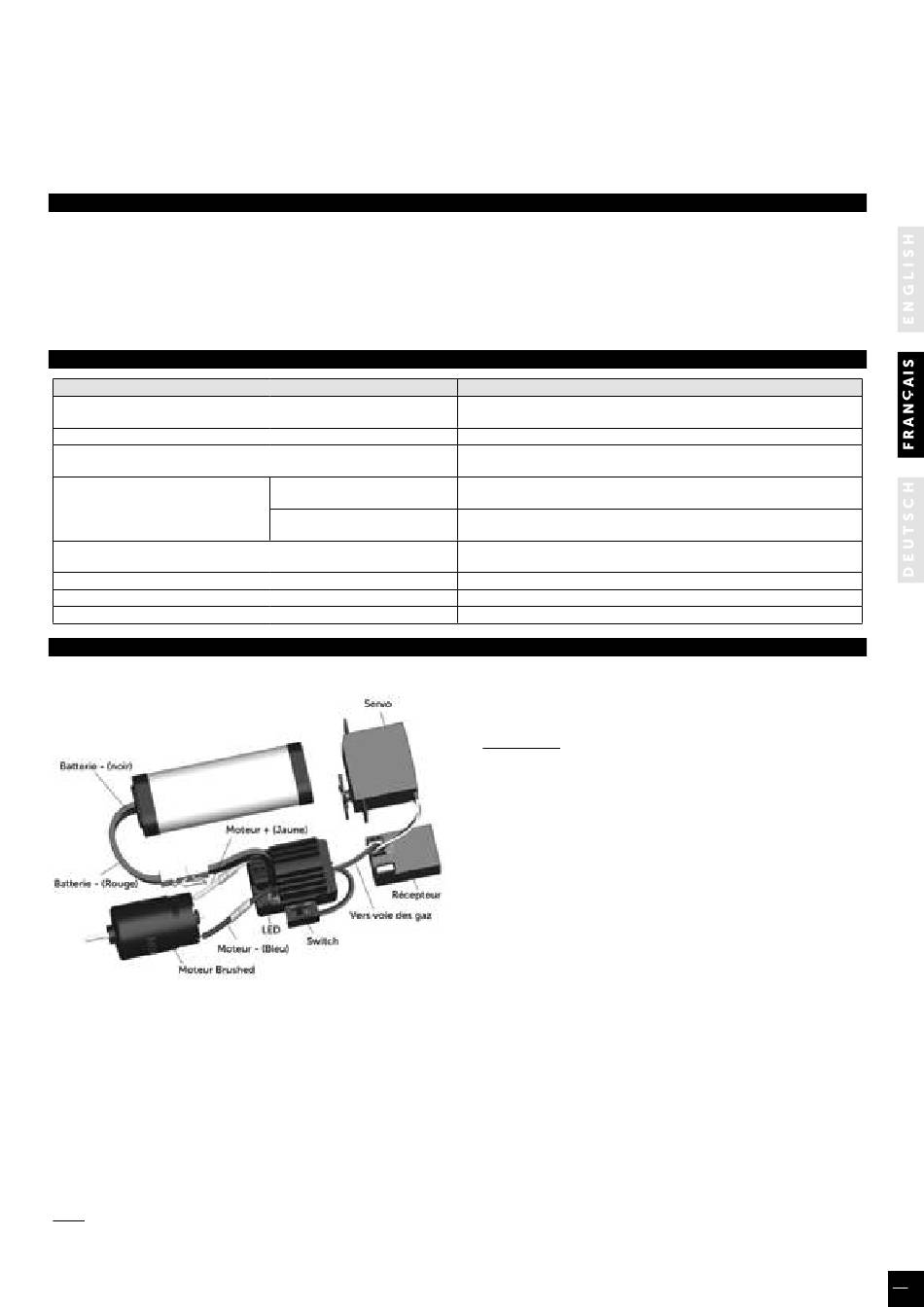

1. Brancher le variateur, le moteur, le récepteur, la batterie et le servo selon le schéma suivant :
Pour les émetteurs Futaba
TM
radio doivent l'être sur "NOR".
La fonction "Fail Safe" du système radio est fortement recommandée. S'assurer que le moteur peut être arrêté lorsque le «Fail
Safe» se produit.
3. Calibrage du variateur (Calibrage des courses de gaz)
Pour être sûr que le variateur s'harmonise avec la plage des gaz des différents émetteurs, le calibrage du variateur est
nécessaire.
Pour calibrer le variateur, allumer l'émetteur, laisser la gachette des gaz en position neutre et attendre 3 secondes pour laisser
le variateur s'auto-tester et effectuer un calibrage automatique. Lorsque le variateur est prêt à démarrer, le moteur émet un
long bip sonore.
Note : Le calibrage des courses de gaz s'effectue lors de la première utilisation du variateur, d'un nouvel émetteur ou lors d'un
changement de réglages du neutre, paramètres ATV et EPA. Sinon, le variateur ne peut fonctionner correctement.
BRUSHED WATERPROOF - NOTICE
amp
2 Lipo
or 5-6 NiMH
3 Lipo
or 7-9 NiMH
et similaires, la direction de la voie des gaz doit être réglée sur "REV", alors que les autres systèmes
KN-BRUSH40
Marche avant : 40A / 180A
Marche arrière : 20A / 90A
2-3S Lipo, 5-9 cellules NiMH/NiCd
1:10 on-road, off-road Buggy, Truggy, SCT
1:10 Crawler, Tank & Bateau
540 or 550 ≥12T
RPM < 30000 @7.2V
Taille de moteur 540 ou 550 ≥18T
RPM < 20000 @7.2V
Marche avant : 0.002 Ohm
Marche arrière : 0.004 Ohm
2A/5V (Mode linéaire BEC)
1KHz
46.5*34*28.5, 65g
Les fils "+" et "-" du variateur sont branchés au pack de
batterie.
ATTENTION : Une mauvaise polarité endommagera
immédiatement le variateur.
Le câble de contrôle du variateur (tricolore, noir, rouge
et blanc) est branché sur la voie des gaz du récepteur
(habituellement CH2).
Les câbles "Moteur +" and "Moteur –" sont branchés au
variateur sans ordre précis. Si le moteur tourne en sens
inverse, échanger les emplacements de ces 2 connexions.
2. Réglage de l'émetteur
Régler "D/R", "EPA" and "ATL" à 100% pour la voie des gaz
(Pour les émetteurs sans écran LCD, tourner les boutons
jusqu'aux valeurs maximales), et régler "TRIM" de la voie
des gaz à 0 (Pour les émetteurs sans écran LCD, tourner le
bouton jusqu'à la valeur maximale).
15
