6. Une fois la carte PCIe installée dans la cassette, remettez le couvercle de celle-ci en place en procédant
comme suit :
a. Positionnez correctement le couvercle et faites-le glisser pour le remettre en place sur la cassette
comme illustré dans la figure 44.
b. Appuyez sur le couvercle de la cassette pour le bloquer.

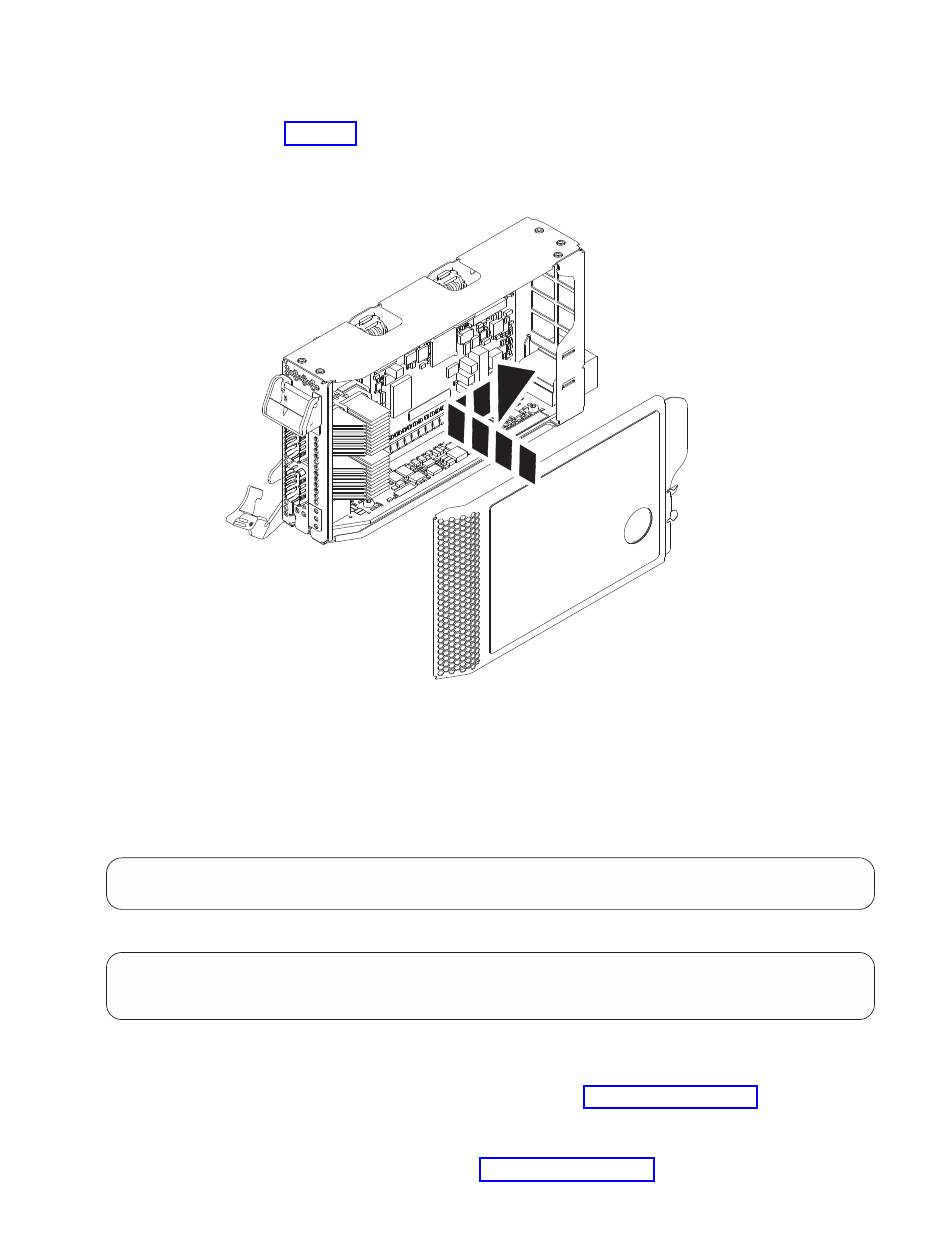

Figure 44. Remise en place du couvercle de la cassette de cartes PCIe
7. Pour sélectionner l'emplacement PCIe, revenez à la session Linux sur la console et procédez comme
suit.
a. Exécutez la commande drmgr pour activer une carte à installer.
Par exemple, pour installer une carte dans l'emplacement U7879.001.DQD014E-P1-C3, exécutez :
drmgr -c pci -r -s locationcode. L'écran suivant s'affiche :
L'indicateur visuel de l'emplacement PCI spécifié a reçu l'état
Identifier l'état. Appuyez sur Entrée pour continuer ou cliquez sur x pour quitter la fenêtre.
b. Appuyez sur Entrée. L'écran suivant s'affiche :
L'indicateur visuel de l'emplacement PCI spécifié a reçu l'état
Actif. Insérez la carte PCI dans l'emplacement identifié, connectez
les périphériques à configurer et appuyez sur Entrée pour continuer. Cliquez sur x pour quitter la fenêtre.
8. Pour installer une cassette de cartes PCIe dans l'emplacement identifié, procédez comme suit.
a. Avec la poignée de la cassette (A) en position d'ouverture, saisissez délicatement la cassette de
cartes par ses bords, puis alignez-la avec l'emplacement. Voir figure 45, à la page 45.
b. Faites glisser la cassette de cartes dans son emplacement.
c. Une fois la cassette complètement insérée dans son emplacement, faites tourner la poignée ocre de
la cassette (A) dans la direction illustrée dans la figure 45, à la page 45, pour bloquer la cassette
dans l'emplacement.
44
Power Systems : Cartes PCIe pour un système 9080-MHE, 9080-MME 9119-MHE ou 9119-MME
