i. Après avoir acheminé et fixé tous les CXP, câbles du tiroir d'extension et câbles d'E-S, passez à
l'étape suivante.

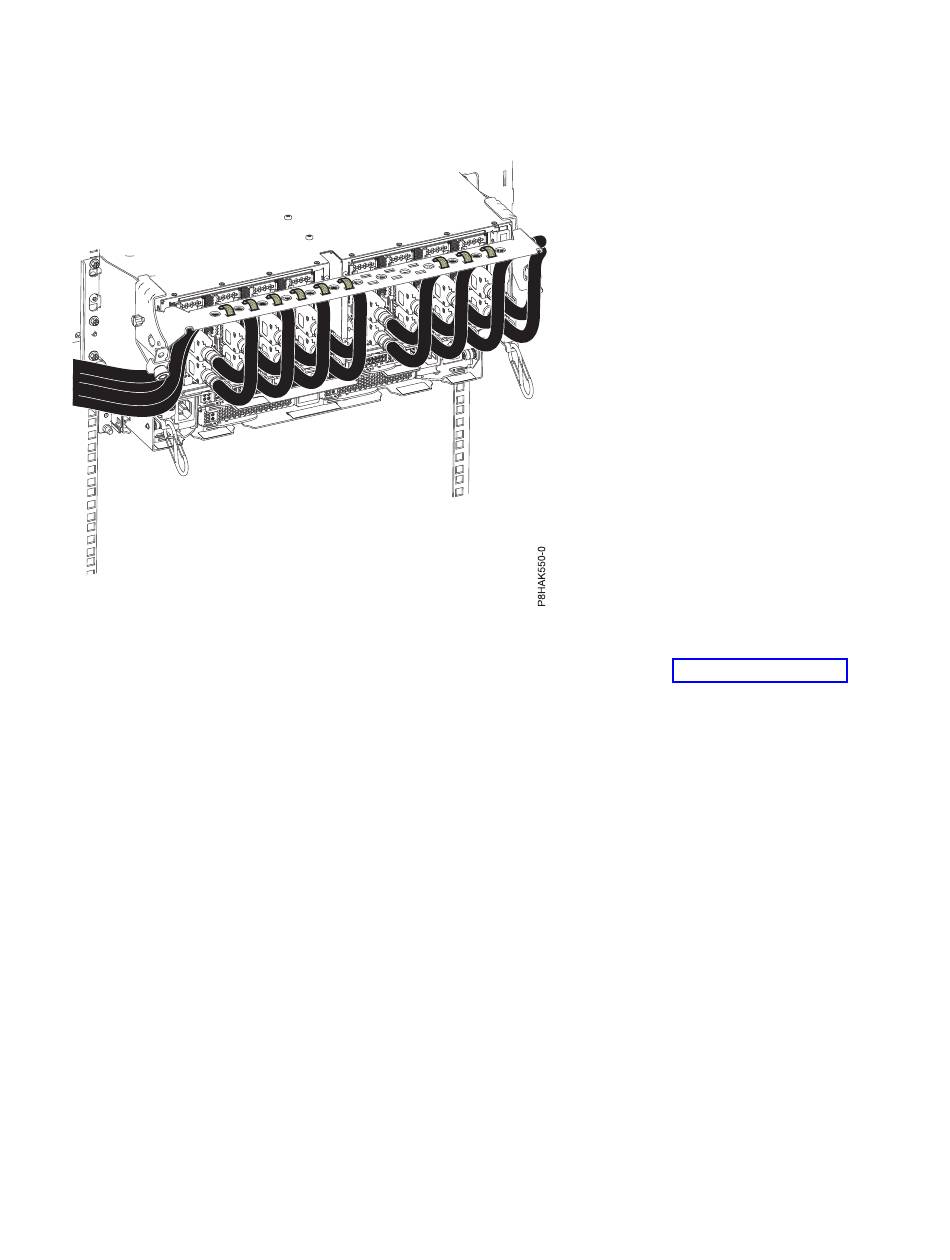

Figure 23. Acheminement des câbles vers le crochet de routage des câbles
6. Placez le crochet de routage des câbles en position de maintenance. Voir figure 24, à la page 24.
a. Tirez sur les dispositifs de fixation à baïonnette (B) et faites-les tourner pour les désengager tout
ramenant le crochet de routage des câbles dans sa position basse.
b. Faites tourner les dispositifs de fixation à baïonnette (B) pour les mettre en position et verrouiller
le crochet.
c. Vissez les vis moletées (A) dans le sens des aiguilles d'une montre pour stabiliser le crochet de
routage des câbles.
Installation de cartes PCIe
23
