Description du produit

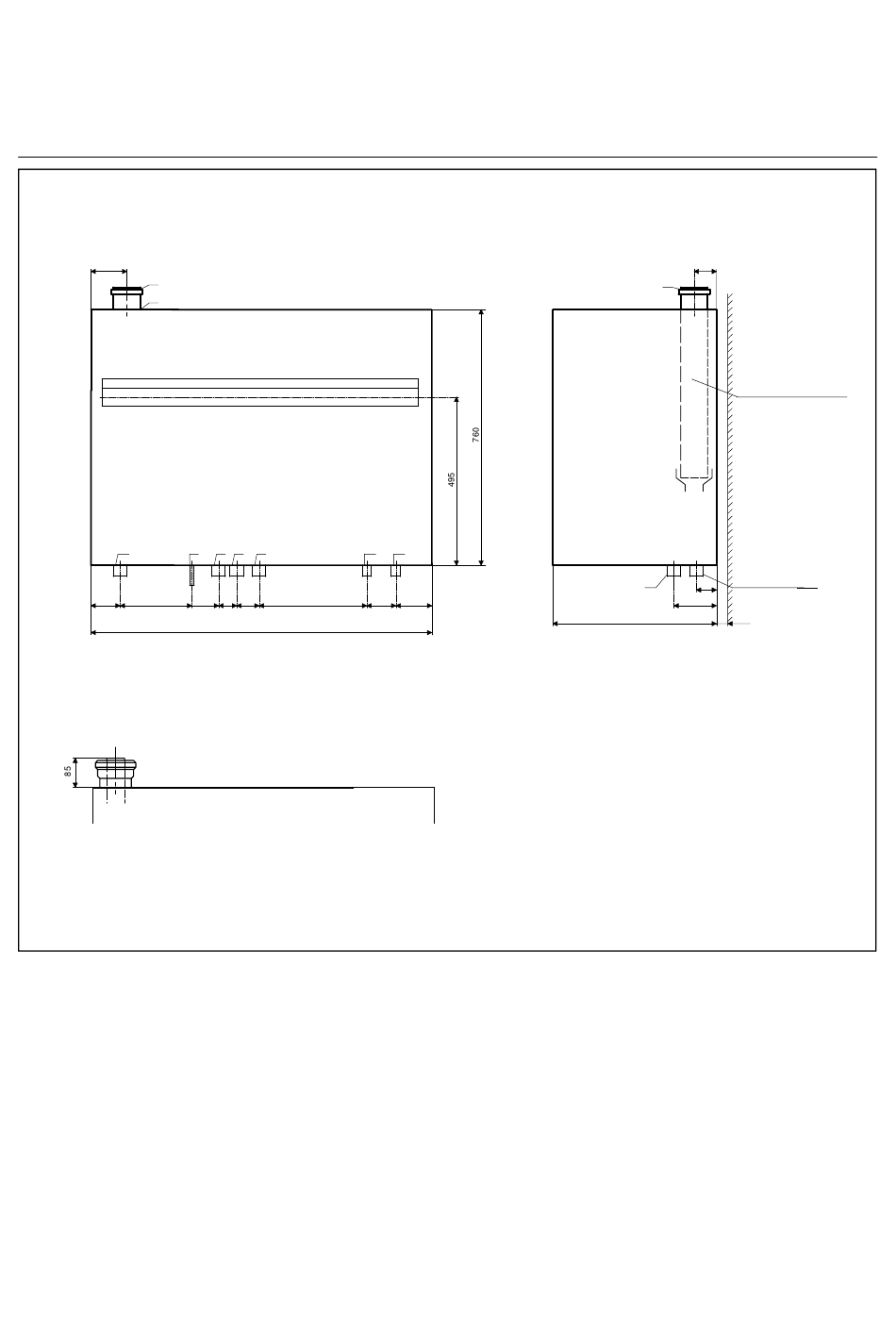

Dessin THISION S Compact 25.1 M 75 H
THISION S Compact 25.1 M 75 H
82,5
1
8
2
5
42
226,7
Avec raccord LAS
Légende:
Légende:
1
Buse d'évacuation, extérieur
2
Raccordement gaz
3
Départ chauffage filetage mâle
4
Retour chauffage filetage mâle
5
Ecoulement des condensats
6
Ecoulement de la soupape de sécurité
8
Raccord d'air frais concentrique
10 Raccord d'eau chaude
11 Raccord d'eau froide
3 6
4
11
75,3
44,4
55,6
365
1000
D 80 mm
R 1"
R 1"
R 1"
D 32 mm
3/4"
D 125 mm
3/4"
3/4"
10
70
121
66
1
Ajouté, pas
nécessaire avec
raccord LAS
6
2, 3, 4, 5, 10, 11
56
95,4
467
19
13
