Caratteristiche Tecniche; Verifiche Preliminari - Telcoma Automations ZEN 100E Guide

I

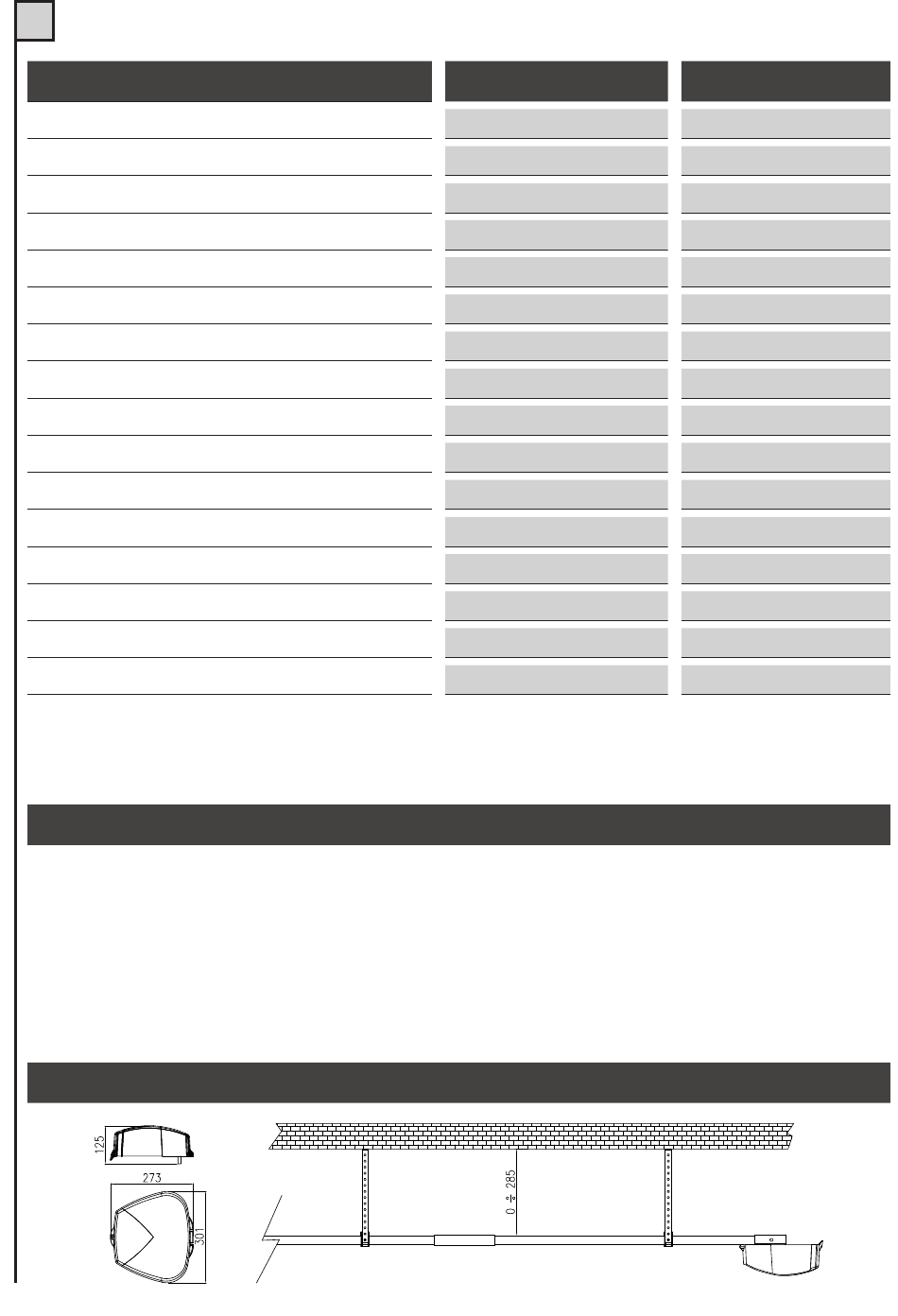

CARATTERISTICHE TECNICHE

Alimentazione motore
Superficie max. porta
Tempo di apertura
Corrente max. assorbita (a 230Vac)
Potenza massima assorbita
Corrente max. assorbita motore (24V)
Temperatura di funzionamento
Grado di protezione
Centralina incorporata
Corsa utile
Spinta max.
Encoder
Lunghezza guida
Caricabatterie
Luce cortesia
Intermittenza lavoro
* con optional ZENGB4: 3902 mm
** con optional ZENGB4: 4240 mm max

VERIFICHE PRELIMINARI

Prima di passare all' installazione si consiglia di effettuare le seguenti verifiche e/o operazioni:
1) Leggere attentamente le istruzioni, rispettando la sequenza delle singole fasi del montaggio.
2) L'apparecchio non deve essere azionato in ambienti dove si trovino gas/liquidi infiammabili.
3) La struttura della porta (sezionale/basculante) deve essere solida e appropriata.
4) Il movimento della porta durante tutta la corsa deve avvenire senza punti di attrito o vibrazioni.
5) La porta deve aprirsi e chiudersi esclusivamente mediante la forza di trazione/spinta (senza movimenti di
ribaltamento o rotazione).
6) Eliminare il chiavistello di blocco della porta in chiusura.
INGOMBRI
ZEN 60E
24 Vdc
9 m
2
20 sec
1.1 A
230 W
5 A
-10 +70°C
IP 30
Z124
2842 mm*
600 N
Si
3200 mm**
optional
10W Alogena
80%
ZEN 100E
24 Vdc
12 m
2
20 sec
1.2 A
260 W
5 A
-10 +70°C
IP 30
Z124
2842 mm*
1000 N
Si
3200 mm**
optional
10W Alogena
80%
Fig. 17
3
