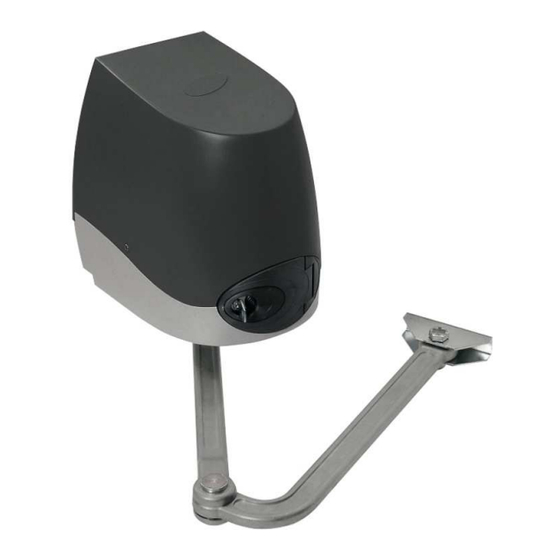

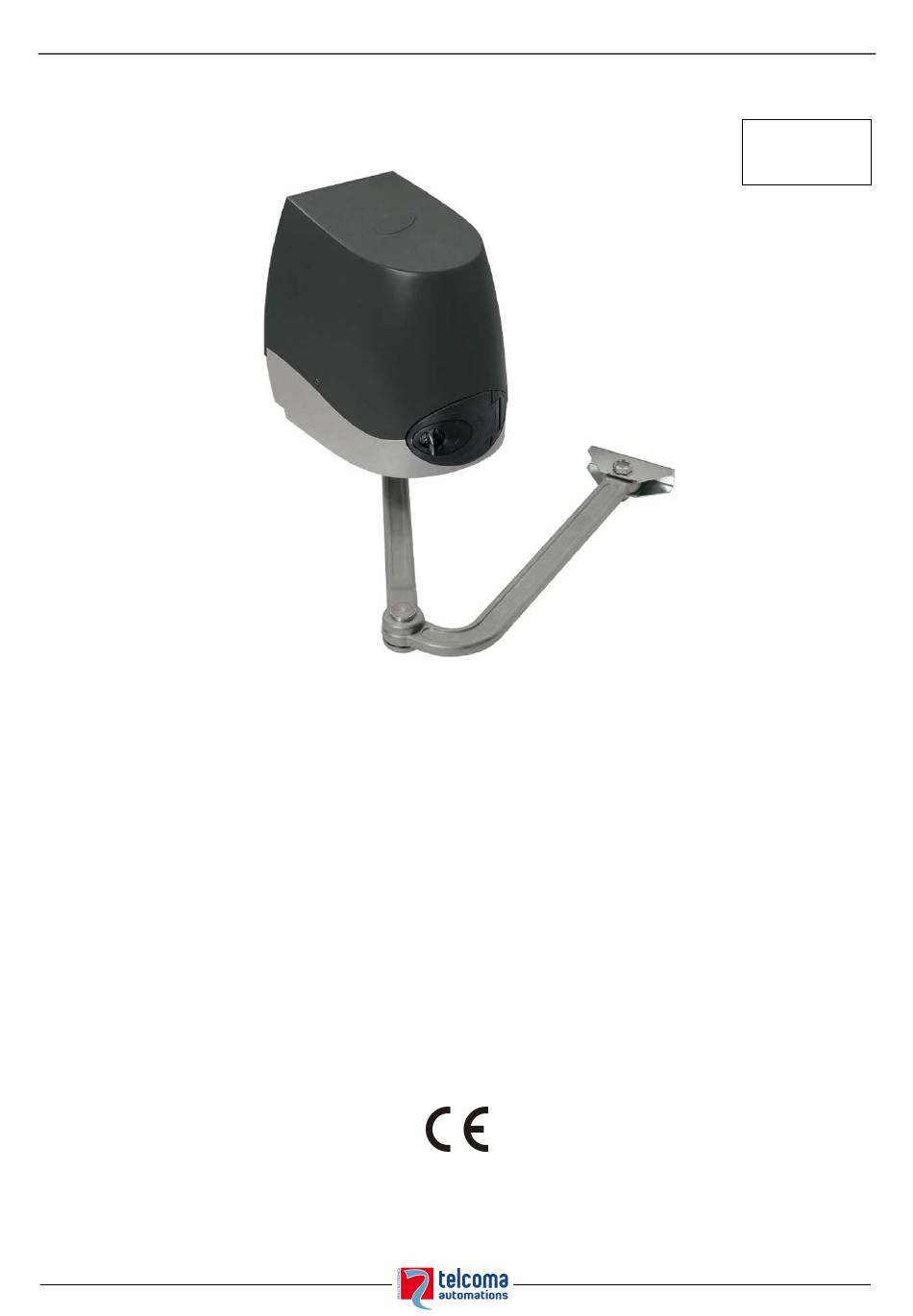

- Page 1 Telcoma Instructions ISTWIKI V.11.2009 Motoréducteur électromécanique à bras articulé pour portails à battants WIKI...
- Page 2 Telcoma Instructions...
- Page 3 89/392 et des normes EN 12453 et EN 12445. • WIKI a été réalisé spécialement pour gérer l’automatisme de portail à battant, il est donc interdit d’utiliser le produit dans un but différent de celui pour lequel il a été conçu ou de manière impropre.
- Page 4 Telcoma Instructions...
- Page 5 Telcoma Instructions Caractéristiques techniques WIKI Données techniques WIKI Alimentation 230V~ (50 Hz) Courant max. absorbé (A) Alimentation moteur 24V ––––– Puissance max. moteur (W) 120 W Condensateur Temps course (sec) 15 - 20 Couple 180 Nm Température opérationnelle (°C) -20 …+60 Protection thermique (°C)
- Page 6 Pour utiliser les butées mécaniques, il faut les placer sur les guides prévus à cet effet qui se trouvent sur la partie inférieure de la base de WIKI. Pour obtenir la fermeture désirée, lorsque le portail est complètement fermé, il faut déplacer la butée 1 contre le bras bien droit et bloquer la butée en serrant une vis M8x30 à...
- Page 7 Les images font référence à l’ouverture/fermeture du battant Gauche ; pour le battant Droit, les positions des deux butées mécaniques seront interverties, exactement comme vues dans un miroir. Contrôles préliminaires Avant d’effectuer l’installation de WIKI, vérifier les points suivants: • Contrôler que la structure du portail soit suffisamment robuste et qu’il n’y ait aucun point de friction.
- Page 8 Telcoma Instructions Figure 1...
- Page 9 Telcoma Instructions OUVERTURE 155 ÷ 210 90° 230 max 155 ÷ 210 90° 230 max 155 ÷ 210 90° 230 max 155 ÷ 210 90° 230 max 155 ÷ 210 90° 230 max 155 ÷ 210 90° 230 max 155 ÷ 210 90°...
- Page 10 Telcoma Instructions Figure 2 Fixation du motoréducteur Dévisser 4,2x9,5, puis enlever couvercle (figure 3). Introduire le motoréducteur dans la plaque de base en correspondance des trous et le bloquer avec les vis M8x90 et les écrous correspondants (figure 4). Figure 3...
- Page 11 Telcoma Instructions Figure 4 Installation du bras articulé (figures 5, 6, 7) 1. Insérer l’extrémité du bras articulé en faisant correspondre la rainure avec l’arbre de sortie ; placer la rondelle ∅11x30 et bloquer le bras avec la vis M10x28, comme indiqué sur la Figure 5.
- Page 12 Telcoma Instructions Figure 5 Figure7 Figure 6...
- Page 13 Telcoma Instructions Ci-après, vue éclatée relative au moteur à bras articulé pour portail à battant WIKI.
- Page 14 Vis pour fixation étrier avec carters Ecrou autobloquant pour vis M8 Levier droit Goupille Ø3x30 Vis de fixation bras droit avec arbre Wiki Rondelle 30-11-3 Cheville pour leviers DIN EN 22 341 BB 16x45 Levier courbe Etrier de fixation au battant Rondelle dentée pour M5 DIN 6798 A...
- Page 15 Telcoma Instructions Bague en laiton 14-12 L15 en bronze Bague en laiton 18-16 L15 en bronze Vis pour fixation levier courbe avec étrier d’accrochage Anneau élastique pour arbres Seeger Lamellar transformateur 45 VA Boulon pour vis bloque transformateur M4x40 UNI5931 Butée mécanique Bague en plastique pour vis de fixation lamellar transformateur Vis M4x60 pour transformateur...
- Page 16 Telcoma Instructions DÉCLARATIONS CE Le fabricant: Telcoma srl Via L. Manzoni 11, Z.I. Campidui – 31015 Conegliano (TV) ITALIE, DÉCLARE que le produit est conforme aux conditions des directives CEE suivantes: Directive 73/23/EEC, Directive 93/68/EEC Low Voltage Directive 89/336/EEC, Directive 92/31/EEC Directive 92/31/EEC Electromagnetic Compatibility et que: les (parties/clauses) de normes harmonisées suivantes ont été...
- Page 17 Telcoma Instructions...
- Page 18 Telcoma Instructions...
- Page 19 Telcoma Instructions...
- Page 20 Telcoma Instructions GARANTIE PRODUIT PRODUIT TIMBRE ET/OU SIGNATURE DE L’INSTALLATEUR DATE DE L’INSTALLATION Cette garantie couvre les éventuelles pannes et/ou anomalies imputables à des défauts eou vis de fabrication. La garantie s'annule automatiquement si le produit a été modifié ou utilisé de maniére impropre.
