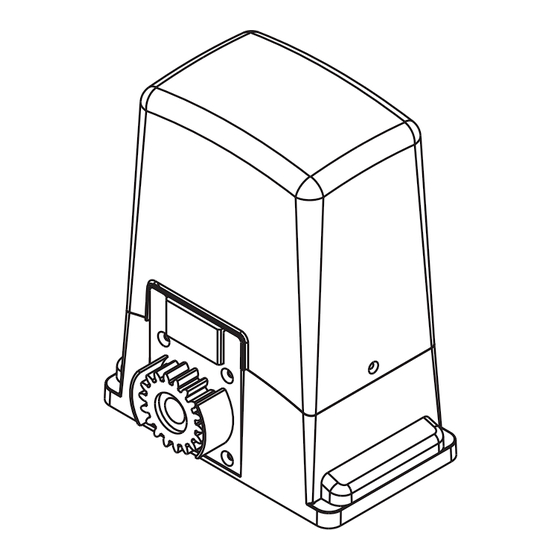

MOTORIDUTTORE ELETTROMECCANICO IN BAGNO D'OLIO PER CANCELLI SCORREVOLI
I
IL PRESENTE LIBRETTO È DESTINATO AL PERSONALE TECNICO QUALIFICATO ALLE INSTALLAZIONI
MOTO-REDUCTEURS ELECTROMECANIQUES EN BAIN D'HUILE POUR PORTAILS CUOLISSANTS
F
CETTE NOTICE S'ADRESSE À DES TECHNICIENS SPÈCIALISÈS DANS L'INSTALLATION
MOTORREDUCTORES ELECTROMECÁNICOS EN BAÑO DE ACEITE PARA CANCELAS CORREDERAS
E
EL PRESENTE FOLLETO ESTÁ DESTINADO AL PERSONAL TECNICO ESPECIALIZADO EN INSTALACIONES
ELECTROMECHANICAL GEARMOTORS IN OIL BATH FOR SLIDING GATES
GB
THIS HANDBOOK IS INTENDED FOR QUALIFIED TECHNICAL INSTALLERS
ELEKTROMECHANISCHER ÖLBAD-GETRIEBE-MOTOR FÜR SCHIEBETORE
D
DAS VORLIEGENDE HANDBUCH IST FÜR DAS MIT DER INSTALLATION BETRAUTE TECHNISCH QUALIFIZIERTE
FACHPERSONAL BESTIMMT
ELEKTROMECHANISCHE MOTORREDUCTOREN IN OLIEBAD VOOR SCHUIFPOORTEN
NL
DEZE HANDLEIDING IS BESTEMD VOOR VAKBEKWAME INSTALLATEURS
