Étape Installation
Montage à gauche de la porte
11a Si les caractéristiques du bâtiment l'exigent, l'entraînement peut également être monté du côté
gauche.
11b Dévissez le goujon de la tête d'entraînement au moyen d'une clé à molette (SW 10 17 mm).
11c Revissez-le de l'autre côté de la tête. Procédez ensuite de la même manière que pour le
montage à droite.
Déport du boîtier de commande
12a Si le boîtier de commande ne peut pas être placé juste en-dessous du rail,
12b le câble spirale peut être guidé vers la tête d'entraînement au moyen du deuxième collier fourni
et de la bande perforée.
12c L'allongement du câble spirale ne doit pas dépasser un facteur 3 pour la partie mobile et un
facteur 7 pour la partie fixe. Si le câble spirale fourni n'est pas assez long, il convient d'utiliser
le kit rallonge (accessoire).
4.5.1 Déverrouillage de la tête d'entraînement
REMARQUE
La cloche doit être suspendue à une hauteur minimum de 1,80 m
au-dessus du sol.
En cours de montage, il peut s'avérer nécessaire de déverrouiller l'entraînement
sur la tête moteur et de le verrouiller à nouveau.
Il n'est pas nécessaire pour cela de démonter le levier.
1. Tirez sur la cloche afin de manœuvrer à la main la porte de garage. (voir
fig. A). L'entraînement est maintenant déverrouillé de façon permanente (la
valeur « 8 » est affichée si l'entraînement est en service et qu'une course a été
programmée).
La tête d'entraînement peut être ré-enclenchée à n'importe quelle position.
2. Poussez le levier de la tête d'entraînement vers le bas pour verrouiller à
nouveau l'entraînement (voir fig. B).
A

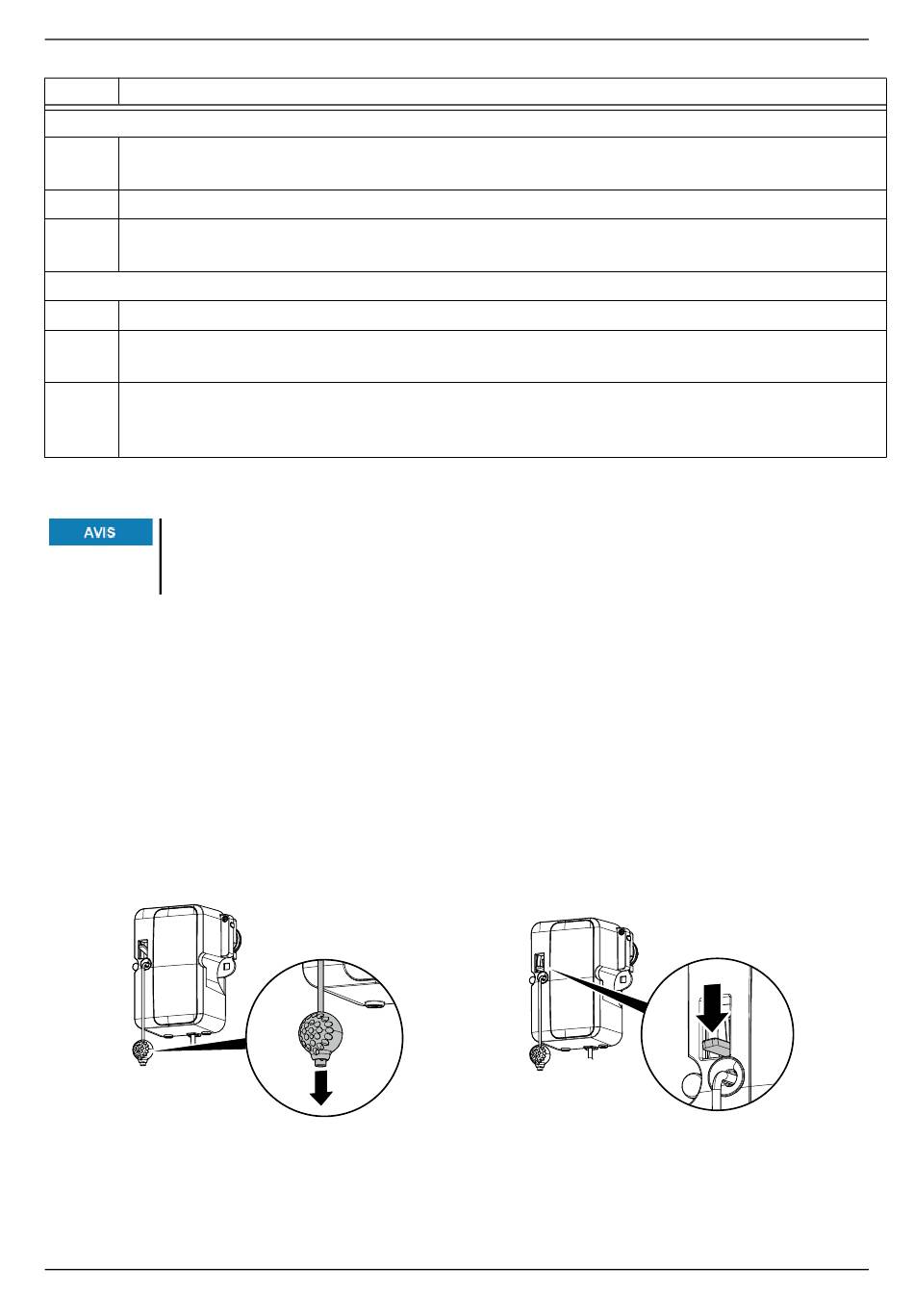

Fig. 4-3 Déverrouillage et verrouillage de l'entraînement
NovoPort® IV
Installation et montage
B
13
