Interface utilisateur standard (U0)

30 36
37
38
31
40
34

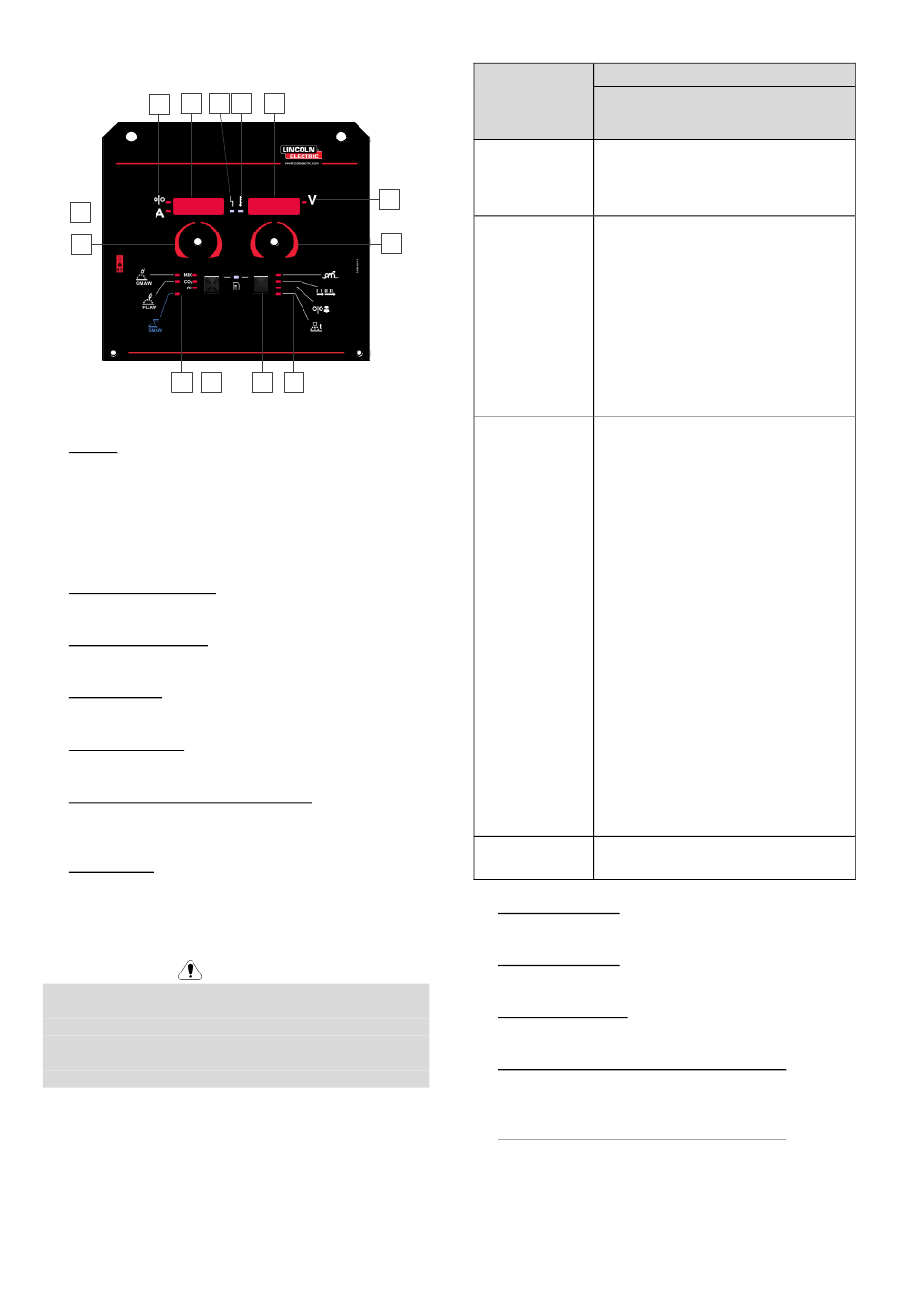

Figure 7
30. Écran :

Écran gauche : Indique la vitesse de dévidage du
fil ou le courant de soudage. Pendant le soudage,
indique la valeur actuelle du courant de soudage.

Écran droit : Indique la tension de soudage en
volts. Pendant le soudage, indique la valeur
actuelle de la tension de soudage.
31. Commande gauche : Règle les valeurs sur l'écran
gauche.
32. Commande droite : Règle les valeurs sur l'écran
droit.
33. Bouton droit : Permet de faire défiler, de modifier et
de régler les paramètres de soudage.
34. Bouton gauche : Permet de modifier le procédé de
soudage.
35. Indicateur de surcharge thermique : Il indique que la
machine est surchargée ou que le refroidissement
n'est pas suffisant.
36. LED d'état : Un voyant à deux couleurs indique la
présence d'erreurs éventuelles du système. Le
fonctionnement normal est indiqué par un voyant de
couleur verte, figé. Les conditions d'erreur sont
reportées dans le Tableau 1.
ATTENTION
Le voyant d'état peut clignoter de couleur verte et, parfois,
de couleur rouge et verte, pendant une minute lors du tout
premier allumage de la machine. Une fois allumée, la
machine peut prendre jusqu'à 60 secondes avant d'être
opérationnelle. Ceci est normal. En effet, la machine est
en train de s'initialiser.
Français
35 30
39
32
41
33
Tableau 1 États du voyant à LED
Voyant à LED
Uniquement pour les machines qui
État
utilisent le protocole CAN pour
communiquer
Mode de fonctionnement correct. La
source d'alimentation communique
Vert figé
normalement
équipements périphériques.
Pendant
système, indique que la source
d'alimentation
cartographier (identifier) les autres
composants connectés du système.
Vert clignotant Cette condition se produit pendant 1
à
raccordement
électrique ou lorsque la configuration
du système est modifiée en cours de
fonctionnement.
Les voyants d'état clignotant en
alternant le rouge et le vert indiquent
une erreur sur la machine.
Chaque chiffre du code représente le
nombre de clignotements rouges du
voyant.
s'affichent et clignotent de couleur
rouge, en faisant une longue pause
entre chaque. En cas de plus d'un
code numérique présent, les codes
Alternance sont séparés par un voyant vert. Lire
vert/rouge le code d'erreur avant d'éteindre la
machine.
Pour éliminer l'erreur, éteindre la
machine
secondes avant de la rallumer. Si
l'état d'erreur persiste, procéder à
une
Contacter votre centre d'assistance
technique agréé le plus proche ou
Lincoln Electric et préciser le code
d'erreur.
Indique l'absence de communication
Rouge figé
dans le protocole CAN.
37. Indicateur à LED : Indique que l'écran gauche affiche
la vitesse de dévidage du fil.
38. Indicateur à LED : Indique que l'écran gauche affiche
les unités en ampère.
39. Indicateur à LED : Indique que l'écran droit affiche
les unités en volt.
40. Indicateurs de programmes de soudage : Voyant à
LED indiquant le mode de soudage manuel actif.
Voir le tableau 2.
41. Indicateurs des paramètres de soudage : Voyant à
LED indiquant les paramètres de soudage actifs.
Voir le tableau 3.
12
Signification
avec tous
la réinitialisation
est en train
10 secondes après
de l'alimentation
Des codes numériques
et attendre quelques
maintenance du système.
Français
les
d'un
de
le
