G E B R U I K S A A N W I J Z I N G
Radio-inbouwschakelaarset RSL2
Bestnr. 64 64 91
Beoogd gebruik
Met deze radio-inbouwschakelaarset kan een aan de ontvanger aangesloten verbruiker via een
geschikte radiozender (bijv. de meegeleverde radio-wandzender) draadloos in- of uitgeschakeld
worden.
De radio-inbouwschakelaar en de radio-wandschakelaar zijn uitsluitend geschikt voor gebruik in
droge ruimten binnenshuis.
De voeding van de radio-inbouwschakelaar geschiedt via de netspanning van 230 V~ / 50 Hz.
U kunt maximaal een Ohmse last van max. 1000 Watt of een inductieve last van max. 300 Watt
aansluiten.
De voeding van de radio-wandzender geschiedt via een 12 V-batterij (type: 27A).
Neem de veiligheids- en bedieningsaanwijzingen van deze gebruiksaanwijzing onvoorwaarde-
lijk in acht. Deze beschermen niet alleen het apparaat, maar vooral ook uw gezondheid. Lees
daarom de volledige gebruiksaanwijzing aandachtig door, voordat u het product gebruikt.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfs-
namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren.
Alle rechten voorbehouden.
Veiligheidsaanwijzingen
Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiksaan-
wijzing, vervalt het recht op waarborg/garantie! Voor gevolgschade
aanvaarden wij geen aansprakelijkheid!
Wij zijn niet aansprakelijk voor materiële schade of persoonlijk letsel,
veroorzaakt door ondeskundig gebruik of het negeren van de veiligheids-
aanwijzingen. In dergelijke gevallen vervalt het recht op waarborg/
garantie.
• Om redenen van veiligheid en toelating (CE) is het eigenhandig ombouwen en/of
wijzigen van het product niet toegestaan.
• De voeding van de radio-inbouwschakelaar geschiedt via de netspanning van
230 V~ / 50 Hz. U kunt een Ohmse last van max. 1000 Watt of een inductieve
last van max. 300 Watt aansluiten.
• De voeding van de radio-wandzender geschiedt via een 12 V-batterij (type:
27A).
• Het product is geen speelgoed en hoort niet handen van kinderen. Wees dus
extra voorzichtig in geval van aanwezigheid van kinderen.
• Stel de systeemcomponenten nooit bloot aan extreem hoge of extreem lage
temperaturen, vocht of trillingen.
• Laat verpakkingmateriaal niet achteloos rondslingeren. Dit kan voor kinderen
gevaarlijk speelgoed zijn.
• Behandel het product voorzichtig: door stoten, schokken of een val - zelfs van
geringe hoogte - kan het beschadigen.
• Gebruik dit product niet in ziekenhuizen of in de nabijheid van medische
inrichtingen resp. uitrustingen (bijv. pacemaker). Hoewel het product slechts
relatief zwakke radiosignalen uitzendt, kunnen deze functiestoringen bij levens-
instandhoudingsystemen veroorzaken. Dit geldt mogelijk ook voor andere
gebieden.
Aansluiten en monteren
De radio-wandschakelaar en de radio-inbouwschakelaar zijn uitsluitend
geschikt voor gebruik in droge ruimten binnenshuis.
De radio-inbouwschakelaar is geschikt voor bijv. hollewanddozen Ø68 mm
(bijvoorbeeld Conrad -bestelnr. 624926 of bestelnr.: 612132). Maak de aans-
luitingen alvorens de radio-inbouwschakelaar te monteren.
Let erop dat de aansluitleidingen van de radio-inbouwschakelaar tijdens het
monteren spanningsvrij zijn.
Knik of plet de aansluitkabels niet.
Functiestoringen, kortsluitingen evenals een apparatuurdefect kunnen
daarvan het gevolg zijn.
Let er bij het boren van gaten in de muur of bij het vastschroeven op, dat u
geen kabels of leidingen beschadigt.

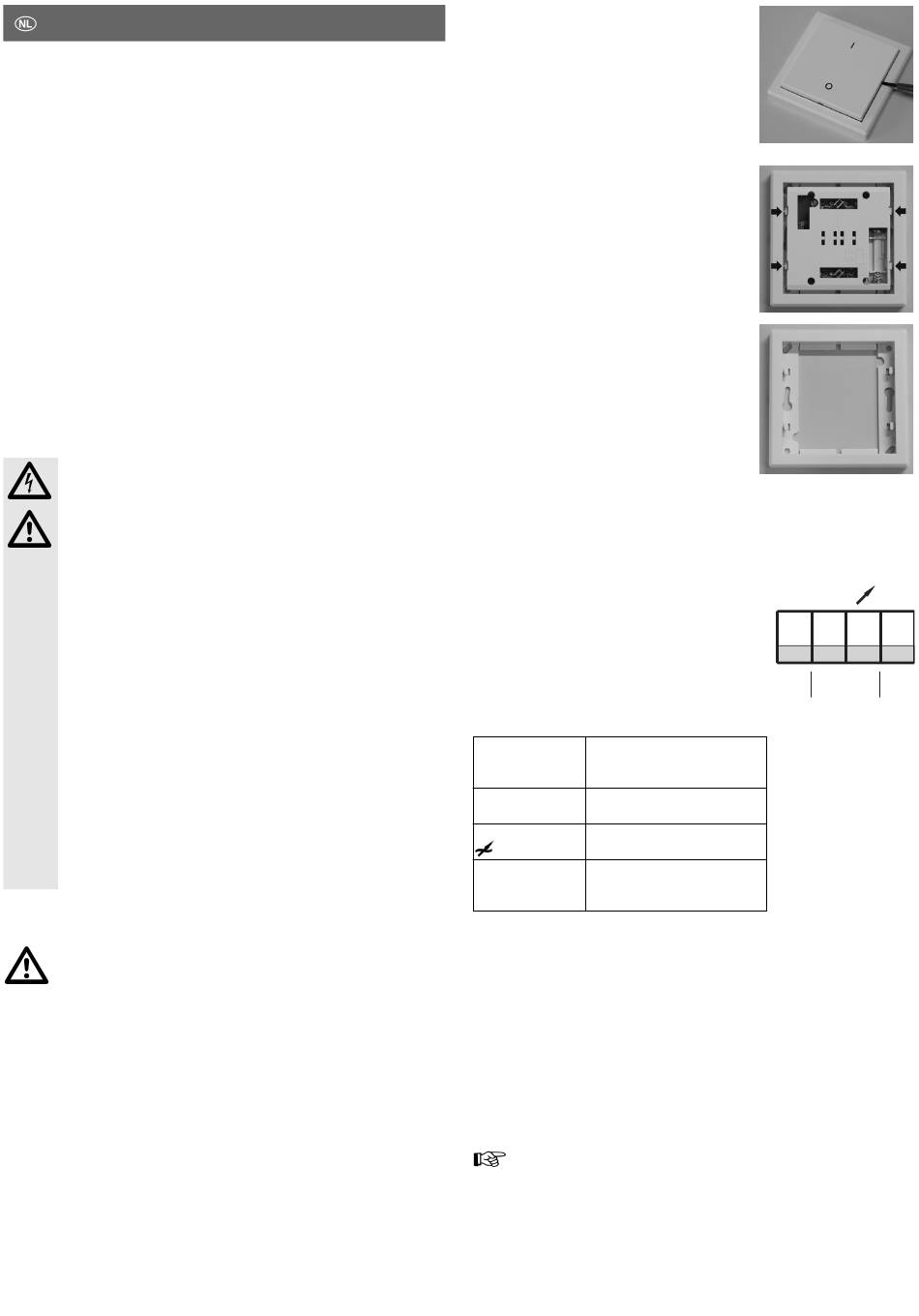

• Til de frontplaat van de radio-wandschakelaar (bijv. met
www.conrad.com
een schroevendraaier voorzichtig omhoog en haal deze
eraf (zie afbeelding rechts).
Versie 08/10
°
• Verwijder de montageplaat. De montageplaat van de radio-
wandschakelaar is met 4 clips aan het elektronische deel
van de radio-wandschakelaar bevestigd (zie afbeelding
rechts).
• De montageplaat heeft twee montagegaten (zie afbeelding
rechts). Verwijder de monteerplaat en teken de mon-
tagegaten op de muur.
• Boor de montagegaten.
• Bevestig de montageplaat met geschikt montagemateriaal
op de voorziene montageplek.
• Bevestig de frontplaat van de radio-wandschakelaar aan de
montageplaat.
• Plaats een 12 V-batterij met de juiste polariteitsrichting
(type: 27A) in het batterijvak van de radio-wandschakelaar.
• Plaats de frontplaat van de radio-wandschakelaar.
Aansluiting:
De voeding van de van de radio-inbouwschakelaar geschiedt
via 230V/~ 50 Hz. Er kan een Ohmse belasting tot 1000 Watt
of een inductieve belasting tot 300 Watt worden aangesloten.
Let er bij het aansluiten op dat de aansluitleidingen van de
voedingspanningsvrij zijn.
Aansluiting van de draadloze inbouwschakelaar:
Aansluitklem N
IN:
Aansluitklem N
OUT:
Aansluitklem
Aansluitklem IN
L:
Plaats de radio-inbouwschakelaar in een geschikte doos
(bijvoorbeeld hollewanddozen Ø68 mm Conrad-bestelnr.
624926 of bestelnr.: 612132).
Inleren van de radio-inbouwschakelaar op een radio-
afstandsbediening
• Schakel de voeding van de radio-inbouwschakelaar in. Daarna licht de LED 'Indicator' van de
radio-inbouwschakelaar op.
• Druk - voordat de LED 'Indicator' ophoudt te knipperen - op toets 'I' van de radio-wand-
schakelaar resp. de overeenkomstige 'ON'-toets bijvoorbeeld bij een radio-afstandsbediening.
De LED-indicator van de radio-inbouwdimmer brandt. Het programmeerproces werd met
succes afgesloten.
Sluit hier de nuldraad
van de voeding 230 V/~
50 Hz an.
Sluit hier de nuldraad
van de verbruiker aan.
Sluit hier de faseleider van de
:
verbruiker aan.
Sluit hier de faseleider van de
voeding 230 V/~
50 Hz aan.
De radio-inbouwschakelaar kan maximaal 10 radiozenders leren ontvangen.
Draadloze
inbouwschakelaar:
N N
L
~
IN
OUT
IN
