M O D E D ' E M P L O I
Set d'interrupteur sans fil à intégrer RSL2
N° de commande 64 64 91
Utilisation conforme
Ce set d'interrupteur sans fil à intégrer permet la mise en marche/à l'arrêt sans fil d'un utilisateur
raccordé au récepteur au moyen d'un émetteur sans fil approprié (par ex. l'émetteur mural sans
fil fourni).
L'interrupteur sans fil à intégrer ainsi que l'émetteur mural sans fil sont conçus exclusivement
pour l'utilisation à l'intérieur de locaux secs.
L'alimentation électrique de l'interrupteur sans fil à intégrer est assurée sous 230 V/AC 50 Hz.
Possibilité de raccorder une charge ohmique maximale de 1000 watts ou une charge inductive
atteignant 300 watts.
L'alimentation électrique de l'émetteur mural sans fil est assurée par une pile de 12 V (Type :
27 A).
Il faut impérativement tenir compte des consignes de sécurité de ces instructions d'utilisation.
Ces mesures servent non seulement à la protection de l'appareil, mais également à protéger
votre santé. À cet effet, lire intégralement les instructions d'utilisation avant de mettre l'appareil
en service.
Cet appareil satisfait aux exigences légales nationales et européennes. Tous les noms d'en-
treprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques dépo-
sées des propriétaires correspondants.
Tous droits réservés.
Consignes de sécurité
Tout dommage résultant du non-respect des présentes instructions
d'utilisation entraîne l'annulation de la garantie ! Nous déclinons toute
responsabilité pour les dommages consécutifs !
De même, nous déclinons toute responsabilité en cas de dommages
matériels ou corporels résultant d'une utilisation de l'appareil non conforme
aux spécifications ou d'un non-respect des présentes instructions. Dans de
tels cas, la garantie est annulée.
• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la
construction ou de transformer l'appareil de son propre gré.
• L'alimentation électrique de l'interrupteur sans fil à intégrer est assurée sous
230 V/AC 50 Hz. Possibilité de raccorder une charge ohmique maximale de
1000 watts ou une charge inductive atteignant 300 watts.
• L'alimentation électrique de l'émetteur mural sans fil est assurée par une pile de
12 V (Type : 27 A).
• Cet appareil n'est pas un jouet, le tenir hors de portée des enfants. Une vigilan-
ce particulière s'impose en présence d'enfants.
• Ne jamais exposer les composants du système à des températures
extrêmement élevées ou basses, à l'humidité ou à des vibrations.
• Ne pas laisser le matériel d'emballage sans surveillance, il pourrait constituer un
jouet dangereux pour les enfants.
• Cet appareil doit être manipulé avec précaution ; les coups, les chocs ou une
chute, même d'une hauteur peu élevée, peuvent l'endommager.
• Ne pas utiliser ce produit dans des hôpitaux ou à proximité d'installations ou
d'appareils à usage médical (par ex. stimulateur cardiaque). Bien que l'appareil
n'émette que des signaux radio relativement faibles, ceux-ci pourraient perturber
le fonctionnement des équipements de survie. Il en est probablement de même
dans d'autres domaines.
Raccordement et montage
L'interrupteur mural sans fil ainsi que l'interrupteur sans fil à intégrer sont
conçus exclusivement pour l'utilisation à l'intérieur de locaux secs.
L'interrupteur sans fil à intégrer convient par ex. pour des prises sous enduit
de Ø 68 mm (par ex. Conrad n° de commande : 624926 ou n° de commande :
612132). Le raccordement doit être fait avant le montage de l'interrupteur
sans fil à intégrer.
Veiller à ce que les câbles d'alimentation de l'interrupteur sans fil à intégrer
soient hors tension pendant le montage.
Les câbles de raccordement ne doivent être ni pliés ni coincés.
Cela peut causer des défauts de fonctionnement, des courts-circuits ou des
défauts sur l'appareil.
Veiller à ne pas endommager les câbles, ni les conduits en perçant les trous
dans le mur ou en serrant les vis.

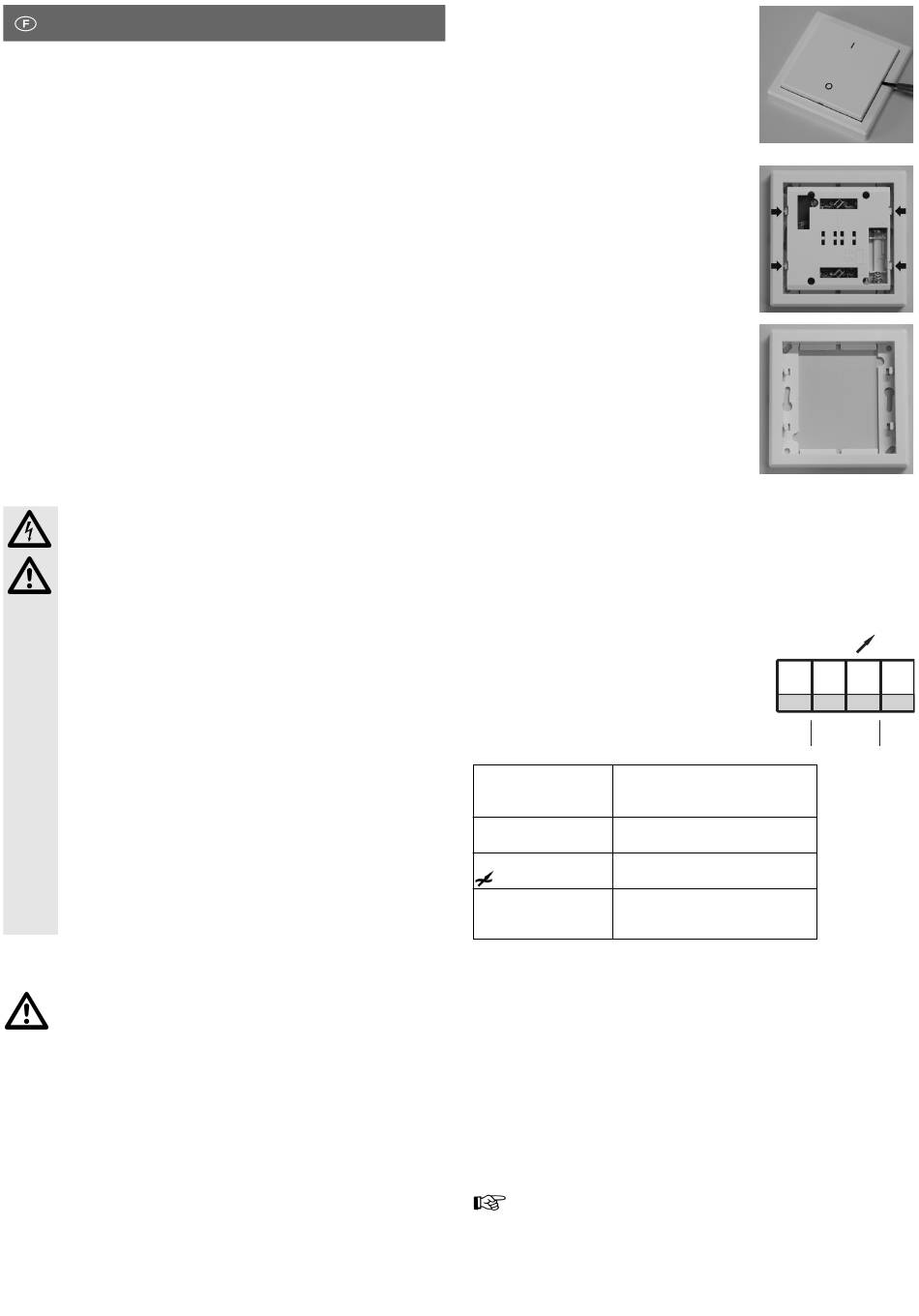

• Soulever le plaque frontale de l'interrupteur mural sans
www.conrad.com
fil (par ex. prudemment avec un tournevis et la retirer (voir
image à droite).
Version 08/10
°
• Retirer la plaque de montage. La plaque de montage de
l'interrupteur mural sans fil est fixée au moyen de 4 clips
sur la partie électronique de l'interrupteur mural sans fil
(voir image à droite).
• La plaque de montage est prévue avec deux trous de
montage (voir image à droite). Prendre la plaque de
montage et marquer les trous de montage sur le mur.
• Percer les trous de montage.
• Fixer la plaque de montage avec des matériels de montage
appropriés sur le lieu de montage prévu.
• Fixer la partie électronique de l'interrupteur mural sans fil
sur la plaque de montage.
• En respectant la polarité, insérer une pile 12 V (Type: 27 A)
dans le compartiment à piles de l'interrupteur mural sans fil.
• Poser la plaque frontale sur l'interrupteur mural sans fil.
Raccordement :
L'alimentation électrique de l'interrupteur mural sans fil à
intégrer est assurée sous 230V / AC 50 Hz. Il est possible de
raccorder une charge ohmique jusque 1000 Watt ou une
charge inductive jusque 200W.
Lors du raccordement, veiller à ce que le câble de
raccordement soit hors tension.
Branchement de l'interrupteur mural sans fil :
Borne de raccordement N
IN :
Borne de raccordement N
OUT :
Borne de raccordement
Borne de raccordement IN Raccorder ici le conducteur de phase
L :
Monter l'interrupteur mural sans fil à intégrer sous enduit (par
ex. boîtes de montage sous enduit Ø 68 mm Conrad
Electronic N° de commande : 624926 ou N° de commande :
612132).
Apprentissage de l'interrupteur sans fil à intégrer sur un
interrupteur mural sans fil
• Appliquer la tension d'alimentation pour Apprentissage de l'interrupteur sans fil à intégrer.
Ensuite la LED „Indicator" de l'interrupteur sans fil à intégrer s'allume.
• Avant que le voyant LED ne cesse de clignoter, appuyer sur la touche „I" de l'interrupteur sans
fil à intégrer ou la touche „ON" correspondante, par ex. dans le cas d'une télécommande sans
fil. La LED „Indicator" sur le variateur sans fil à intégrer s'allume. L'apprentissage est terminé
avec succès.
Raccorder ici le conducteur neutre
de l'alimentation électrique 230 V/AC
50 Hz.
Raccorder ici le conducteur neutre
de l'utilisateur.
Raccorder ici le conducteur de phase
:
de l'utilisateur.
alimentation électrique 230 V/AC
50 Hz.
Il est possible d'effectuer l'apprentissage d'un maximum de 10 interrupteurs
sans fil à intégrer.
Borne de raccordement
Interrupteur mural sans-fil :
N N
L
~
IN
OUT
IN
