BTL5-H1A/C/E _ -M _ _ _ _ -A/B/Y/Z(8)-C001
Trasduttore di posizione Micropulse - versione a barra
3

Struttura e funzione

Superficie di appoggio
Collegamento elettrico
BTL5...B/Z-C001
Campo non utilizzabile
1)
Non compreso nella fornitura
2)

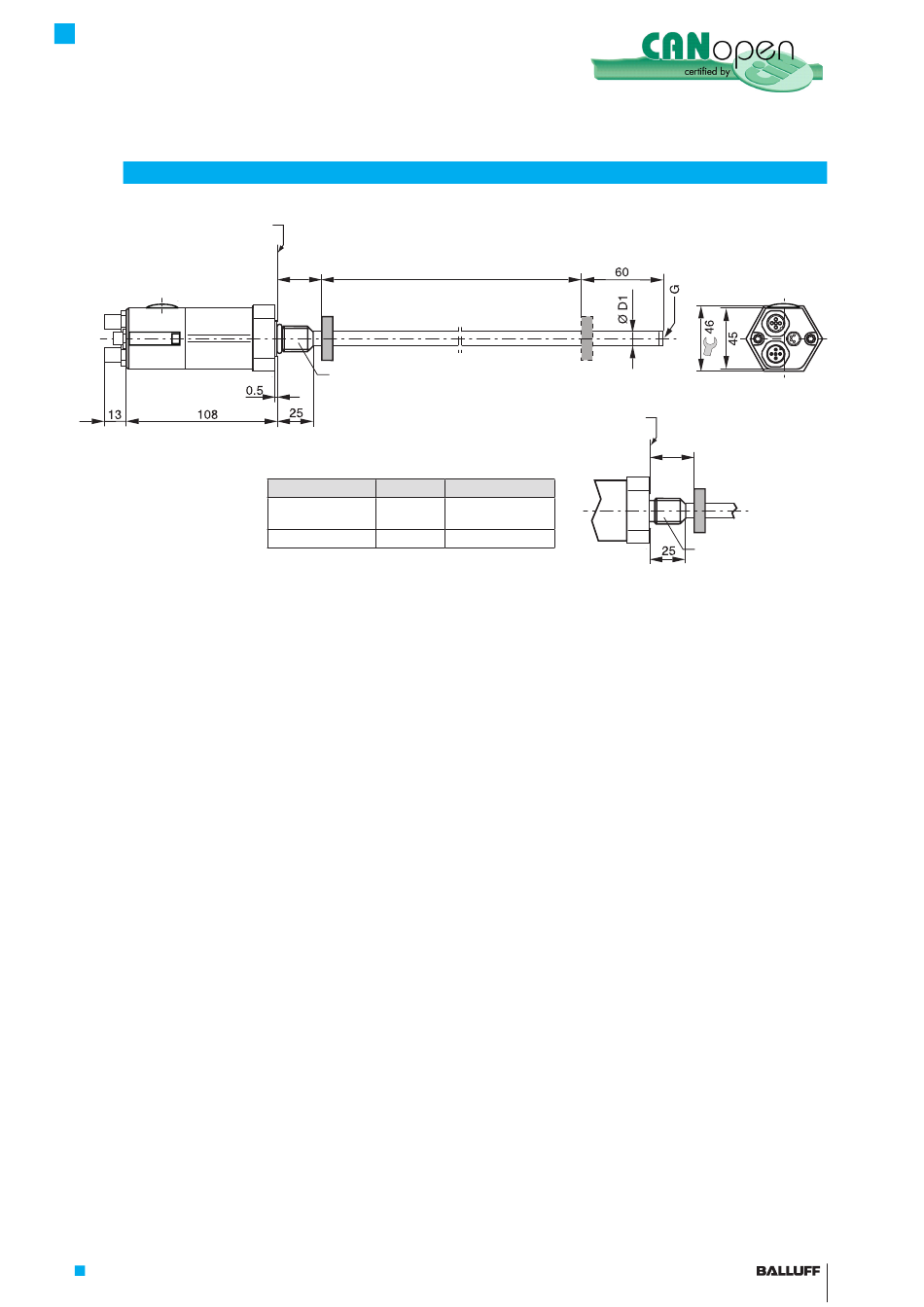

Fig. 3-1: Trasduttore di posizione BTL5...A/B/Y/Z(8)..., struttura
3.1 Struttura
Collegamento elettrico: il collegamento elettrico viene
eseguito tramite un connettore a spina (vedere Legenda
codici di identificazione a pagina 21).
Corpo BTL: corpo in alluminio nella quale si trovano i
dispositivi elettronici di analisi.
Filettatura di fissaggio: i trasduttori di posizione con
Ø 10,2 mm dispongono sull'estremità della barra di una
filettatura ulteriore di supporto in caso di grandi lunghezze
nominali. Si raccomanda di montare questi trasduttori di
posizione sulla filettatura di fissaggio:
– BTL5-...-A/B: M18×1.5
– BTL5-...-Y/Z: 3/4"-16UNF
Datore di posizione: definisce la posizione da misurare
sulla guida d'onda. I datori di posizione sono disponibili in
varie tipologie costruttive e devono essere ordinati
separatamente (vedere Accessori a pagina 19).
Lunghezza nominale: definisce la corsa/il campo di
misura della lunghezza disponibile. A seconda della versi-
one del trasduttore di posizione possono essere fornite
barre con lunghezza nominale da 25 mm a 4000 mm.
– Ø 10,2 mm: lunghezza nominale da 25 mm a
4000 mm
– Ø 8 mm: lunghezza nominale da 25 mm a 1016 mm
Zona di smorzamento: campo alla fine della barra non
utilizzabile a fini metrologici e che può essere oltrepassato.
www.balluff.com
B: 30 –1 mm
Z: 2"–0.04"
Lunghezza nominale =
campo di misura
1)
Datore di posizione
2)
Dimensione filettatura:
B: M18x1.5
Z: 3/4"-16UNF
Versione D1
...-A/B/Y/Z-... 10,2 mm
...-A/B/Y/Z(8)-... 8 mm
Zona di smorzamento
Superficie di appoggio
BTL5...A/Y-C001
G
Filettatura
M4x4/6 prof.
Senza filettatura
3.2 Funzionamento
Nel trasduttore di posizione BTL5 si trova la guida d'onda,
protetta da un tubo in acciaio inox. Lungo la guida d'onda
viene spostato un datore di posizione. Questo datore di
posizione è collegato al componente dell'impianto del
quale deve essere determinata la posizione.
Il datore di posizione definisce la posizione da misurare
sulla guida d'onda.
Un impulso INIT, generato internamente, crea in unione
con il campo magnetico del datore di posizione un'onda
torsionale nella guida d'onda che si forma tramite
magnetostrizione e si propaga alla velocità ultrasonica.
La propagazione dell'onda torsionale verso l'estremità
della guida d'onda viene assorbita nella zona di
smorzamento. La propagazione dell'onda torsionale verso
l'estremità della guida d'onda genera un segnale elettrico
in una bobina di rilevamento. La posizione viene
determinata dalla durata di propagazione dell'onda con
una risoluzione di 5 µm.
1)
A: 30 –1 mm
Y: 2" –0.04"
1)
Dimensione filettatura:
A: M18x1.5
Y: 3/4"-16UNF
italiano 7
