FUS1010 IP65 NEMA 4X & IP66 NEMA 7 Quick Start Guide
Betriebsanleitung, 07/2014, A5E03086486-AD
0-10 V DC, Lastwiderstand 10kOhm (min.)
Hinweis: nur 7ME360x, Zählerimpulse
TB2-11 - NEG [-] Zähler OC (Masse TB2-2 oder
TB2-4)
TB2-12 - NEG [-] Zähler TTL (Masse TB2-2 oder
TB2-4)
TB2-13 - POS [+] Zähler OC (Masse TB2-2 oder
TB2-4)
TB2-14 - POS [+] Zähler TTL (Masse TB2-2 oder
TB2-4)

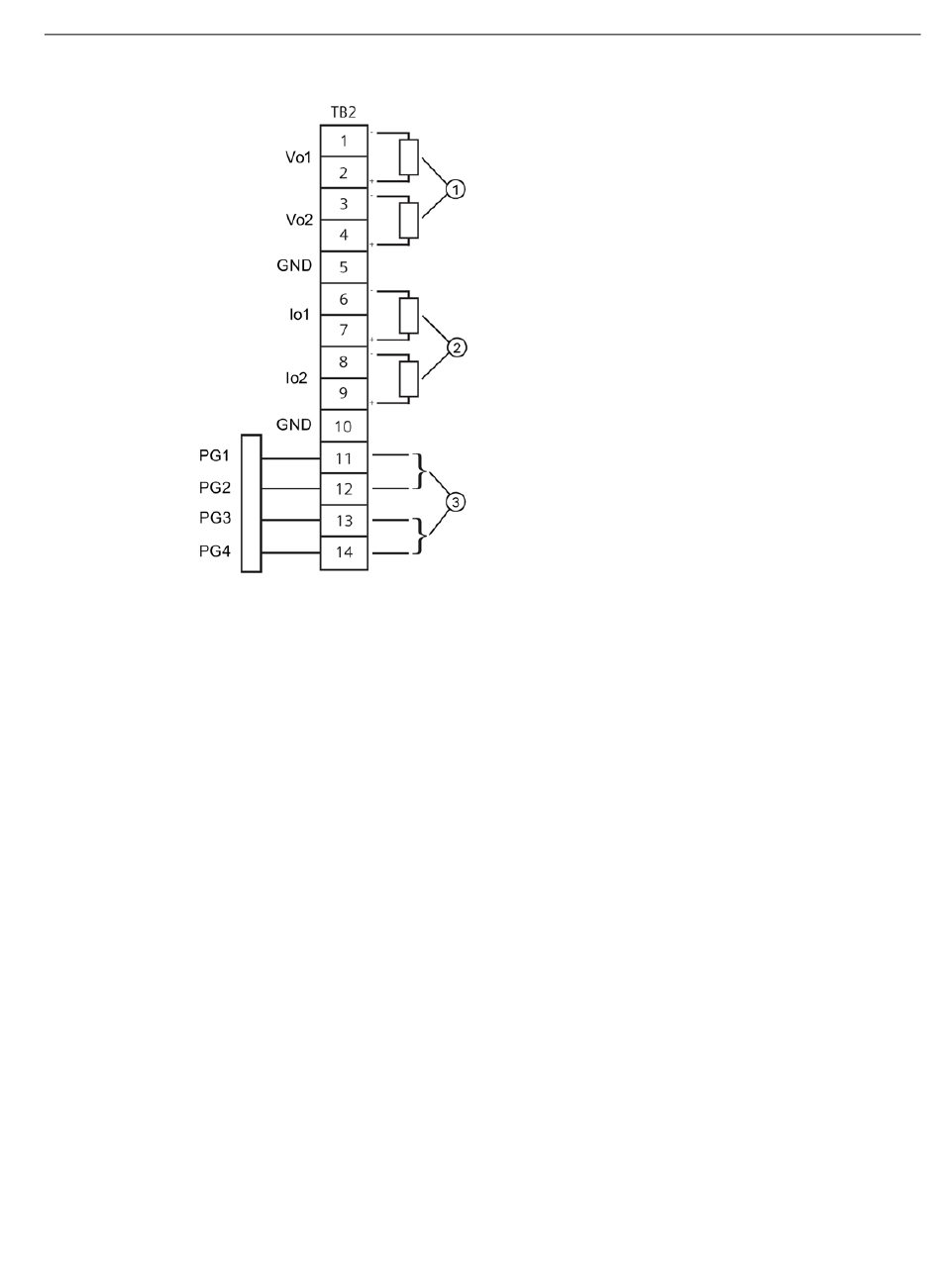

A.1 E/A-Anschlüsse und -Verdrahtung
②
4-20 mA, Lastwiderstand 1 kOhm
(max.)
Anhang
59
