Anschließen
3.2 Messumformerverdrahtung
3. Identifizieren Sie die Netzteilanschlussbuchse J10. Lösen Sie mit einem flachen
Schraubendreher den Stecker aus der Buchse J10. Legen Sie den Stecker beiseite.
①
Netzteil
②
Netzteilabdeckung
③
Sicherung F1
④
Netzeingangsbuchse J10
⑤
Steckerbefestigungsschrauben

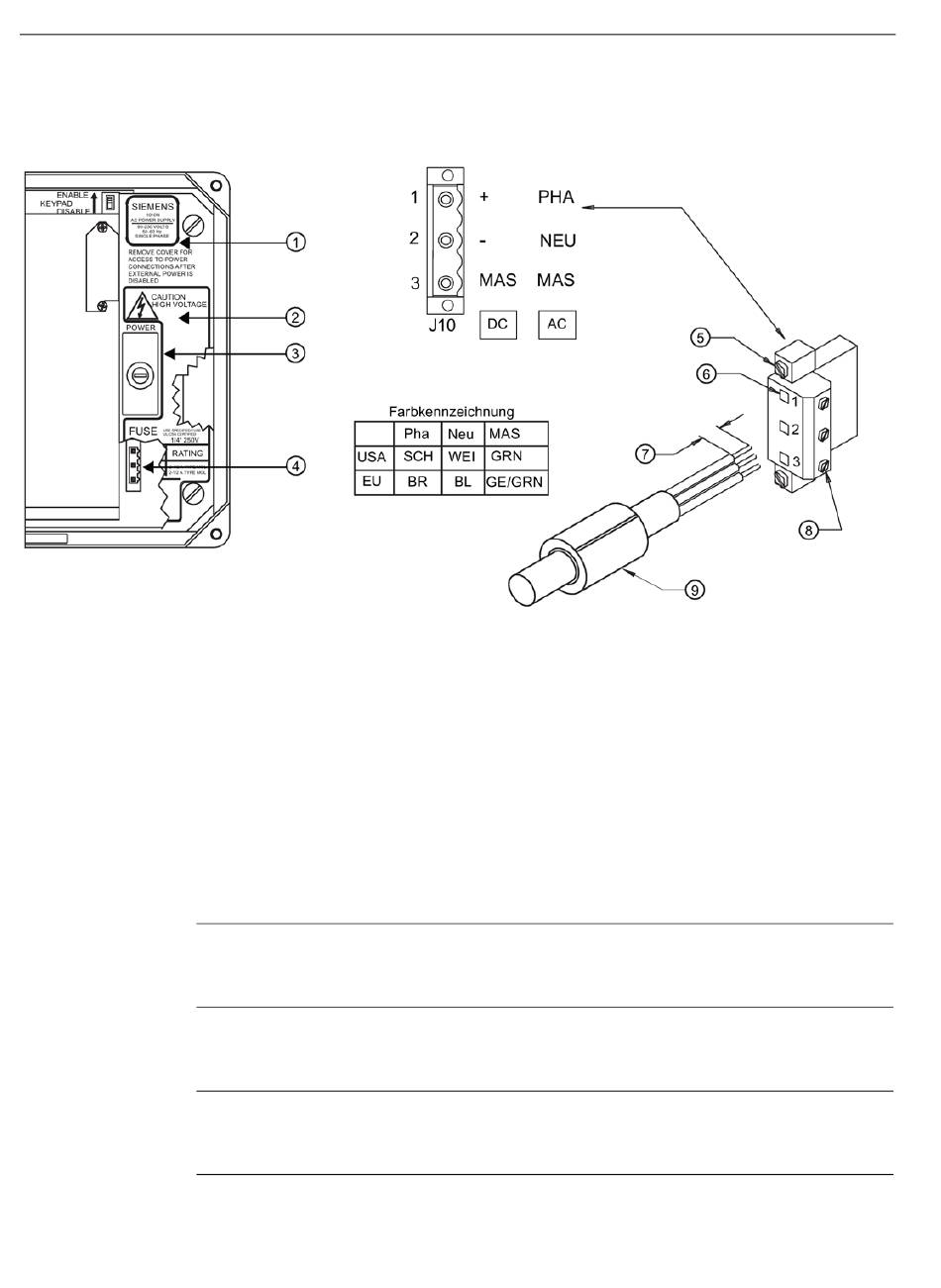

Bild 3-1 Verdrahtung des Netzeingangssteckers (J10)
4. Ziehen Sie vor dem Verdrahten des Steckers die Drähte für die Netzstromversorgung in
der gewünschten Länge durch einen Kabelanschlussstutzen in das Gehäuse des
Messumformers.
5. Verdrahten Sie den Netzeingangsstecker je nach verfügbarer Stromversorgung für den
Anschluss von Wechselstrom oder Gleichstrom.
Hinweis
Stellen Sie die Kabelanschlüsse fertig und stellen Sie sicher, dass durch die Kabellänge
das Anbringen der inneren Abdeckung nicht behindert wird.
6. Führen Sie die Drähte in die Kabeleingangsbohrungen ein, und fixieren Sie sie durch
Anziehen der Drahtklemmschrauben (s. Abbildung oben).
Hinweis
Die Verdrahtung des Netzteilsteckers sollte aus abisoliertem Litzendraht AWG 12-18
oder massiven Leitern bestehen.
22
⑥
Drahteingang
⑦
Leiterstreifenlänge 8 mm (0,31'')
⑧
Drahtklemmschrauben
⑨
Ferrit-Netzkabel
