Bild 3-8
Hinweis
Ltn min. 18 mm (0,75").
Menüfeld Ltn
Dieses schreibgeschützte Menüfeld zeigt den Abstand zwischen den Vorderseiten der
Messaufnehmer entlang der Rohrachse in Inch oder Millimeter an. Wenn Sie die
Messaufnehmer ohne Montageschiene oder Abstandshalter montieren, müssen Sie einen
Abstand entsprechend diesem Wert einhalten. Beachten Sie, dass bei der Direkt-Montage
an besonders kleinen Rohren Ltn auch negativ sein kann, wenn die
Messaufnehmerabstände sich überschneiden.
Vorbereiten des Rohrs
1. Befestigen Sie auf einer ebenen Oberfläche den Abstandshalter an einem
Montagerahmen so, dass der Anschlagstift der Montagerahmenklemme in die
Referenzbohrung auf dem Abstandshalter passt. Ziehen Sie die Befestigungsschraube
an.
2. Schieben Sie den zweiten Montagerahmen über das andere Ende des Abstandshalters
und richten Sie die Bohrung für den Nummernindex am Anschlagstift der Klemme aus.
FUS1010 IP65 NEMA 4X & IP66 NEMA 7 Quick Start Guide
Betriebsanleitung, 07/2014, A5E03086486-AD
Optional: Bei Rohren mit größerem
Durchmesser können mehrere Bänder
miteinander verbunden werden, so dass
sie um das Rohr herum reichen
Montageband, um Montagerahmen herum
gelegt
Messaufnehmer auf Rohr montiert (in 9-
Uhr-Stellung)
Montagerahmen

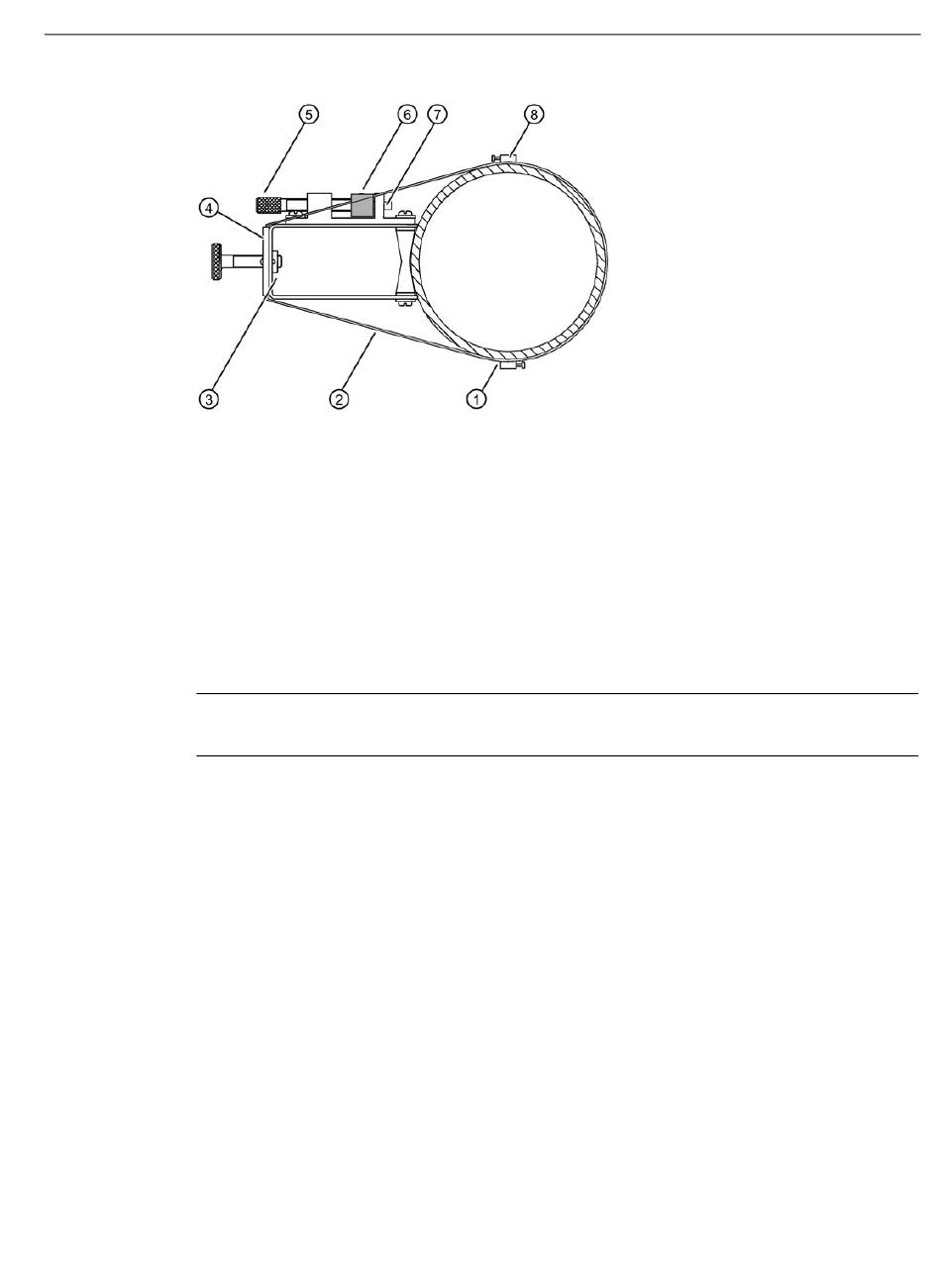

Reflekt-Montage mit Montagerahmen und Abstandshalter
3.5 Messaufnehmerinstallation
⑤
Abstandshalter-Klemme mit Befestigungs-
schraube
⑥
Abstandshalter (von vorne)
⑦
Metallstift
⑧
Stellschraube für Montageband
Anschließen
41
