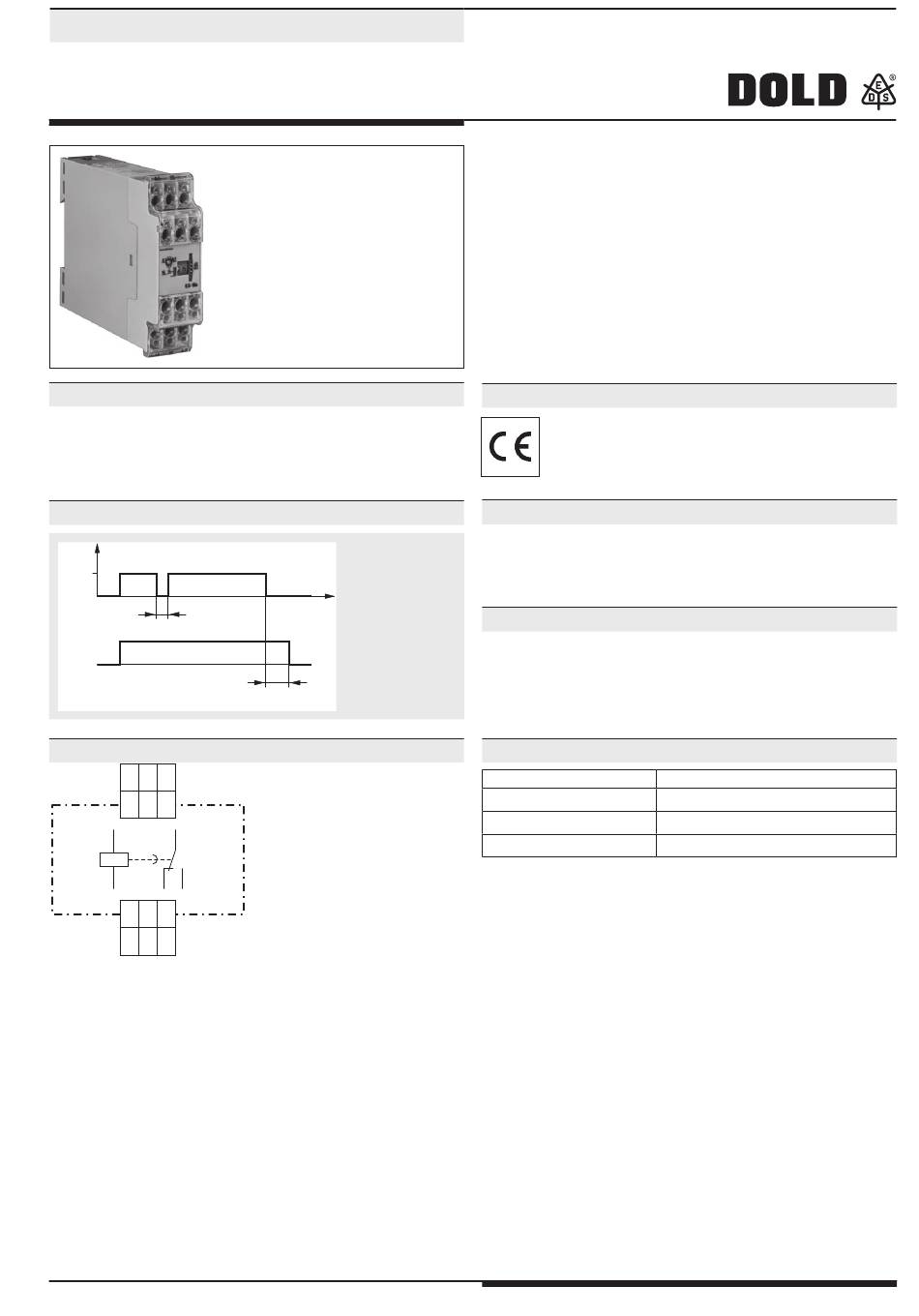

DOLD MINITIMER MK 7863 Traduction De La Notice Originale

Technique de temporisation
MINITIMER
Relais temporisé à la chute
MK 7863
Description du produit
Relais temporisé à la chute sans tension de service. Le relais est
commandé lors de l'application de la tension de ligne, le contact 15-18
ferme. La temporisation débute au débranchement de la tension.
Le contact commute à l'écoulement de la temporisation (contact 15-16 est
refermé en position de repos).
Diagramme de fonctionnement
U
U N
A1/A2
t1
15-18
15-16
M5993
t = temporisation à la chute
t1< t
Schéma
A1 15
A1 15
A2 16 18
M7656_b
16 18 A2
Toutes les caractéristiques données dans cette notice correspondent à l'édition en cours. Nous nous
réservons le droit de procéder à tout moment aux améliorations ou modifications techniques nécessaires.
t
t
Traduction
de la notice originale
Vos avantages
• Simple commande, uniquement par application de la tension de ligne
• Economies d'énergie, parce qu'aucune énergie n'est nécessaire
lors de l'écoulement de la temporisation
Propriétés
• Relais temporisé à la coupure conformes à EN 61812-1
• Protégé contre les coupures de tension
• Temporisation jusqu'à 300 s
• Précision de répétition < ± 3 %
• 1 contact INV
• Largeur utile 22,5 mm
Homologations et sigles
Utilisation
Commandes séquentielles
Affichage
DEL:
Borniers
Repérage des bornes
A1
A2
15, 16, 18
1
Allumée en présence de la tension
de service
Description du Signal
L/+
N/-
Contact INV
25.03.21 fr / 374A
