Technique de surveillance
VARIMETER
Relais ampèremétriques
MK 9063N, MH 9063

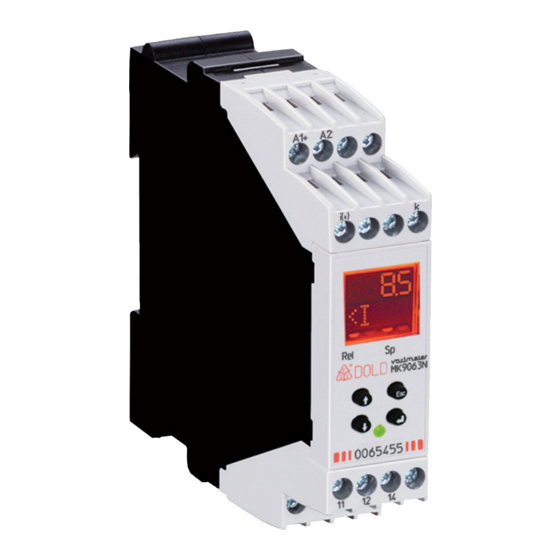

MK 9063N
Discription du produit
Avec le relais MK9063N et le MH 9063 de la famille de produits
VARIMETER, Dold propose une solution idéale pour surveiller une charge
ou un fonctionnement en plage nominale. La mesure est monophasée en
AC ou DC , sous ou surintensité, ou même en fenêtre. La valeur instantanée
est affichée sur le display en face avant.
Diagramme de fonctionnement
U
H
I
>I
Hyst
11
14
t
t
a
v
Exemple: Surveillance de surintensité avec principe du courant de repos
Schémas
A1
A2
+
i
k
(+)
11
12 14
11
12
14
M10937_a
MK 9063N.11
MH 9063.12
Toutes les caractéristiques données dans cette notice correspondent à l'édition en cours. Nous nous
réservons le droit de procéder à tout moment aux améliorations ou modifications techniques nécessaires.
MH 9063
t
t
t
M10935
A1
A2
(+)
i
k
(+)
11
21
12 14
22 24
11
12
14
21
22
24
M10936_c
Traduction
de la notice originale
Vos avantages
• Entretien préventif
• Pour une meilleure productivité
• Localisation des défauts rapide
• Précis et fiable
• Surveillance de la valeur min., max. ou en fenêtre
• Plage de mesure jusqu'à AC/DC 10 A
• Paramétrage facile et diagnostic d'erreurs sur l'appareil
• Plage de tension auxiliaire DC 24 V, AC/DC 24 ... 230 V ou
AC/DC 110 ... 400 V
Propriétés
• Selon IEC/EN 60255-1
• Mesure du courant AC/DC (monophasée)
• Temporisation du démarrage, temps de réponse
• Mémoire d'erreurs
• Affichage LCD des valeurs de mesure actuelles
• Sortie de relais
MK 9063N:
1 contact INV
MH 9063:
2 x 1 contact INV
• Commutation possible de la fonction du relais courant de travail/repos
• En option avec blocs de raccordement enfichables pour un
remplacement rapide de l'appareil
- Avec bornes à vis
- Avec bornes à ressort
• Largeur utile MK 9063N: 22,5 mm
MH 9063:
45,0 mm
Plus d'informations
• MH 9063
Le MH 9063 dispose de deux sorties relais.
La contrôle d'intensité peut être attribuée au relais 1 et/ou 2.
Homologations et sigles
Utilisations
• Surveillance du courant AC/DC monophasée
• Commutation dépendant de la surintensité ou sous-intensité
Borniers
Désignation des bornes
A1(+), A2
i(+)
k
11,12,14
21, 22, 24
1
Description
Tension auxiliaire AC ou DC
Ligne de mesure de courant (+)
entrée DC, AC
Ligne de mesure de courant sortie
DC, AC
Relais de signalisation (contact INV)
Relais de signalisation (contact INV)
11.01.21 fr / 335A
