Modelo RT3422 Herramienta para taladrar tuberías a presión
girando la camisa. No ejerza demasiada presión
sobre la cortadora y el tornillo de alimentación.
Cuando se presiona suave y levemente con la ali-
mentación, se logran cortes de superior calidad.
(Figura 12)
¡ADVERTENCIA!
La alimentación excesiva de la cortadora puede
ocasionar una retroacción de alto momento tor-
sional hacia el operador y podría dislocar o
lesionar su brazo.
Continúe taladrando a través de la matriz hasta que
no sienta resistencia mientras avanza la alimentación.
Deténgase inmediatamente si sólo queda por recorrer
el trecho inutilizable de la carrera. Si se avanza más
allá de este punto podría horadarse el otro lado del
tubo.
¡ ADVERTENCIA!
No taladre por la parte inferior del tubo.
6. Se ha completado el taladrado del tubo. Ahora, la
válvula, la silla de montaje y la herramienta están
llenas de la materia que fluye por la tubería. Gire la
camisa en el sentido contrario al de las manecillas del
reloj hasta que todas las roscas del tornillo de ali-
mentación de bronce estén expuestas y el tornillo no
pueda seguir girando. Esta acción ha retractado
completamente a la cortadora y al cupón. Cierre el
"corporation stop" o la válvula. Si se hace difícil
cerrar la válvula (porque hay virutas, producto del tala-
drado), acople una manguera al conjunto de la
válvula de purga para "arrastrar" la mayor cantidad de
virutas posible. Luego con un vaivén abra y cierre la
válvula hasta que pueda cerrarse completamente. Es
esencial que la válvula quede cerrada antes de pro-
seguir. Si el conjunto de la válvula de purga está
en uso, se lo puede cerrar también y quitarse la
manguera. Note que la manguera contendrá restos
de la misma materia que está dentro del tubo.
7. Extraiga el trinquete o herramienta a motor del hexá-
gono en el eje de accionamiento. Coloque una llave
en la válvula para evitar que se desconecte mientras
se desatornilla con otra llave el adaptador para
válvula de la válvula misma. Esté preparado por si la
herramienta se desprende repentinamente y de-
rrama cualquier materia que contenga. Si el tubo
taladrado estaba seco, sepa que la cortadora puede
estar caliente.
8. Ahora pueden acoplarse nuevas cañerías al extremo
de salida de la válvula. Después, lo único que se re-
quiere es abrir la válvula para activar la nueva red.
1.800.561.8187
42
9. Para extraer el cupón de la cortadora, gire la camisa
10. Extraiga el adaptador para válvula, taladro o corta-

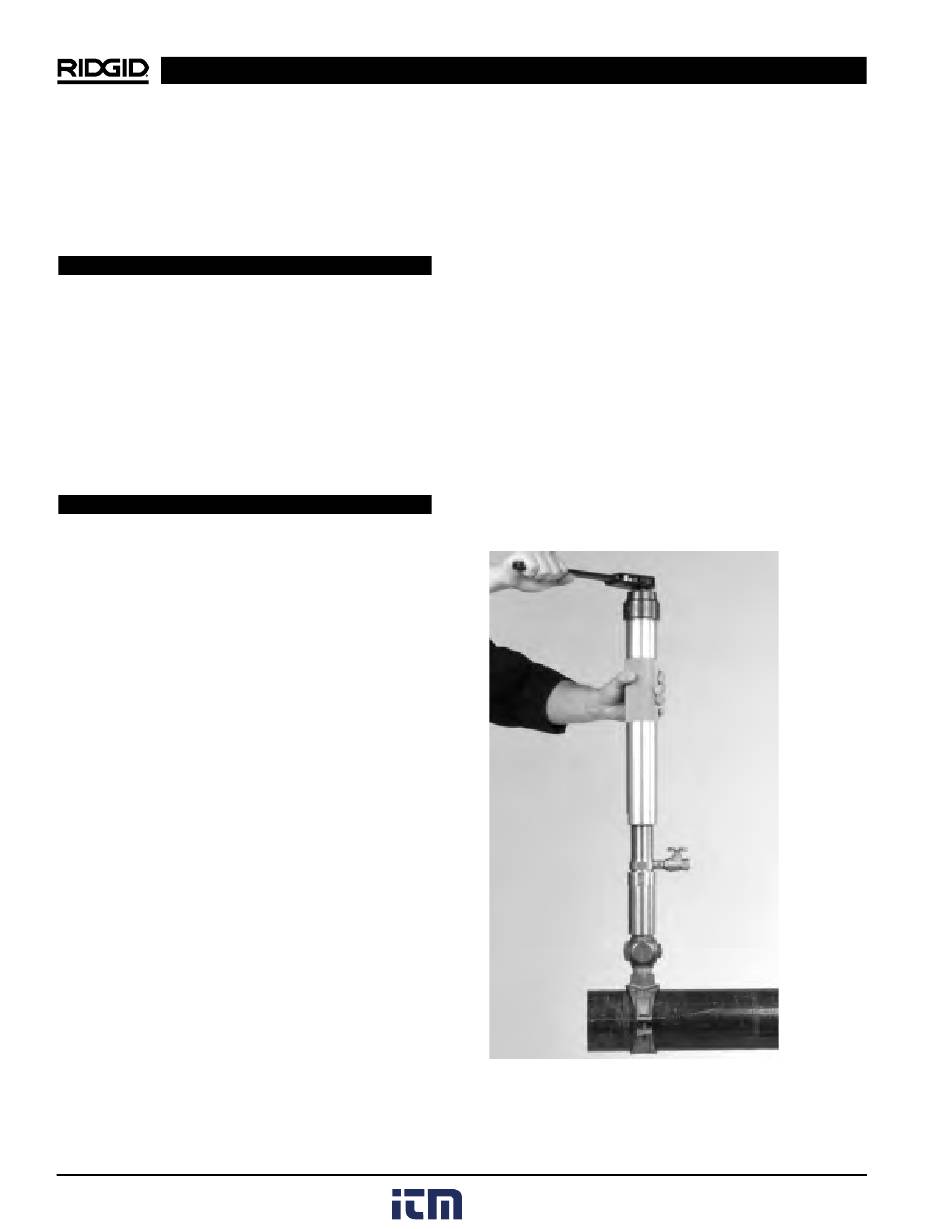

Figura 12 – Giro de una mano en el trinquete y la otra en
Ridge Tool Company
www. .com
en el sentido de las manecillas del reloj hasta que la
cortadora quede expuesta. Las cortadoras de corteza
tienen un agujero o ranura para empujar el cupón
hacia afuera. Si es necesario, extraiga la cortadora
para poder sacar el cupón con mayor facilidad. Si
se ha usado una barrena guía para la retención del
cupón, comprima el resorte de retención para que el
cupón resbale hacia afuera. Después de efectuar
todos los taladrados de esta configuración, siga con el
paso 10. Si se necesita taladrar más veces, reponga
la cortadora en su lugar y comience nuevamente
desde el paso 1.
dora, barrena guía (si se usó), adaptador para sierra
(si se usó) y la extensión, fuera de la herramienta.
Gire la camisa en el sentido de las manecillas del reloj
hasta que todas las roscas del tornillo de retención de
bronce queden ocultas y la herramienta esté comple-
tamente abatida. Limpie todos los componentes,
séquelos y guárdelos en la caja de herramientas.
la herramienta
