Composants passifs pour réseaux
Blindage
La quarte en étoile est dotée d'un blindage constitué d'une feuille enveloppante
d'aluminium, doublée d'une feuille de matière plastique, dont la surface de contact est
oriéentée vers l'extérieur. Une tresse de blindage intégral, en fils de cuivre zingués
(couverture d'environ 85%) entoure les conducteurs.
Gaine
Gaine
Tresse de blindage
intégral
(tresse de cuivre zingué)

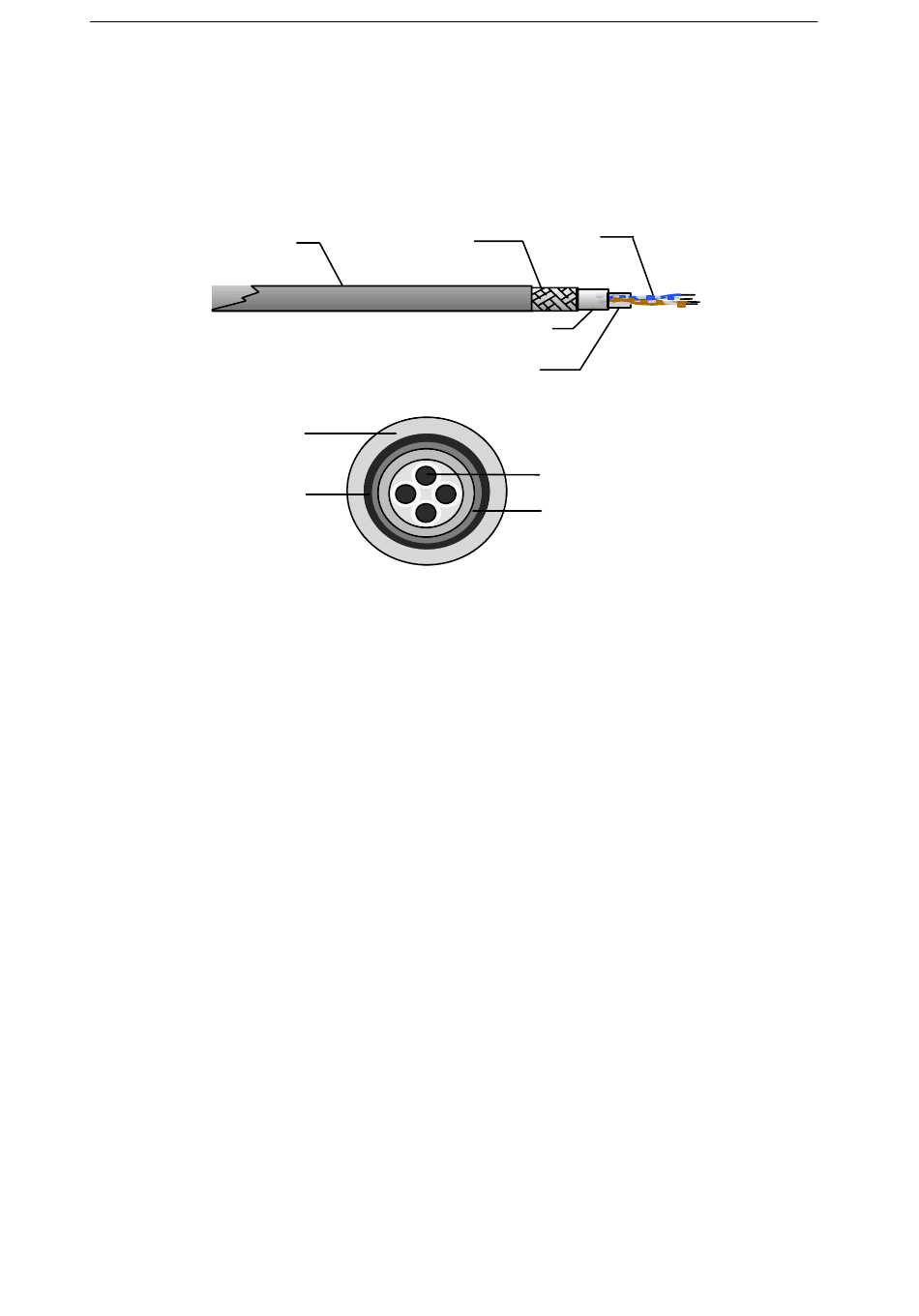

Figure 4-2 Structure du câble TP Cords (quarte en étoile)
4-8
Tresse de blindage intégral
(tresse de cuivre zingué)
SIEMENS SIMATIC NET INDUSTRIAL ETHERNET ITP 6XV1
Feuille d'aluminium
doublée d'une
feuille plastique
Gaine interne
polypropylène (PP)
Quarte en
étoile
Conducteur
Feuille
d'aluminium
