Conexión del conducto flexible
eléctrico
La estufa también puede conectarse mediante un conducto
flexible. Si se utiliza este método, siempre use las orejetas
suministradas.
Nota: En Canadá, la estufa se envía desde la fábrica con
el cable de la estufa ya instalado. Continúe hasta "Cómo
completar la instalación". Para instalaciones que no sean
en Canadá, conecte el conducto flexible en el bloque de
terminales.

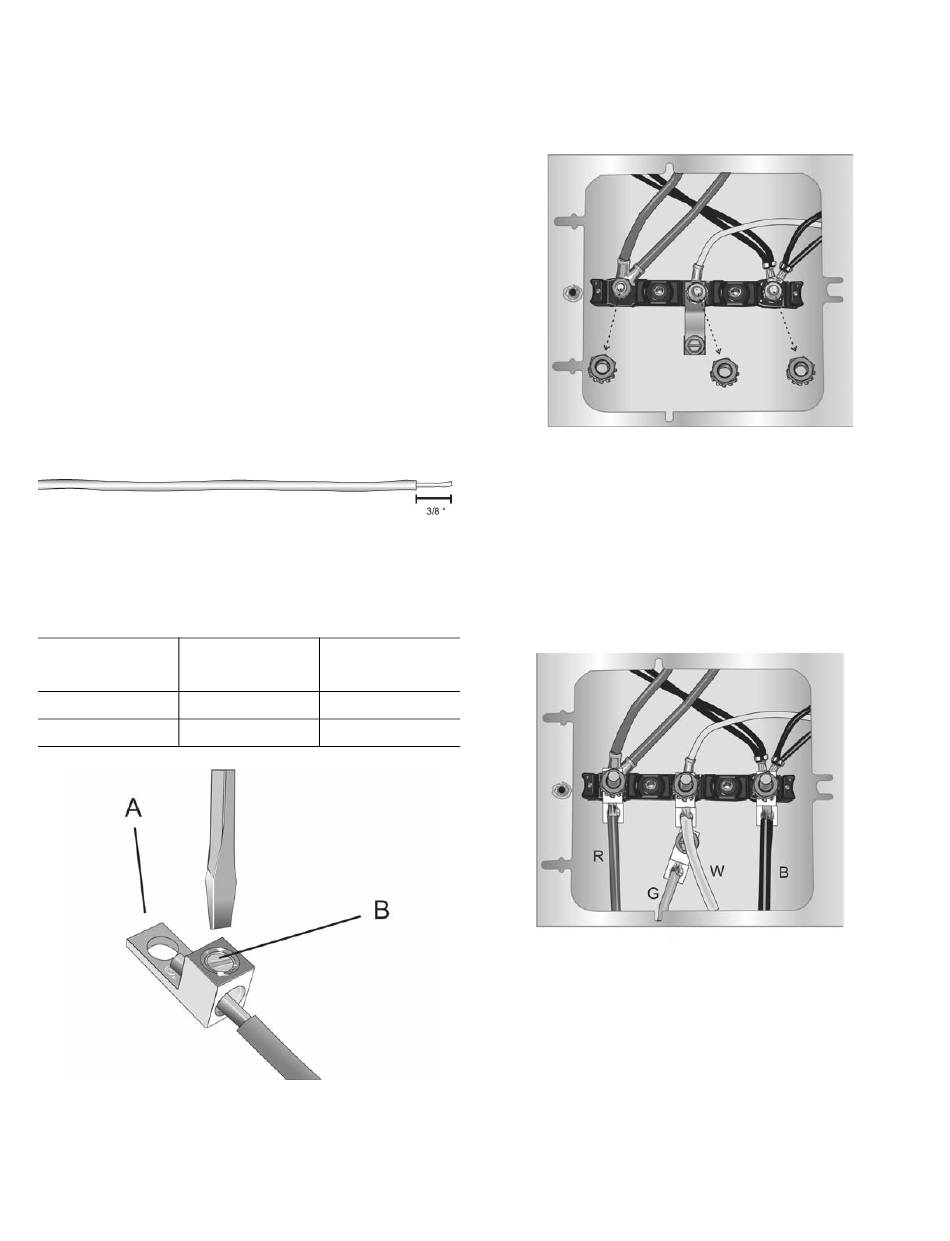

Orejeta terminal/Conexión de cable
Cada vez que un cable esté conectado a una orejeta termi-
nal, siga los siguientes pasos:
1. Desforre 3/8 pulg. (9.5 mm) de aislamiento desde el
extremo del cable.
2. Introduzca el extremo desforrado del cable en la
orejeta terminal (consulte A en la figura a continuación)
y, luego, apriete cada tornillo de sujeción (consulte B
en la figura a continuación) con el apriete adecuado
(consulte la tabla).
Calibre del
Apriete (in/lb)
cable
6
8
Conexión del conducto flexible de cuatro alambres
1. Desconecte la energía eléctrica en la caja de
disyuntores.
Apriete (Nm)
35 3.95
25 2.82
2. Retire la cubierta del bloque de terminales para
exponer el bloque de terminales.
3. Retire la tuerca superior (tiene una arandela de
sujeción colocada) de cada poste de terminal.
Nota: NO retire la segunda tuerca/arandela en cada poste.
Estas deben permanecer en su lugar para anclar el
cableado interno conectado al bloque de terminales.
4. Retire el tornillo de conexión a tierra verde del extremo
inferior de la correa de conexión a tierra.
5. Retire la correa de conexión a tierra del poste central
en el bloque de terminales. La correa no se necesitará
con la instalación eléctrica del conducto flexible.
Retírela de la unidad.
6. Conecte el cable con conexión a tierra aislado (G) en
la orejeta terminal (que se embala con este manual) y
asegure la orejeta terminal al orificio con conexión a
tierra con el tornillo verde con conexión a tierra. Ajuste
el tornillo firmemente, pero no lo ajuste en exceso.
7. Conecte el cable rojo (R) a la orejeta terminal y
coloque la orejeta terminal en el poste izquierdo.
Vuelva a colocar la tuerca/arandela en el poste y
ajústela hasta 20 in/lb (2.26 nm) de apriete.
8. Conecte el cable negro (B) a la orejeta terminal y
coloque la orejeta terminal en el poste derecho. Vuelva
