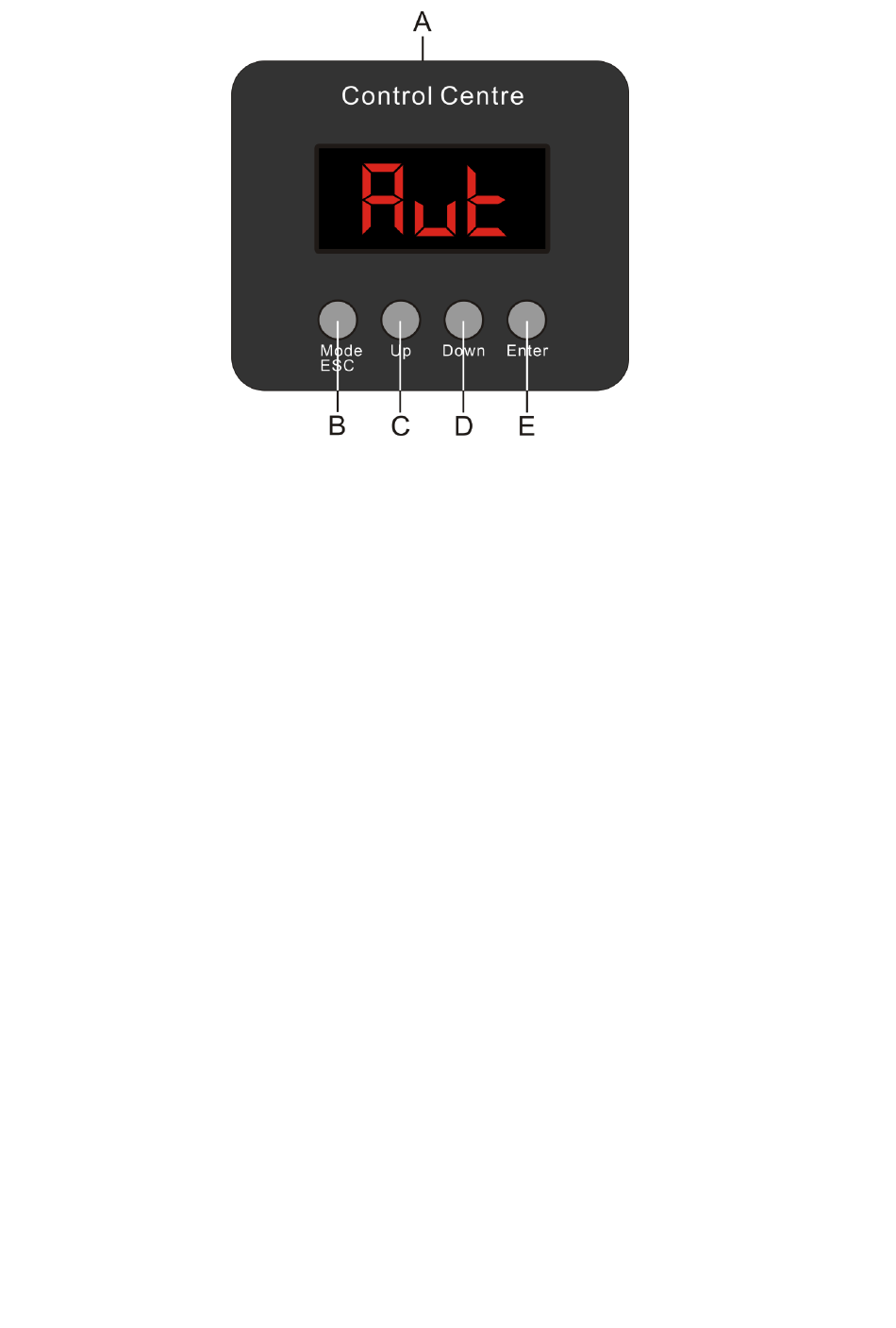

Panneau de contrôle
A. Écran LCD
B. Bouton Mode/ESC
C. Bouton Up
Mode de contrôle
Les appareils sont adressés individuellement sur un câble et connectés au contrôleur.
Les appareils répondent donc au signal DMX du contrôleur (si vous avez sélectionné et sauvegardé une
adresse DMX, le contrôleur affiche automatiquement celle-ci lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Phantom répondra au contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 12 canaux.
Si vous utilisez plusieurs Phantoms, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Phantom devrait être 1 (d001) ; celle du second Phantom devrait être
1 + 12 = 13 (d013) ; celle du troisième Phantom devrait être 13 + 12 = 25 (d025), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Phantom
correctement.
Si un ou deux Phantoms partagent une même adresse, ils fonctionneront de la même manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage ».
Contrôle :
après avoir défini les adresses de tous les Phantoms, vous pouvez commencer à les faire
fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Phantom détecte automatiquement si des données DMX 512 sont reçues
ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Phantom.
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
D. Bouton Down
E. Bouton Enter
12
Fig. 5
