5 DESCRIPTION DU SYSTÈME
5.1 Utilisation prévue
La tête de recopie de position type 8685 et la tête de commande
type 8686 sont prévues pour être montées sur les actionneurs
pneumatiques des vannes de type 2036 pour la commande de
fluides.
5.2 Description générale
La tête de recopie de position type 8685 et la tête de commande
type 8686 sont prévues exclusivement pour le montage intégré
sur un actionneur de la vanne à membrane type 2036 de dimen-
sions RV50, RV70 et RV110.
La taille d'actionneur est adaptée à l'aide d'interrupteurs DIP.
La saisie de la position de la vanne est effectuée par un aimant
permanent sur le prolongement de la tige. Lors du mouvement
de course, le prolongement de la tige est dirigé chaque fois le
long d'un capteur Reed (position finale inférieure/supérieure).
À côté de la réponse de position électrique, l'état de l'appareil
est représenté visuellement sur la tête de recopie de position
et la tête de commande par des LED de couleur. Sur la tête de
commande, l'état des vannes pilote intégrées est également
indiqué par des LED.
Sur la variante avec communication par interface AS, des LED
d'état du bus sont également activées.
94
Type 8685 / 8686
Description du système

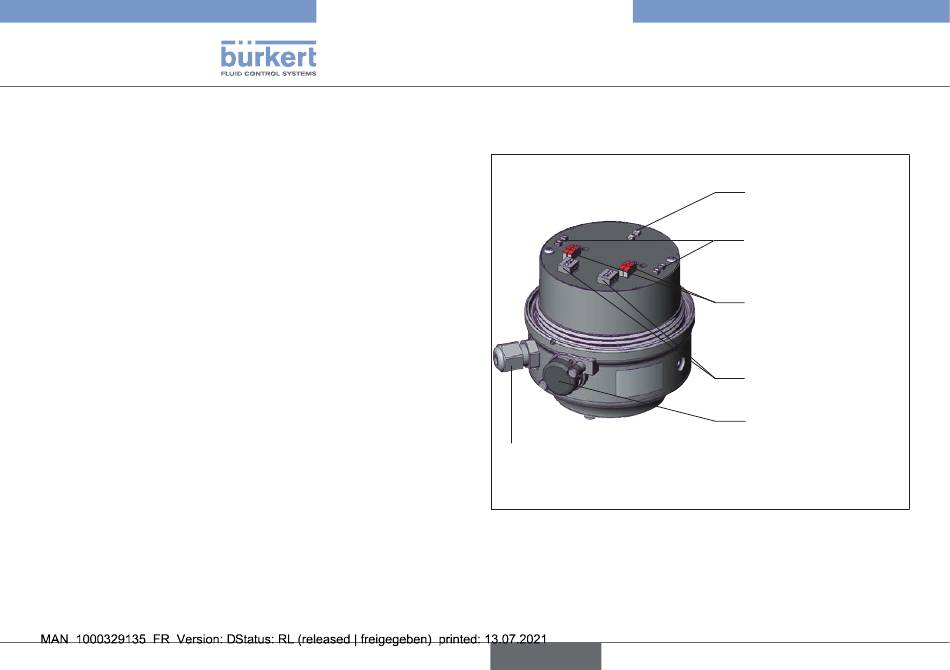

5.3 Montage de la tête de recopie de
position type 8685
Vue sans capot
transparent :
Raccordement électrique
presse-étoupe à vis M12 x 1,5
ou connecteur rond M12 x 1
Fig. 1: Montage de la tête de recopie de position type 8685
français
Etat des LED
interface AS
Etat des LED
actionneur MARCHE/
ARRÊT (position finale)
Commutateur à cou-
lisse
Sélection de la couleur
Position finale
Interrupteur DIP
sélection RV50/70/110
Limiteur de pression
(pour la protection
contre la pression inté-
rieure trop élevée en
cas de défaut)
