Type 8685 / 8686
Installation électrique
9 INSTALLATION ÉLECTRIQUE
9.1 Consignes de sécurité
DANGER !
Risque de choc électrique.
▶ Avant de travailler sur l'installation ou l'appareil, couper la ten-
sion et empêcher toute remise sous tension par inadvertance.
▶ Respecter les réglementations en vigueur pour les appareils élec-
triques en matière de prévention des accidents et de sécurité.
AVERTISSEMENT !
Risque de blessures dû à une installation non conforme.
▶ L'installation doit être effectuée uniquement par un person-
nel qualifié et habilité disposant de l'outillage approprié.
Risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
▶ Empêchez tout actionnement involontaire de l'installation.
▶ Garantissez un redémarrage contrôlé après l'installation.
9.2
9.2.1
Raccordement d'appareils avec presse-étoupe, type 8685
→ Pour le raccordement électrique avec presse-étoupe, utiliser
une section de câble de 0,25 mm².
Vis de fixation
M4 (2x)

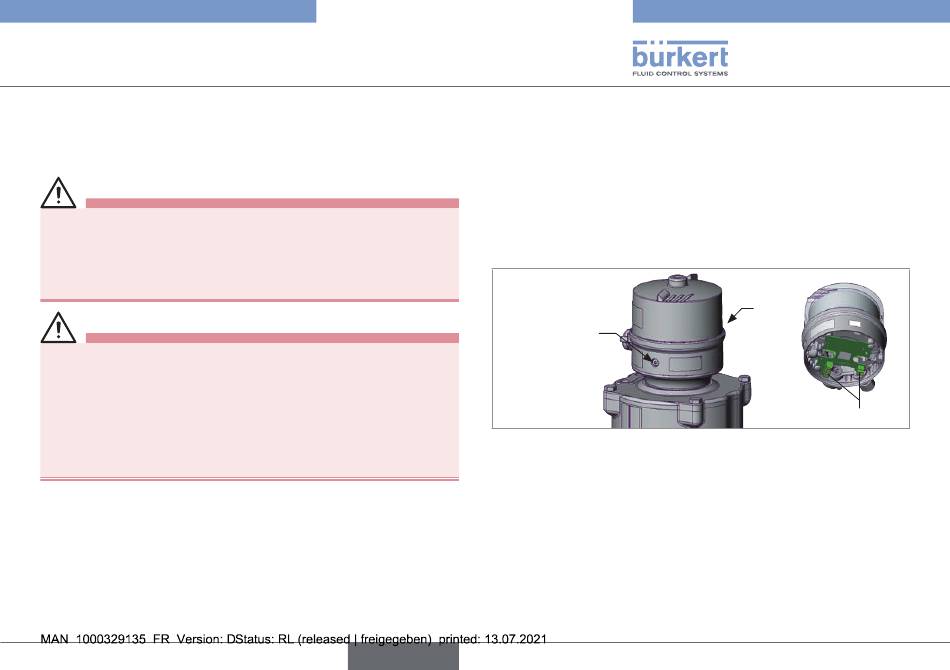

Fig. 15:
→
Desserrer les vis de fixation M4 et retirer la tête de recopie de
position vers le haut (uniquement pour une tête de recopie de
position déjà montée).
→
Monter le presse-étoupe, si nécessaire (env. 1,5 Nm).
→ Passer les câbles à travers le presse-étoupe.
français

Variante d'appareil 24 V DC

Installation électrique tête de recopie
de position type 8685
Position des bornes vissées de type 8685
Bornes vissées
