Type 8685 / 8686
Installation électrique
Raccordement d'appareils avec presse-étoupe, type 8686
→ Pour le raccordement électrique avec presse-étoupe, utiliser
une section de câble de 0,25 mm².
Vis de fixation
M4 (2x)

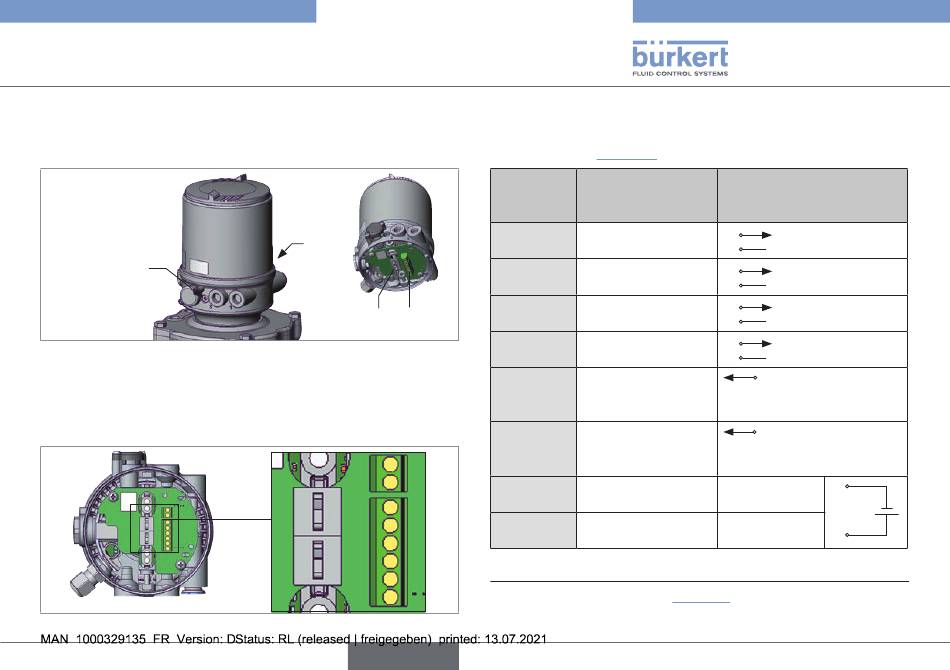

Fig. 20: Position des bornes vissées de type 8686
→
Desserrer les vis de fixation M4 et retirer la tête de commande
vers le haut (uniquement pour une tête de commande déjà
montée)
→
Monter le presse-étoupe, si nécessaire (env. 1,5 Nm).
Fig. 21: Désignation sur circuit imprimé du type 8686
→ Passer les câbles à travers le presse-étoupe.
→ Raccorder les fils aux bornes (voir affectation du raccor-
dement dans « Tab. 6 »).
Désignation
sur circuit
imprimé
Support
Bornes
de câbles
vissées
Valve 2
Valve 1
24 V
GND
Valve1
Valve2
Top1
Tab. 6:
Bot1
Top2
4) Affectation d'actionneur voir « Fig. 19 ».
Bot2
français
Affectation
4)
Position finale en bas -
Bot 2
Bot actionneur 2
Position finale en haut -
Top 2
Top actionneur 2
Position finale en bas -
Bot 1
Bot actionneur 1
Position finale en haut -
Top 1
Top actionneur 1
Commande de vanne
Y2 Actionneur 2
actionné
Commande de vanne
Y1 Actionneur 1
actionné
GND
Tension de service -
24 V
Tension de service +
Raccordement avec presse-étoupe de type 8686
Câblage externe
24 V / 0 V (max. 0,1 A)
GND
24 V / 0 V (max. 0,1 A)
GND
24 V / 0 V (max. 0,1 A)
GND
24 V / 0 V (max. 0,1 A)
GND
très active,
pour activer, relier à du
24 V
très active,
pour activer, relier à du
24 V
GND
24 V DC ± 10 %
