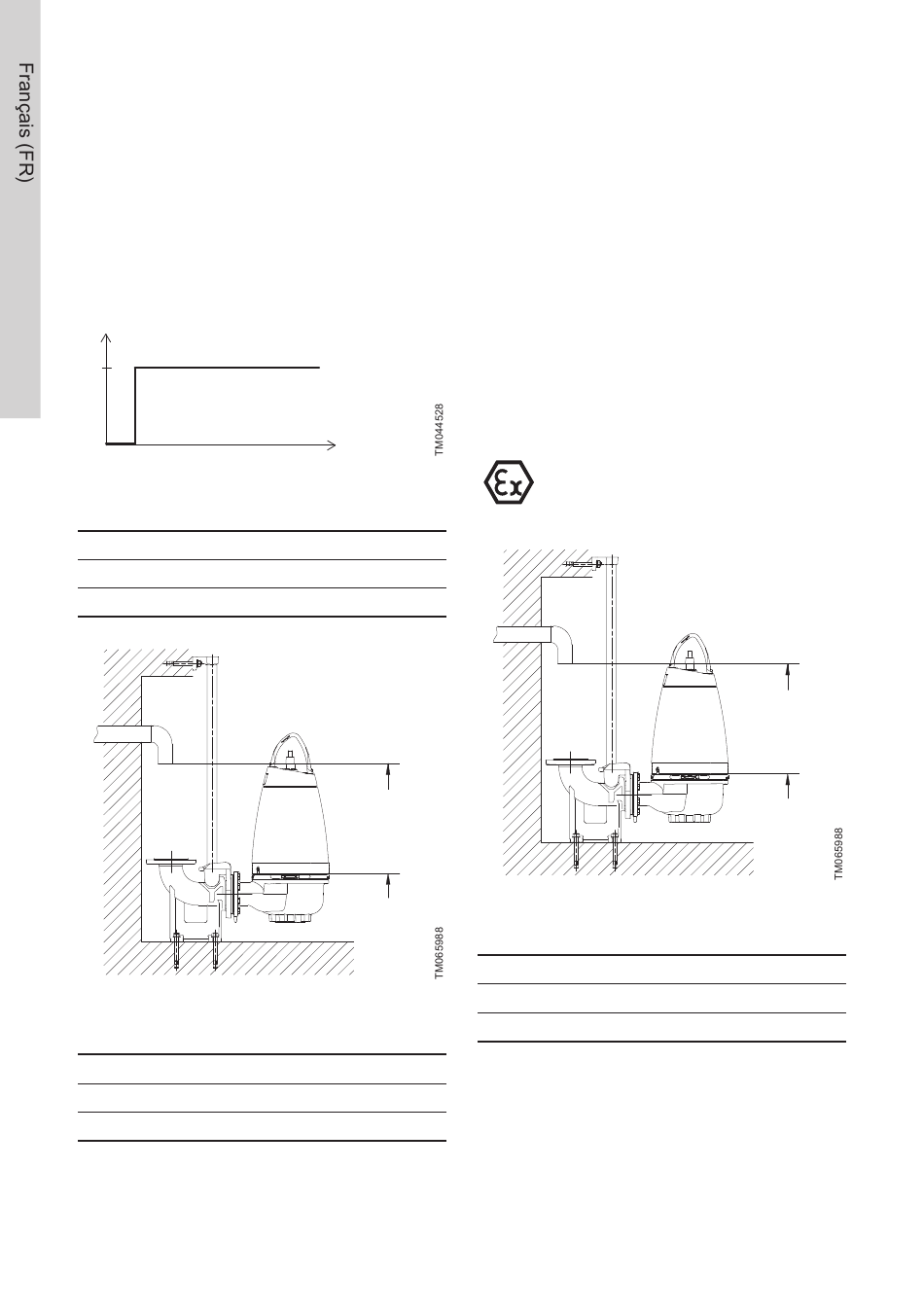

8.1 Mode de fonctionnement

Les pompes SE1 et SEV conviennent aux situations
suivantes :
• Installation en fosse sèche sans refroidissement
moteur séparé
• Installation immergée.
S1, fonctionnement en continu
Avec ce mode de fonctionnement, la pompe peut
fonctionner en continu lorsque le corps de pompe est
complètement immergé.
P
O
S
Fonctionnement S1
Pos. Description
O Fonctionnement
S Arrêt
Niveaux de démarrage et d'arrêt
Pos. Description
1 Max.
2 Min.
348
8.2 Niveaux de démarrage et d'arrêt
La différence entre les niveaux de démarrage et
d'arrêt peut être réglée en modifiant la longueur libre
du câble de l'interrupteur à flotteur.
Câble libre long = grande différence de niveau.
Câble libre court = petite différence de niveau.
• Pour empêcher toute pénétration d'air et toute
vibration, installer le capteur de niveau d'arrêt de
telle sorte que la pompe s'arrête avant que le
niveau du liquide n'atteigne le bord supérieur du
collier de serrage.
• Installer le capteur de niveau de démarrage de
façon à ce que la pompe démarre au niveau
requis. La pompe doit toujours démarrer avant
que le niveau du liquide n'atteigne le bas de la
tuyauterie d'aspiration pour éviter le reflux des
égouts.
t
1
2
Niveaux de démarrage et d'arrêt
Pos.
1
2
S'assurer que le volume effectif de la fosse ne
devienne pas trop bas et que le nombre de
démarrages par heure ne dépasse pas le nombre
maximal admissible.
Le coffret de commande CU 100 ne doit
pas être utilisé pour les applications Ex.
Description
Max.
Min.
1
2
