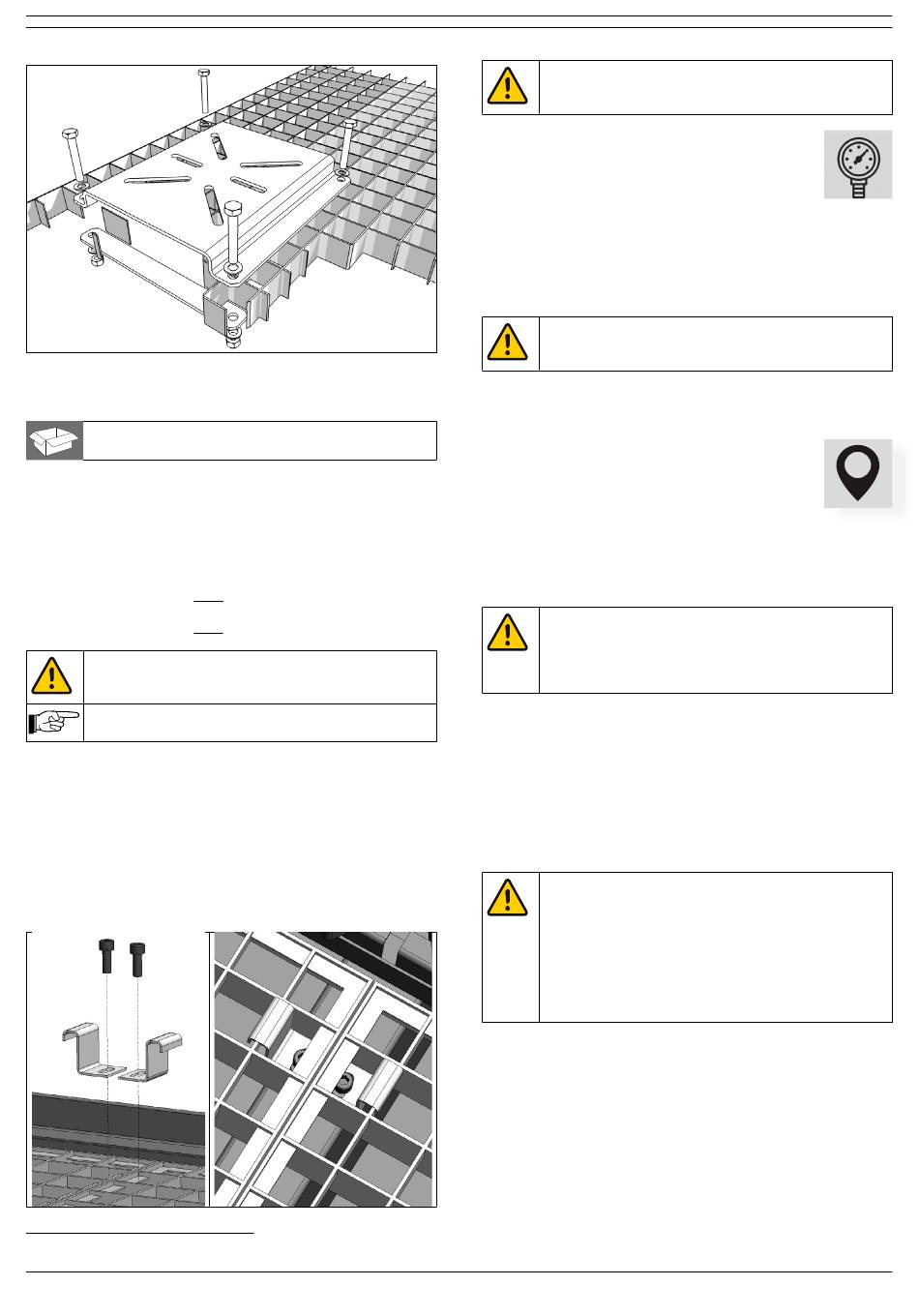

Fig. 4.21 Montage de la plaque de montage pour étau d'établi
4.4.11 Jeu de roues
□ Roue pivotante avec frein (2)
□ Roue pivotante sans frein (3)
Pour installer le jeu de roues, procédez comme suite.
• Soulevez la table aspirante à l'aide d'un chariot élévateur
ou d'un transpalette.
• Dévissez les 5 pieds de réglage.
• Montez plutôt les roulettes pivotantes ;
- roulettes pivotantes avec frein : coin avant gauche +
droit
- roulettes pivotantes sans frein : positions à l'arrière
ATTENTION !
Vissez au maximum le filetage de vis des roues
pivotantes.
Avec le jeu de roues, la hauteur de travail de la
table aspirante est fixée à 950 mm (37½ po.).
4.5 Grille de travail
Pour installer la grille de travail, procédez comme suite.
Fig. 4.1
• Dévissez le support de terre
Conservez les vis.
• Installez les grilles de travail.
• Installez le support de terre sur les deux grilles de travail.
• Fixez-le à l'aide des vis préalablement retirées.
Fig. 4.1 Support de terre (en deux pièces)
3. Le support de terre se compose de deux pièces
0507060400/210121/M DraftMax Basic | DraftMax Ultra
de la table aspirante.
3
ATTENTION !
Il est nécessaire d'appliquer le support pour mettre
à la terre les grilles de travail.
4.6 Connexion d'air comprimé
(uniquement DraftMax Ultra)
La table aspirante fonctionne sur air comprimé,
avec une pression de travail recommandée de 5 à 8
bars (72-115 psi). Vérifiez toujours que la pression de travail
est située entre ces valeurs (de préférence à 5 bars/72 psi). Si
nécessaire, montez un régulateur de pression pour éviter de la
surpression. Si la pression est trop élevée, la soupape de
sécurité du système s'ouvrira, réduisant ainsi la pression
jusqu'à ce qu'elle atteigne un niveau convenable.
ATTENTION !
L'air comprimé doit être sans eau ni huile,
conformément à la norme ISO 8573-3, classe 6.
• Branchez la table aspirante sur l'air comprimé (voir Fig.
2.3C).
4.7 Positionnement
La table aspirante peut être positionnée avec :
- un chariot élévateur (méthode conseillée) ; ou
- un transpalette (la table aspirante doit être
inclinée) ; ou
- des cordages de chargement soulevés par un chariot
élévateur (voir Fig. I à la page 17)
AVERTISSEMENT!
Ne pas placer le produit dans un endroit exposé aux
vibrations ou à un rayonnement thermique
provenant de sources de chaleur. Observez les
conditions environnantes décrites précédemment.
• Positionnez la table aspirante contre le mur.
• Si nécessaire :
Utilisez les pieds de réglage pour mettre à niveau la table
aspirante et pour la régler à la hauteur souhaitée (min. 920
mm - max. 970 mm) (voir également Fig. III à la page
17).
4.8 Raccordement électrique
AVERTISSEMENT!
Assurez-vous que le produit peut être branchée sur
le réseau local. Les données sur la tension
d'alimentation et la fréquence figurent sur la plaque
d'identification.
Le raccordement du câblage doit s'effectuer en
conformité avec la règlementation locale en vigueur
et ne doit être confié qu'à des techniciens de
maintenance formés et autorisés en ce sens.
La table aspirante peut être branchée sur le secteur :
- avec une prise 3~ (mis à la terre), ou
- directement sur l'alimentation électrique
• Branchez le câble d'alimentation de la table sur le secteur.
4.8.1

Sens de rotation

Assurez-vous que le sens de rotation du ventilateur est
correct.
• Mettez l'interrupteur principal en marche.
• Appuyez sur le bouton ON pour mettre en marche le
ventilateur.
11
