02/2019

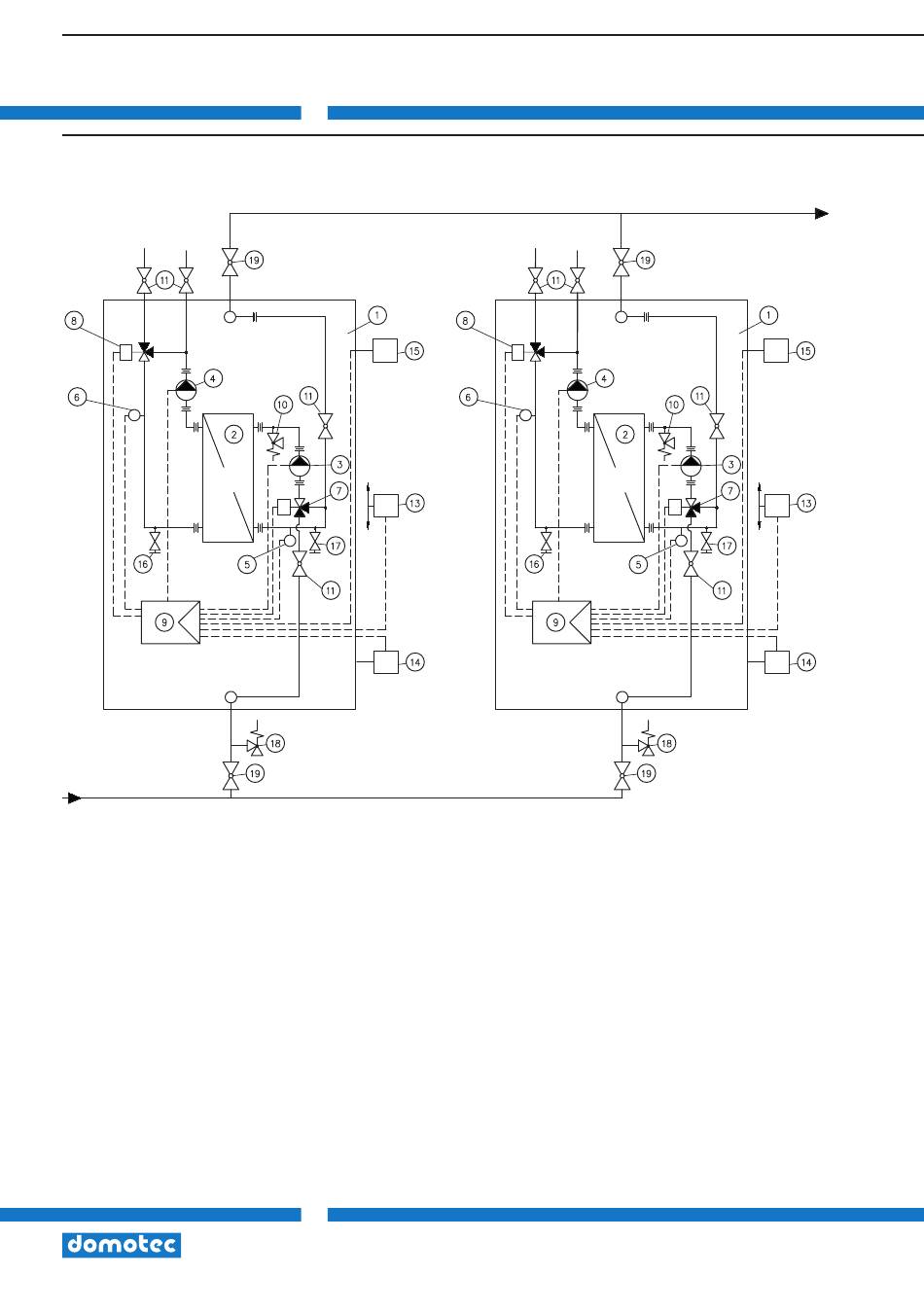

Schéma de fonctionnement pour installations doubles
(raccordements sanitaires selon le principe de Tichelmann)
DP
RP
EF
1 Accumulateur
2 Échangeur à plaques
3 Pompe de recirculation du circuit secondaire
Stratos Para 25/1–8
4 Pompe de charge du circuit primaire Stratos
Para-Z 25/1–8
5 Sonde de température de l'eau chaude sanitaire
6 Sonde de température du circuit primaire
7 Vanne mélangeuse secondaire
8 Vanne mélangeuse primaire
9 Tableau de commande électronique
10 Soupape de sécurité du circuit secondaire
11 Robinet d'arrêt
13 Sonde d'enclenchement Encl.
* Position de la sonde selon la quantité restante
(au choix du client)
Instructions de montage et de service Syncro IV
*
Encl.
Coup.
14
Téléphone 021 635 13 23, Fax 0800 805 815
DP
RP
14 Sonde d'enclenchement Coup. ( Sonde de
température ARRÊT)
15 Sonde température eau chaude
16 Robinet de vidange du circuit primaire
17 Robinet de vidange du circuit secondaire
18 Vanne de sécurité (à la charge de l'utilisateur)
19 Organe d'arrêt (à la charge de l'utilisateur)
EF = Eau froide
EC = Eau chaude
DP = Départ du circuit primaire
RP = Retour du circuit primaire
EC
*
Encl.
Coup.
