02/2019
Schéma électrique

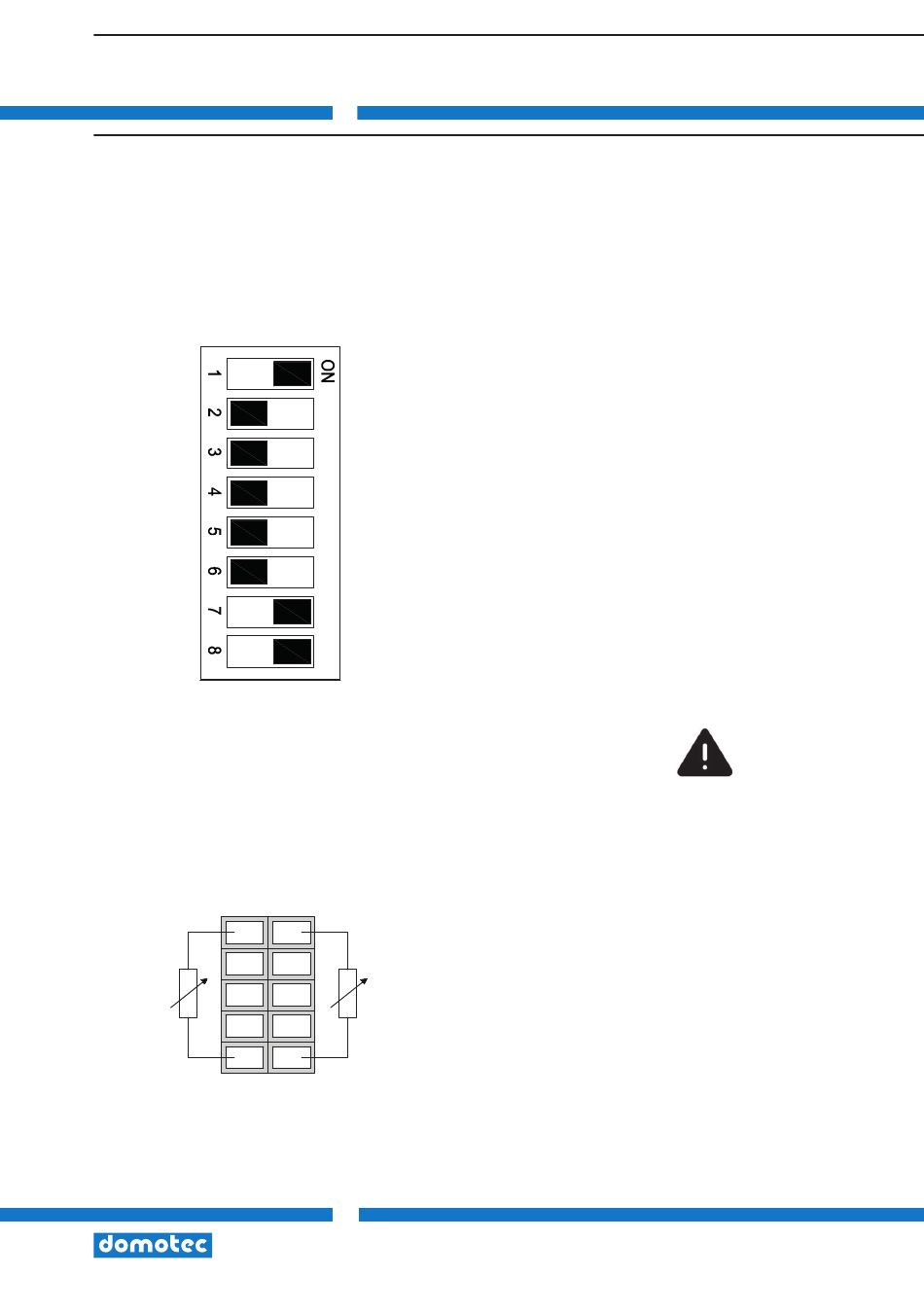

Réglage de l'interrupteur DIP
Illustration de l'état de configuration (RDO 27 D-S) une fois monté
Signal du besoin thermique avec simulation de sonde
Illustration de l'état de configuration (RDO 27 D-S) une fois monté
0
Besoin
thermique:
aucun
Connexion au connecteur 3 (pos. 1 + 2) et résistances pour la simulation du capteur
Instructions de montage et de service Syncro IV
Réglage d'usine:
Adresse de l'appareil 1
Interrupteur DIP 1 = ON
Interrupteur DIP 2 = OFF
Interrupteur DIP 3 = OFF
Interrupteur DIP 4 = OFF
Interrupteur DIP 5 = OFF
Vitesse du bus L : 500 kbps
Interrupteur DIP 6 = OFF
Interrupteur DIP 7 = ON
Résistance terminale
Interrupteur DIP 8 = ON
Réglage d'usine !
Ne pas modifier !
1
Besoin
thermique
23
Téléphone 021 635 13 23, Fax 0800 805 815
