02/2019

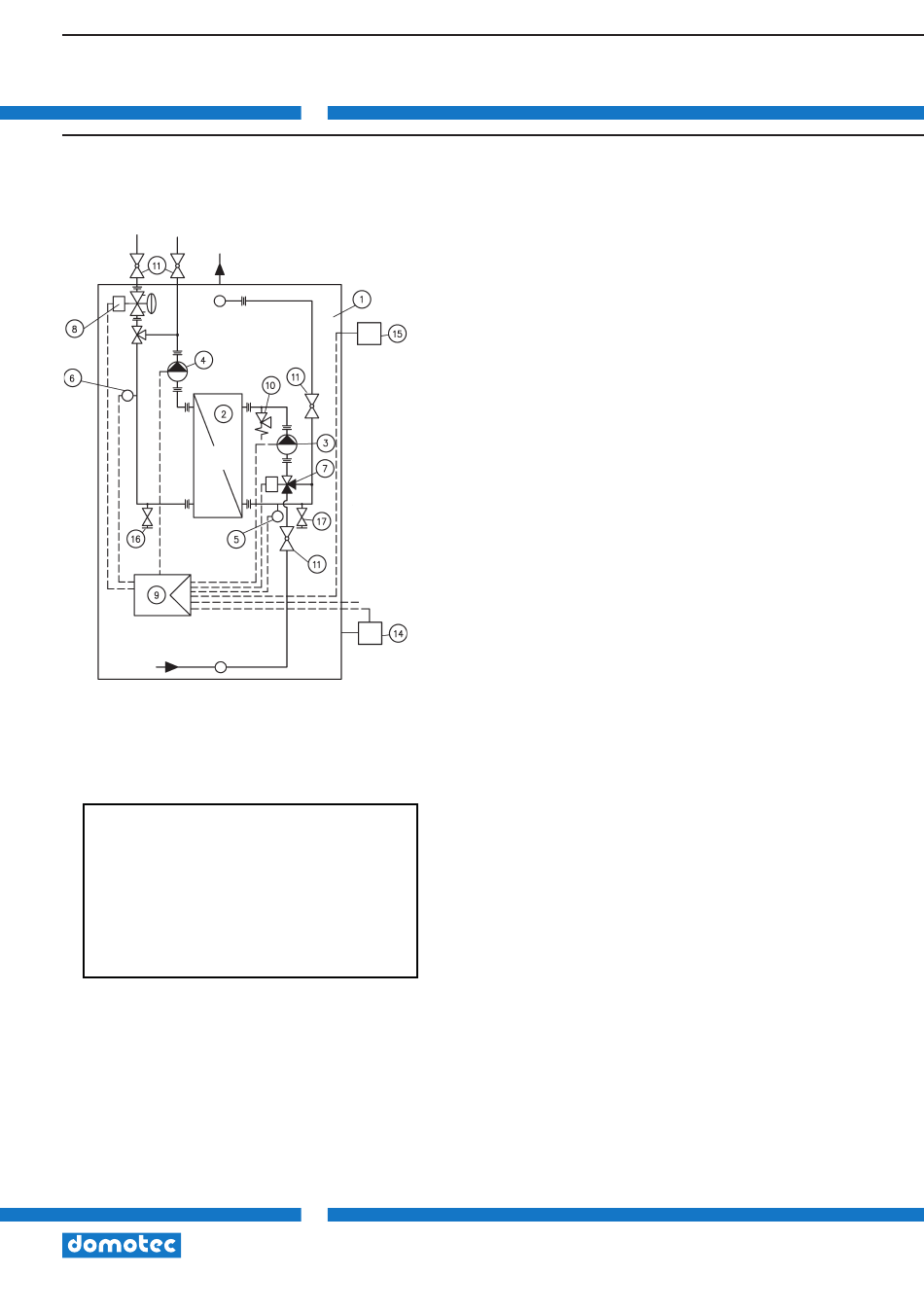

Schéma de fonctionnement avec régulation primaire à injection
DP
RP
550 L
800 L
EC
EF
Pression différentielle min. nécessaire
au circuit primaire:
SYN C5 V 3700 l/h 26 kPa
SYN C3 V 2900 l/h 24 kPa
SYN C2 V 2200 l/h 22 kPa
Instructions de montage et de service Syncro IV
1 Accumulateur
2 Échangeur à plaques
3 Pompe de recirculation du circuit secondaire
1000 L
1500 L
2000 L
4 Pompe de charge du circuit primaire Stratos
5 Sonde de température de l'eau chaude sanitaire
6 Sonde de température du circuit primaire
7 Vanne mélangeuse secondaire
8 Vanne d'injection
Encl.*
9 Tableau de commande électronique
10 Soupape de sécurité circuit secondaire
�
1
1
1
1
1
11 Robinet d'arrêt (compris dans la livraison,
1
1
1
1
_J
13 Sonde d'enclenchement Encl.
Coup.
14 Sonde d'enclenchement Coup. (Sonde de cou-
15 Sonde de température de l'eau chaude
16 Robinet de vidange du circuit primaire
17 Robinet de vidange du circuit secondaire
EF = Eau froide (EF)
EC = Eau chaude (EC)
DP = Départ primaire
RP = Retour primaire
12
Téléphone 021 635 13 23, Fax 0800 805 815
Stratos Para 25/1–8
Para-Z 25/1–8
8 bars / 800 kPa
montage assuré par l'utilisateur) seulement
raccordements primaire
* Position de la sonde selon la quantité restante
(au choix du client)
pure)
