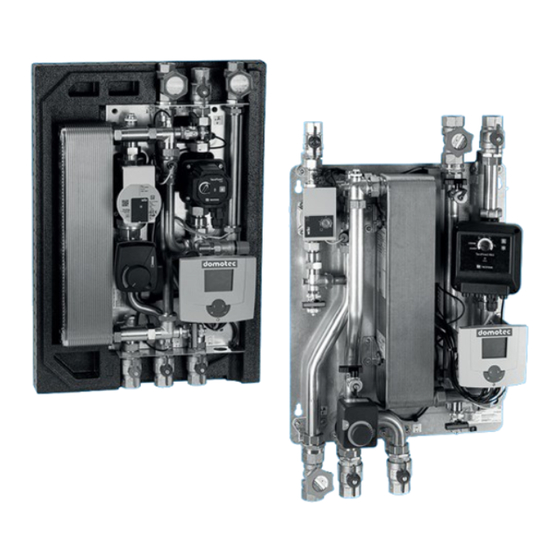

- Page 1 08/2021 Station d’eau sanitaire Cronus 025 ST, 050, 070, 100 c h a u d e m e n t r e c o m m a n d é...
-
Page 2: Table Des Matières
Données techniques Cronus 050 Données techniques Cronus 070 Données techniques Cronus 100 Description du mode de fonctionnement Composants de la station d'eau sanitaire Cronus 025 ST + 050 Composants de la station d'eau sanitaire Cronus 070 + 100 Options Cronus Montage en cascade Circulation intégrée... -
Page 3: Vue D'ensemble
Stations d’eau sanitaire Cronus Vue d’ensemble Stations d'eau sanitaire Type Désignation CRO 025 ST Station d’eau sanitaire sans circulation jusqu'à 23 l/min à 60 °C pour une température primaire de 70 °C CRO 025 ST z Station d’eau sanitaire avec circulation jusqu'à 23 l/min à 60 °C pour une températureprimaire de 70 °C CRO 025 ST zs Station d’eau sanitaire avec circulation jusqu'à... -
Page 4: Données Techniques Cronus 025 St
• Temp. de service maximale : 95 °C 195.5 195.5 134.5 134.5 Ill. 1 : Plan coté Cronus 025 ST • Pression de service maximale : 9 bars • Soupape de sécurité (autoprotection) : 10 bars de pression d’échappement et 9 bars PrimärWWVorlauf de pression de fermeture PrimärWWRücklauf 1... -
Page 5: Données Techniques Cronus 050
1" IG / Mit Zirkulationspumpe, ega2 273.6625.000 ¾" IG ohne ZweiZonen Rücklaufeinschichtung 1" IG / Mit Zirkulationspumpe Stations d’eau sanitaire Cronus 273.6620.000 ¾" IG und ZweiZonen Rücklaufeinschichtung aube): Données techniques Cronus 050 MASSZEICHNUNG blech esign 1 Départ primaire de l’eau chaude EC 1" 265.5 70 70.8 63.7... -
Page 6: Données Techniques Cronus 070
Mit Zirkulationspumpe, ohne 273.5266.000 ZweiZonen Rücklaufeinschichtung Stations d’eau sanitaire Cronus Mit Zirkulationspumpe und 273.5269.000 ZweiZonen Rücklaufeinschichtung Données techniques Cronus 070 MASSZEICHNUNG 1 Départ primaire de l’EF (eau froide) 1 1/4" 47.5 47.5 48.5 48.5 2 Retour primaire (retour en partie basse de l'accumulateur) 1 1/4" 3 Retour primaire (retour en partie médiane de l'accumulateur version zs) 1 1/4"... -
Page 7: Données Techniques Cronus 100
273.2556.000 ZweiZonen Rücklaufeinschichtung Mit Zirkulationspumpe und ZweiZonen 273.2259.000 X CL Stations d’eau sanitaire Cronus Rücklaufeinschichtung aube): Données techniques Cronus 100 MASSZEICHNUNG blech 1 Arrivée primaire eau chaude 1 1/4" 47.5 47.5 48.5 48.5 2 Retour primaire (retour en partie basse de l'accumulateur) 1 1/4" 3 Retour primaire (retour en partie médiane de l'accumulateur version zs) 1 1/4"... -
Page 8: Description Du Composant
Stations d’eau sanitaire Cronus Description du composant Composants de la station d'eau sanitaire Cronus 025 ST + 050 Emplacement des composantes 1 Sonde de température 2 Purgeur 3 Échangeur thermique 4 Pompe primaire 5 Régulateurs 6 Vannes de remplissage et de vidange 7 Option : circulation intégrée... -
Page 9: Options Cronus
Stations d’eau sanitaire Cronus Options Cronus Montage en cascade La station d'eau sanitaire peut être branchée en cascade (c'est-à-dire plusieurs stations reliées entre elles). Le montage en cascade sert à assurer la production d’eau chaude sanitaire aux heures de charge maximale, ainsi que la sécurité de fonctionnement de l’alimentation en eau chaude sanitaire. -
Page 10: Commande D'accessoires
• Dénomination de l'accessoires • Numéro de commande de l'accessoires • Quantité • Adresse de livraison Liste des accessoires pour Cronus 025 ST + 050 Type Désignation DFM 307 Kit de circulation DFM 308 Système de stratification de l’accumulateur DN32 DFM 309 Système de stratification de l’accumulateur... -
Page 11: Données De Puissance 6
Stations d’eau sanitaire Cronus Données de puissance Données relatives à la configuration et à l’exploitation Cronus 025 Tâche Valeur Unité Température de l’eau chaude pour une température °C d’accumulateur de 70 °C Débit de prélèvement pour une température d’accumulateur l/mn de 70 °C Température de service maximale côté... -
Page 12: Données Relatives À La Configuration Et À L'exploitation Cronus 050
Stations d’eau sanitaire Cronus Données relatives à la configuration et à l’exploitation Cronus 050 Tâche Valeur Unité Température de l’eau chaude pour une température °C d’accumulateur de 70 °C Débit de prélèvement pour une température d’accumulateur l/mn de 70 °C Température de service maximale côté... -
Page 13: Données Relatives À La Configuration Et À L'exploitation Cronus 070
Stations d’eau sanitaire Cronus Données relatives à la configuration et à l’exploitation Cronus 070 Tâche Valeur Unité Température de l’eau chaude pour une température °C d’accumulateur de 70 °C Débit de prélèvement pour une température d’accumulateur l/mn de 70 °C Température de service maximale côté... -
Page 14: Données Relatives À La Configuration Et À L'exploitation Cronus 100
Stations d’eau sanitaire Cronus Données relatives à la configuration et à l’exploitation Cronus 100 Tâche Valeur Unité Température de l’eau chaude pour une température °C d’accumulateur de 70 °C Débit de prélèvement pour une température d’accumulateur l/mn de 70 °C Température de service maximale côté... -
Page 15: Schéma Hydraulique Du Modèle Cronus 025 St + 050
Stations d’eau sanitaire Cronus Schémas Schéma hydraulique du modèle Cronus 025 ST + 050 1 Départ primaire 1" 2 Retour primaire (retour en partie médiane de l'accumulateur version zs) 1" 3 Retour primaire 2 (retour en partie médiane de l'accumulateur zs) 1"... -
Page 16: Schéma Hydraulique Du Modèle Cronus 070 + 100
Stations d’eau sanitaire Cronus TTF Peta CL ■ mit Zirkulation Schéma hydraulique du modèle Cronus 070 + 100 ■ mit Umschaltventil IG 1" IG 1-1/4" IG 1-1/4" 1 Départ primaire 1 1/4" 2 Retour primaire (retour en partie basse de l'accumulateur) 1 1/4" 3 Retour primaire 2 (retour en partie médiane de l'accumulateur zs) 1 1/4"... - Page 17 Hydraulikschemas TACOTHERM FRESH MEGA2 / M Stations d’eau sanitaire Cronus Schéma de cascade mise en cascade de circulation externe Téléphone 021 635 13 23, Fax 0800 805 815...
-
Page 18: Schéma Cascade Master Fix
TACOTHERM FRESH MEGA2 / MEGA2 X Hydrauliksch Stations d’eau sanitaire Cronus Schéma cascade Master Fix Téléphone 021 635 13 23, Fax 0800 805 815... -
Page 19: Schéma Cascade Sans Circulation
Hydraulikschemas TACOTHERM FRESH MEGA Stations d’eau sanitaire Cronus Schéma cascade sans circulation Téléphone 021 635 13 23, Fax 0800 805 815... -
Page 20: Schéma Électrique Du Contrôleur Tem
Stations d’eau sanitaire Cronus Schéma électrique du contrôleur TEM Téléphone 021 635 13 23, Fax 0800 805 815... - Page 21 Stations d’eau sanitaire Cronus Diagrammes TACOTHERM FRESH MEGA3 | STATION D’EAU CHAUDE SANITAIRE Diagrammes pour le modèle Cronus 025 ST DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 50K (10 ... 60 °C) D) Perte de pression secondaire Perte de pression de l’eau froide et circulation (secondaire)
-
Page 22: Diagrammes Pour Le Modèle Cronus 025 St
Stations d’eau sanitaire Cronus Diagrammes pour le modèle Cronus 025 ST TACOTHERM FRESH MEGA3 | STATION D’EAU CHAUDE SANITAIRE DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 35K (10 ... 45 °C) D) Perte de pression secondaire Perte de pression de l’eau froide et circulation (secondaire) - Page 23 Stations d’eau sanitaire Cronus Diagrammes pour le modèle Cronus 050 TACOTHERM FRESH MEGA3 X | STATION D’EAU CHAUDE SANITAIRE DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 50K (10 ... 60 °C) D) Perte de pression secondaire Perte de pression de l’eau froide et circulation (secondaire) Pompe de circulation min Pompe de circulation max...
-
Page 24: Diagrammes Pour Le Modèle Cronus 050
Stations d’eau sanitaire Cronus Diagrammes pour le modèle Cronus 050 TACOTHERM FRESH MEGA3 X | STATION D’EAU CHAUDE SANITAIRE DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 35K (10 ... 45 °C) D) Perte de pression secondaire Perte de pression de l’eau froide et circulation (secondaire) Pompe de circulation min Pompe de circulation max... - Page 25 Stations d’eau sanitaire Cronus Diagrammes pour le modèle Cronus 070 TACOTHERM FRESH PETA2 (C/CL) | STATION D’EAU CHAUDE SANITAIRE DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 50K (10 ... 60 °C) D) Perte de pression secondaire Perte de pression secondaire Perte de pression secondaire circulation Pompe de circulation min...
-
Page 26: Diagrammes Pour Le Modèle Cronus 070
Stations d’eau sanitaire Cronus Diagrammes pour le modèle Cronus 070 TACOTHERM FRESH PETA2 (C/CL) | STATION D’EAU CHAUDE SANITAIRE DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 35K (10 ... 45 °C) D) Perte de pression secondaire Perte de pression secondaire Perte de pression secondaire circulation Pompe de circulation min... - Page 27 Stations d’eau sanitaire Cronus Diagrammes pour le modèle Cronus 100 TACOTHERM FRESH PETA2 X (C/CL) | STATION D’EAU CHAUDE SANITAIRE DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 50K (10 ... 60 °C) D) Perte de pression secondaire Perte de pression secondaire Perte de pression secondaire circulation Pompe de circulation min...
-
Page 28: Diagrammes Pour Le Modèle Cronus 050
Stations d’eau sanitaire Cronus Diagrammes pour le modèle Cronus 100 TACOTHERM FRESH PETA2 X (C/CL) | STATION D’EAU CHAUDE SANITAIRE DIAGRAMMES DE DEBIT ET DE PERTES DE CHARGE CHAUFFAGE DE L’EAU FROIDE DE 35K (10 ... 45 °C) D) Perte de pression secondaire 1000 Perte de pression secondaire 1000... - Page 29 Stations d’eau sanitaire Cronus Téléphone 021 635 13 23, Fax 0800 805 815...
- Page 30 Stations d’eau sanitaire Cronus Téléphone 021 635 13 23, Fax 0800 805 815...
- Page 31 Stations d’eau sanitaire Cronus Téléphone 021 635 13 23, Fax 0800 805 815...
- Page 32 Route de la Z. I. du Verney 4 T 021 635 13 23 1070 Puidoux Fax 0800 805 815 Domotec sur Internet www.domotec.ch info@domotec.ch Plus de 4000 chauffe-eau en plus de 300 exécutions en stock et rubans chauffants au- torégulants avec leur technique de raccordement et de régulation.
