02/2019

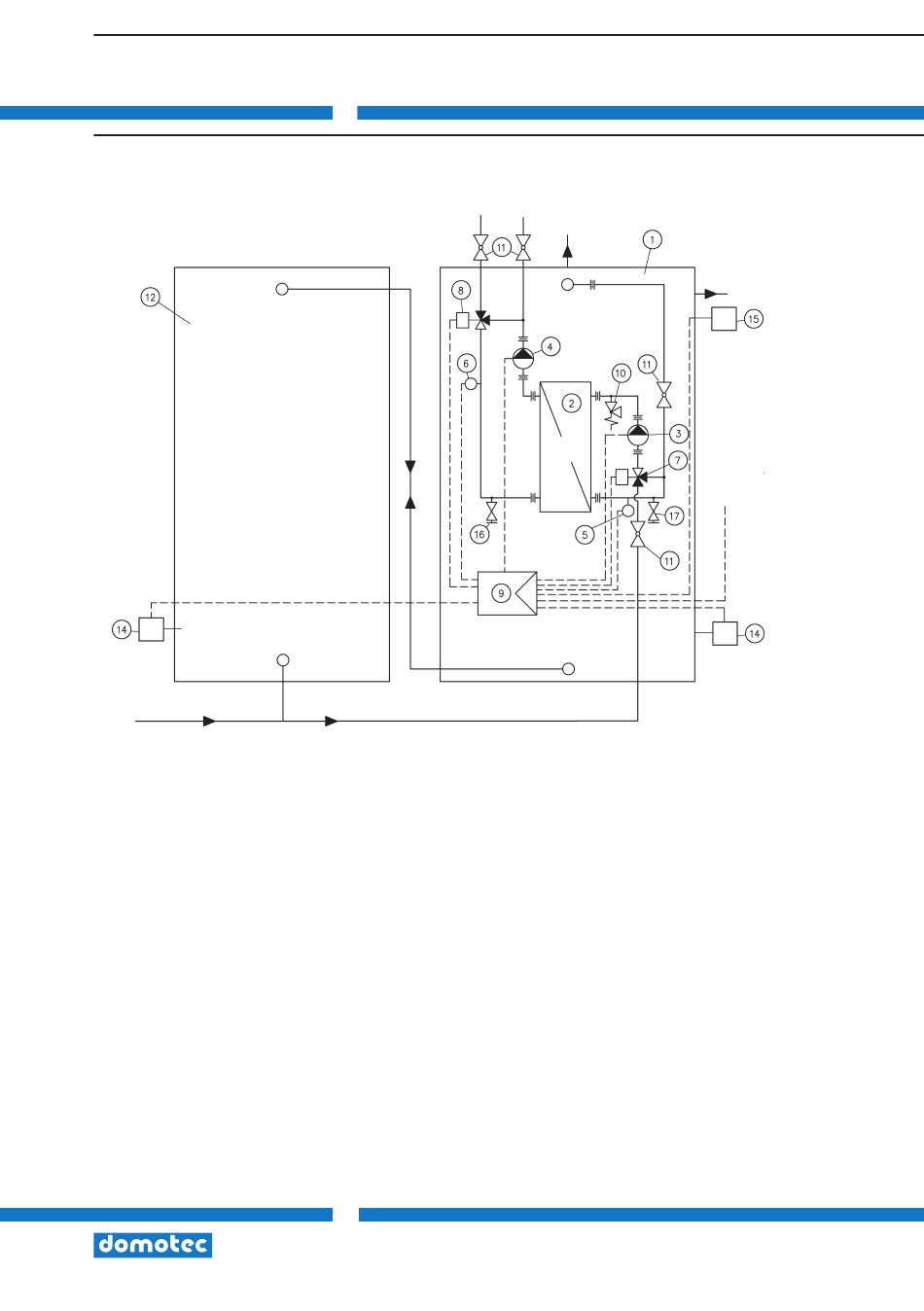

Schéma de fonctionnement Syncro avec accumulateur additionnel
EF
1 Accumulateur
2 Échangeur à plaques
3 Pompe de recirculation du circuit secon-
daire Stratos Para 25/1–8
4 Pompe de charge du circuit primaire Stra-
tos Para-Z 25/1–8
5 Sonde de température de l'eau chaude
sanitaire
6 Sonde de température de circuit primaire
7 Vanne mélangeuse secondaire
8 Vanne mélangeuse primaire
9 Tableau de commande électronique
10 Soupape de sécurité circuit secondaire 8
bars / 800 kP
11 Robinet d'arrêt (compris dans la livraison,
le montage doit être assuré par l'utilisa-
teur) seulement raccordements primaire
Instructions de montage et de service Syncro IV
DP
RP
12 Mémoire auxiliaire
13 Sonde d'enclenchement Encl.
14 Sonde d'enclenchement Coup. (Sonde de
15 Sonde de température de l'eau chaude
16 Robinet de vidange du circuit primaire
17 obinet de vidange du circuit secondaire
EF = Eau froide (EF)
EC = Eau chaude (EC)
DP = Départ du c. primairE
RP = Retour du c. primaire
11
Téléphone 021 635 13 23, Fax 0800 805 815
550 L
EC
800 L
EC
p@
1
* Position de la sonde selon la quantité
restante (au choix du client)
coupure)
1000 L
1500 L
2000 L
*
Encl.
Coup.
