02/2019

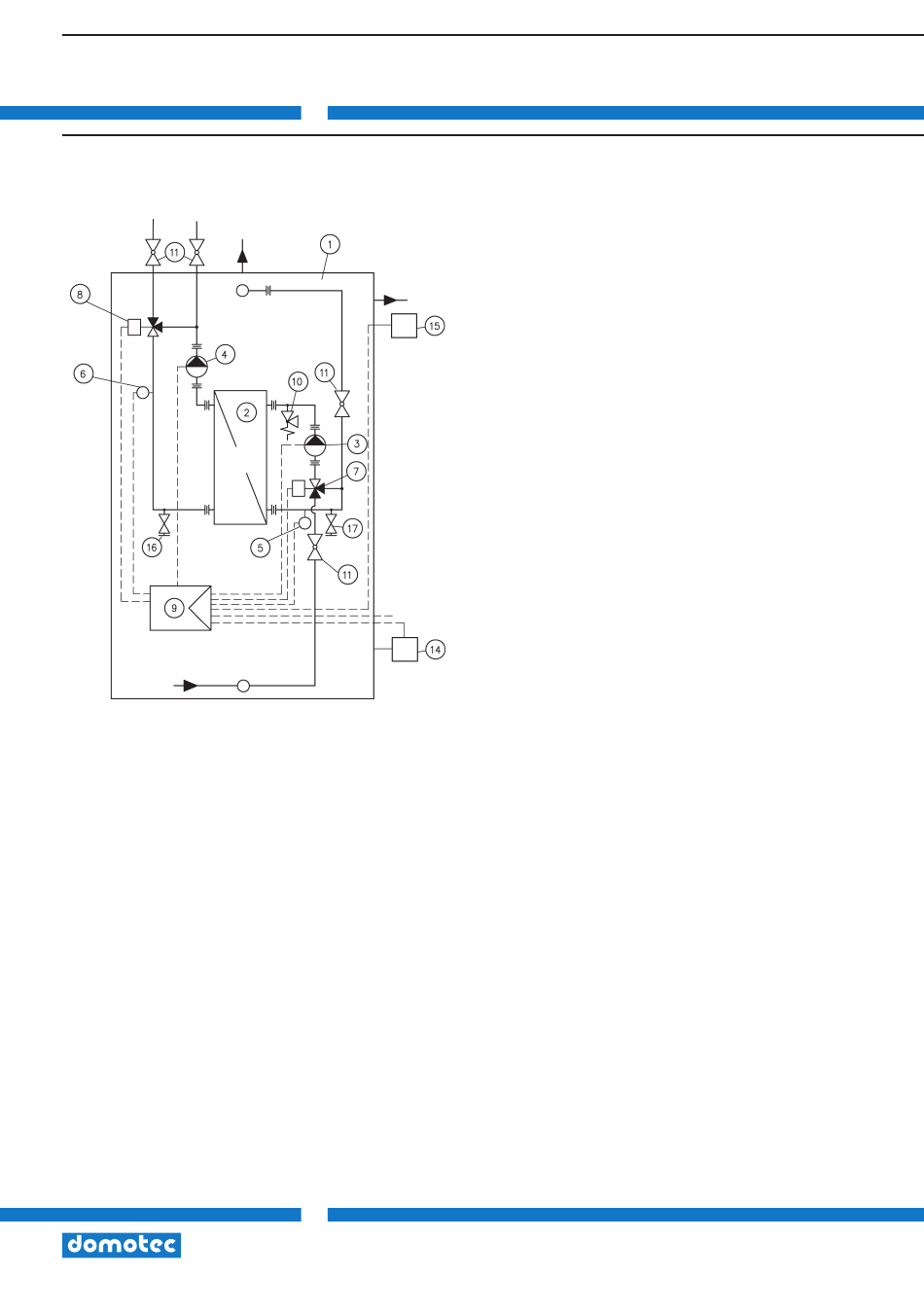

Schéma de principe avec régulation primaire par mélange
DP
RP
EC
EF
1 Accumulateur
2 Échangeur à plaques
3 Pompe de recirculation du circuit secon-
daire Stratos Para 25/1–8
4 Pompe de charge du circuit primaire
Stratos Para-Z 25/1–8
5 Sonde de température de l'eau chaude
sanitaire
6 Sonde de température de circuit pri-
maire
7 Vanne mélangeuse secondaire
8 Vanne mélangeuse primaire
9 Tableau de commande électronique
10 Soupape de sécurité circuit secondaire 8
bars / 800 kP
11 Robinet d'arrêt (compris dans la livrai-
son, le montage doit être assuré par
l'utilisateur) seulement raccordements
primaire
Instructions de montage et de service Syncro IV
550 L
800 L
1000 L
1500 L
EC
2000 L
Encl.
�
1
1
1
1
1
1
1
1
1
Coup.
_J
10
*
12 Mémoire auxiliaire
13 Sonde d'enclenchement Encl.
* Position de la sonde selon la quantité
restante (au choix du client)
14 Sonde d'enclenchement Coup. (Sonde de
coupure)
15 Sonde de température de l'eau chaude
16 Robinet de vidange du circuit primaire
17 obinet de vidange du circuit secondaire
EF = Eau froide (EF)
EC = Eau chaude (EC)
DP = Départ du c. primairE
RP = Retour du c. primaire
Téléphone 021 635 13 23, Fax 0800 805 815
