02/2019

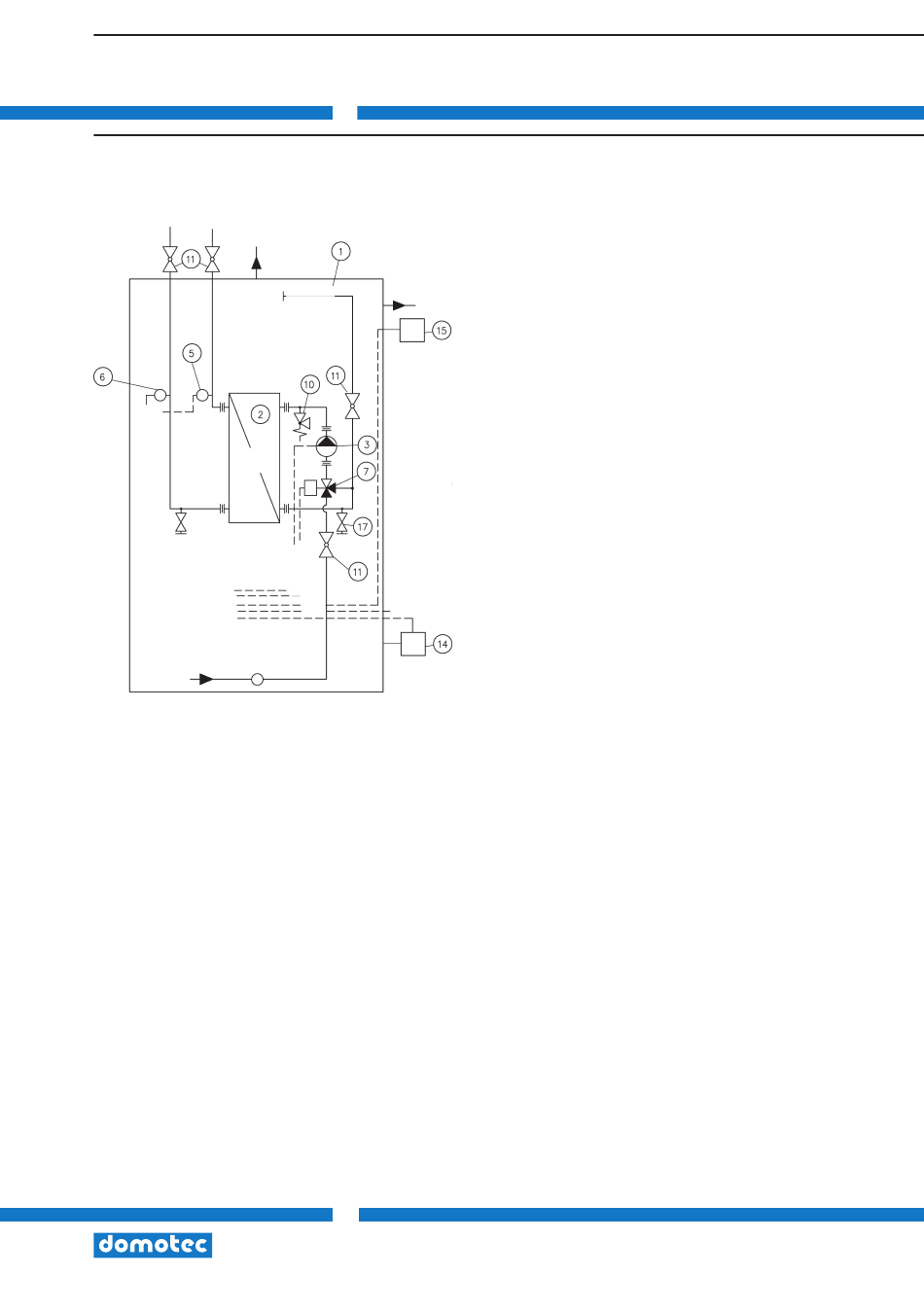

Schéma de fonctionnement pour installations de pompes à chaleur
DP
RP
550 L
800 L
EC
o--i 1 -- -
Ir
11
11
11
11
11
11
11
11
11
11
'16'
11
II
II�
11
11
�
L=- �
EF
Instructions de montage et de service Syncro IV
1000 L
EC
1500 L
2000 L
Encl.*
�
1
1
1
1
1
1
1
1
1
j
1
1
1
1
J
==
1
_ _J
Coup.
13
1 Accumulateur
2 Échangeur à plaques
3 Pompe de recirculation du circuit
secondaire Stratos Para 25/1–8
5 Sonde de température de l'eau chaude
sanitaire / Retour du circuit primaire dans
les versions pompe à chaleur
6 Sonde de température du circuit primaire
7 Vanne mélangeuse secondaire
9 Tableau de commande électronique
10 Soupape de sécurité du circuit secondaire
8 bars / 800 kPa
11 Robinet d'arrêt (compris dans la livraison,
montage assuré par l'utilisateur)
13 Sonde d'enclenchement Encl.
* Position de la sonde selon la quantité
restante (au choix du client)
14 Sonde d'enclenchement Coup. (Sonde de
coupure)
15 Sonde de température de l'eau chaude
16 Robinet de vidange du circuit primaire
17 Robinet de vidange du circuit secondaire
EF = Eau froide (EF)
EC = Eau chaude (EC)
DP = Départ primaire
RP = Retour primaire
Téléphone 021 635 13 23, Fax 0800 805 815
