Istruzioni di montaggio solo per personale specializzato
4. Far passare il cavo di collegamento del sistema di riscaldamento attraverso
il passacavi 6.
5. Collegare i fili di questo cavo di collegamento ai morsetti U – V – W – N – PE
della morsettiera 5 e ai relativi morsetti del comando della sauna. Per que-
sta operazione seguire il manuale di montaggio del comando della sauna.
6. Far passare il cavo dell'evaporatore attraverso il passacavi 8.
7. Collegare i fili del cavo dell'evaporatore ai morsetti PE – N – U1 – Wm della
morsettiera 7 e ai relativi morsetti del comando della sauna. Per questa
operazione seguire il manuale di montaggio del comando della sauna.
8. Fissare di nuovo la lamiera di copertura 2 sulla stufa della sauna.
5
6

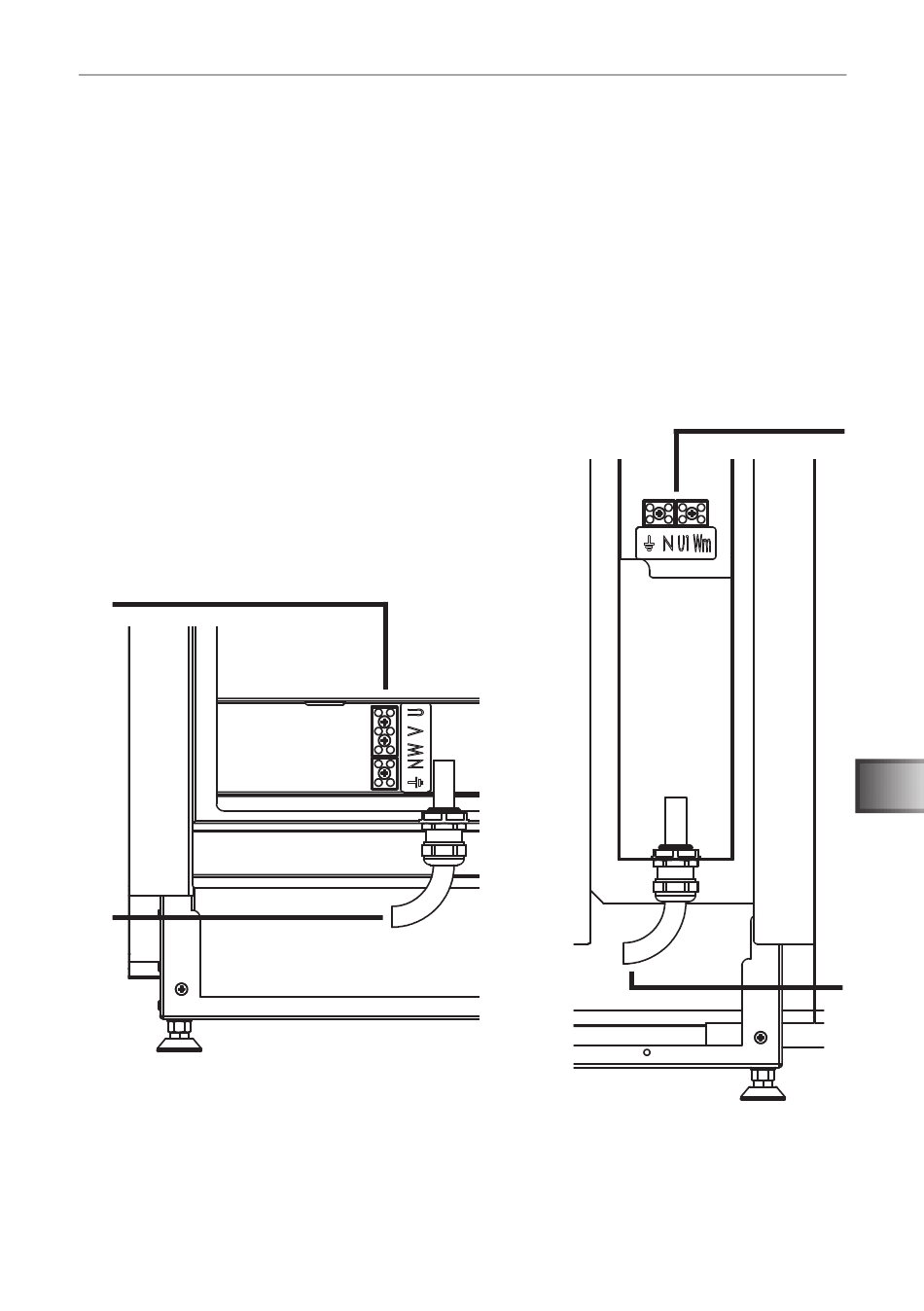

5 Morsettiera per il sistema di riscaldamento
6 Passacavi per il cavo di collegamento del sistema di riscaldamento
7 Morsettiera per l'evaporatore
8 Passacavi per il cavo dell'evaporatore
