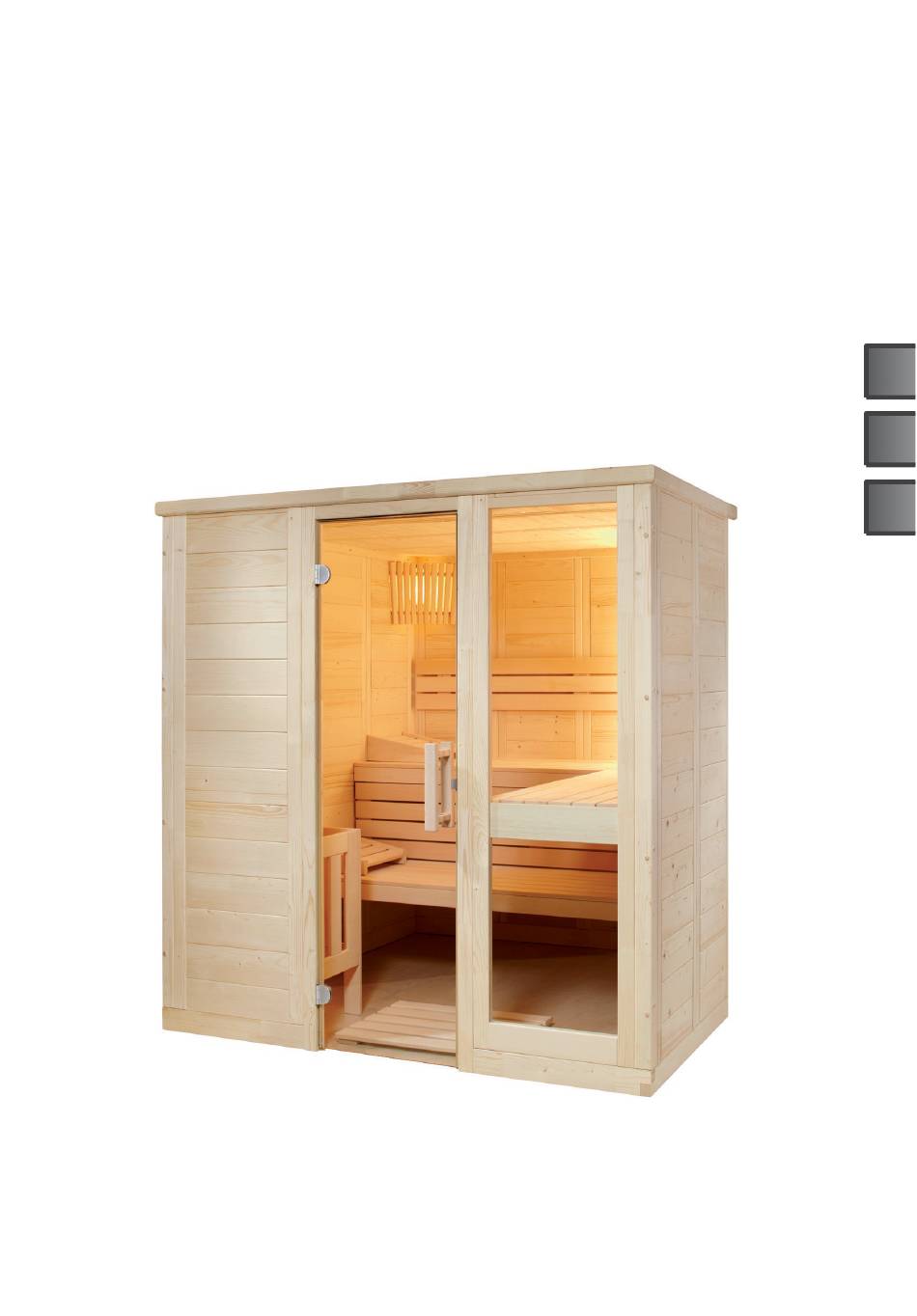

- Page 1 Massivsauna K2015 208 x 158 x 204 cm MONTAGEANLEITUNG Deutsch...

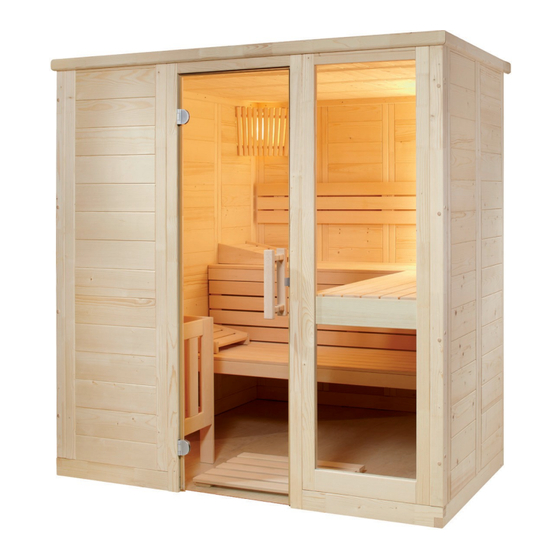

- Page 57 Sauna en bois massif K2015 208 x 158 x 204 cm INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français...
- Page 58 Table des matières 1. Préparation du montage 1.1. Outils requis 1.2. Entretien et nettoyage 1.3. Élimination 1.4. Nomenclature KOMFORT SMALL 2. Montage de la cabine 2.1. Montage du cadre de plancher 2.2. Montage des éléments muraux 2.3. Montage du toit 2.4.
-
Page 59: Préparation Du Montage
Vous avez ainsi accès à tout moment aux informations sur le produit. Vous trouverez également ces instructions de montage dans la rubrique de téléchargement de notre site Internet www.sentiotec.com/downloads. Remarques importantes : ● Avant de commencer les travaux, vérifiez au moyen de la nomenclature si toutes les pièces ont bien été... -
Page 60: Outils Requis
Instructions de montage et mode d‘emploi p. 4/28 1.1. Outils requis ● Marteau et cales ou maillet en caoutchouc ● Visseuse électrique avec bits pour vis en croix et Torx ● Ruban de mesure ● Foret de 3 mm de diamètre, 10 mm, 20 - 30 mm (pour câble électrique poêle de sauna) ●... -
Page 61: Entretien Et Nettoyage
Instructions de montage et mode d‘emploi p. 5/28 1.2. Entretien et nettoyage ● Le sauna doit être nettoyé au moyen d’un chiffon humide. N’utilisez que de l’eau chaude, pas de détergent. ● Si le sauna n’est pas utilisé pendant une période prolongée, nous recom- mandons de chauffer la cabine une fois par mois. - Page 62 Instructions de montage et mode d‘emploi p. 6/28 1.4. Nomenclature K2015 Az Désignation Dimensions Cadre de plancher 2 Cadre de plancher 66 x 9 x 4 cm 1 Cadre de plancher 204 x 9 x 4 cm 2 Cadre de plancher 156 x 9 x 4 cm Éléments muraux...
- Page 63 Instructions de montage et mode d‘emploi p. 7/28 Désignation Dimensions Équipement intérieur 1 Bancs 195 x 62 x 9 cm 1 Banc 195 x 53 x 9 cm 1 Dossiers 190 x 26 x 4 cm 1 Écran de banc 195 x 35 x 4 cm 1 Grille de protection du poêle - tilleul 57 x 75 x 2 cm...
-
Page 64: Montage De La Cabine
Instructions de montage et mode d‘emploi p. 8/28 2. Montage de la cabine La cabine peut être montée « à droite » ou « à gauche ». Référez-vous aux plans Page 26 et Page 27. 2.1. Montage du cadre de plancher 204 cm Plan 66 cm... -
Page 65: Montage Des Éléments Muraux
Instructions de montage et mode d‘emploi p. 9/28 2.2. Montage des éléments muraux Les montants d’angle et éléments muraux sont reliés par des rainures et des languettes, et sont vissés les uns aux autres. Le cadre de porte est relié aux éléments muraux par des «... - Page 66 Instructions de montage et mode d‘emploi p. 10/28 8 vis 6 x 120 mm par montant d’angle photo non contractuelle photo non contractuelle...
- Page 67 Instructions de montage et mode d‘emploi p. 11/28 Montage des éléments muraux Des trous sont prévus sur l’élément électrique afin de poser le câble. Pour la position, consultez Page 26 et Page 27. Élément électrique à droite - sortie d’air derrière à gauche. Élément électrique à...
- Page 68 Instructions de montage et mode d‘emploi p. 12/28 Insérer le cadre de porte Retirer la barre de transport du cadre Insérer le cadre de porte de porte Placez le cadre de porte du haut vers le bas sur les éléments muraux. Assurez-vous que l’orientation des «...
- Page 69 Instructions de montage et mode d‘emploi p. 13/28 Vissage des éléments muraux Contrôlez les angles droits avant de visser les éléments muraux. Consultez le conseil page 4. Foret de 3 mm, 15 vis 4 x 70 mm...
-
Page 70: Montage Du Toit
Instructions de montage et mode d‘emploi p. 14/28 2.3. Montage du toit Baguettes d’appui de toit 4 cm 14 vis 4 x 70 mm... - Page 71 Instructions de montage et mode d‘emploi p. 15/28 Éléments du toit photo non contractuelle Foret de 3 mm, 12 vis 4 x 70 mm...
-
Page 72: Montage Du Registre D'aération
Instructions de montage et mode d‘emploi p. 16/28 2.4. Montage du registre d’aération Foret de 3 mm, 4 vis 3,5 x 40 mm 2.5. Montage de l’équipement intérieur Baguettes d’appui de banc Foret de 3 mm, 3 vis 5 x 70 mm 2 vis 4 x 60 mm... - Page 73 Instructions de montage et mode d‘emploi p. 17/28 Foret de 3 mm, 3 vis 5 x 70 mm 2 vis 4 x 60 mm Écran de banc 4 vis 4 x 60 mm...
- Page 74 Instructions de montage et mode d‘emploi p. 18/28 Dossier Foret de 3 mm, 4 vis 3,5 x 40 mm Env. 25 cm...
-
Page 75: Montage Des Accessoires
Instructions de montage et mode d‘emploi p. 19/28 2.6. Montage des accessoires Éclairage de sauna Mise en place des ampoules (non compris dans la livraison) Foret de 3 mm, 2 vis 4 vis 3,5 x 40 mm... - Page 76 Instructions de montage et mode d‘emploi p. 20/28 Grilles de protection de poêle Avant le montage de la grille de protection du poêle, percez la sortie pour le câble du poêle dans l’élément électrique. 2 vis 3,5 x 40 mm 4 vis 3,5 x 40 mm...
-
Page 77: Montage De La Porte En Verre
Instructions de montage et mode d‘emploi p. 21/28 2.7. Montage de la porte en verre La porte en verre peut être ouverte à gauche ou à droite. Insert en silicone ou en papier pour ferrures de porte en verre des deux côtés de la porte en verre Vis 4 x 30 mm... - Page 78 Instructions de montage et mode d‘emploi p. 22/28 Poignée de porte Les poignées sont vissées ensemble depuis l’intérieur. Introduction de la bague en silicone dans les alésages photo non contractuelle...
- Page 79 Instructions de montage et mode d‘emploi p. 23/28 Aimant de porte et tôle extérieure...
-
Page 80: Montage De La Couronne
Instructions de montage et mode d‘emploi p. 24/28 2.8. Montage de la couronne Ne montez la couronne qu’après avoir inséré les câbles vers le poêle de sauna et la commande de sauna. La baguette au niveau de l’élément électrique doit éventuellement être coupée. Foret de 3 mm, 10 vis 3,5 x 40 mm... -
Page 81: Montage De La Baguette Couvre-Joint
Instructions de montage et mode d‘emploi p. 25/28 2.9. Montage de la baguette couvre-joint Ne montez la baguette couvre-joint qu’après avoir inséré les câbles menant au poêle de sauna et à la commande de sauna. La baguette au niveau de l’élément électrique doit éventuellement être coupée. 12 vis 3,5 x 40 mm... -
Page 83: Plan « À Droite
Instructions de montage et mode d‘emploi p. 27/28 3.2. Plan « à droite »...
