Réparation
Remplacement d'un d'un module
Remplacement Remplacement d'un
Pour éviter d'endommager les circuits imprimés
lors de l'intervention sur le boîtier de commandes,
portez un bracelet de mise à la terre référence
112190 au poignet et procédez correctement à la
mise à la terre.
Pour éviter d'endommager les composants
électriques, coupez toutes les alimentations du
système avant le branchement des connecteurs.
1. Suivez les étapes dans la section
Avant une intervention, page
2. Desserrez les vis (124) et retirez le capot de la
protection (117).
3. Notez la position des câbles de sortie et d'entrée
du module de commande de pompe. Consultez
Schémas électriques, page
les câbles du module de commande de pompe
(132).
4. Retirez les vis (143) en maintenant le module de
commande de pompe sur la protection. Enlevez
le module de commande de pompe.
5. Montez le nouveau module de commande de
pompe, à l'aide des vis (143).
6. Rebranchez les câbles aux positions notées
ci-dessus.
7. Activez l'alimentation au niveau du disjoncteur
principal.
62
module de de commande commande de
module de commande
AVIS AVIS AVIS
53.
38. Débranchez
de pompe pompe
de pompe
8. Activez le commutateur d'alimentation du boîtier
de commandes. Vérifiez que le voyant vert 48
V et le voyant vert 24 V sur chaque module de
commande de pompe (132) sont allumés.
9. Remontez le capot (117) et serrez les vis (124).

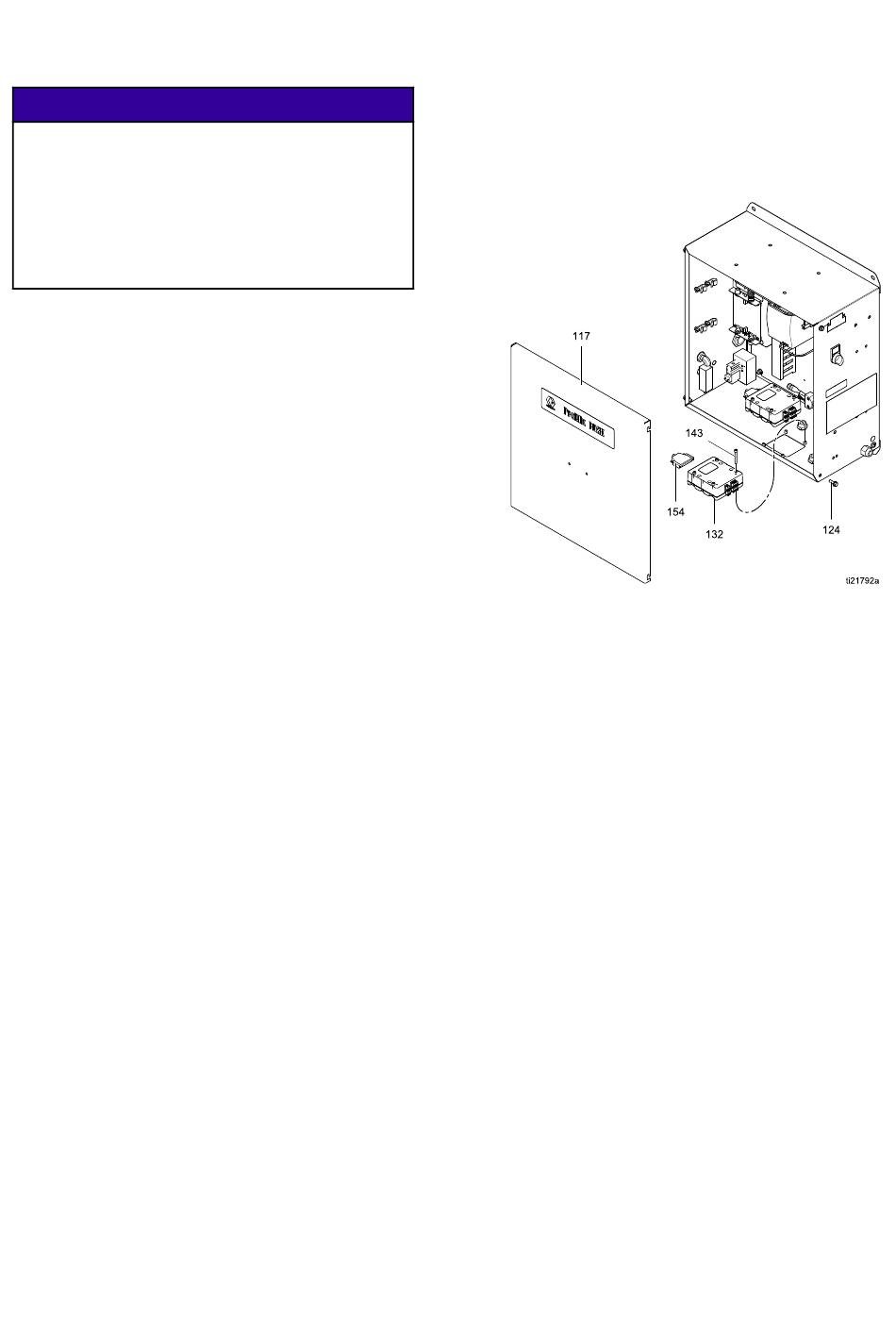

Figure 42 Remplacement d'un module de commande
de pompe
