1. Sommaire des composants

1.2.4 Modules pneumatiques ISO Type 04-B

1
8
1
Plaque d'adaptation Type 04-B
2
Fusible des distributeurs
3
Raccordement de l'alimentation élec-
trique
4
1
LED jaunes
(pour chaque bobine de
pilotage 14)
2
LED jaunes
(pour chaque bobine de
pilotage 12)

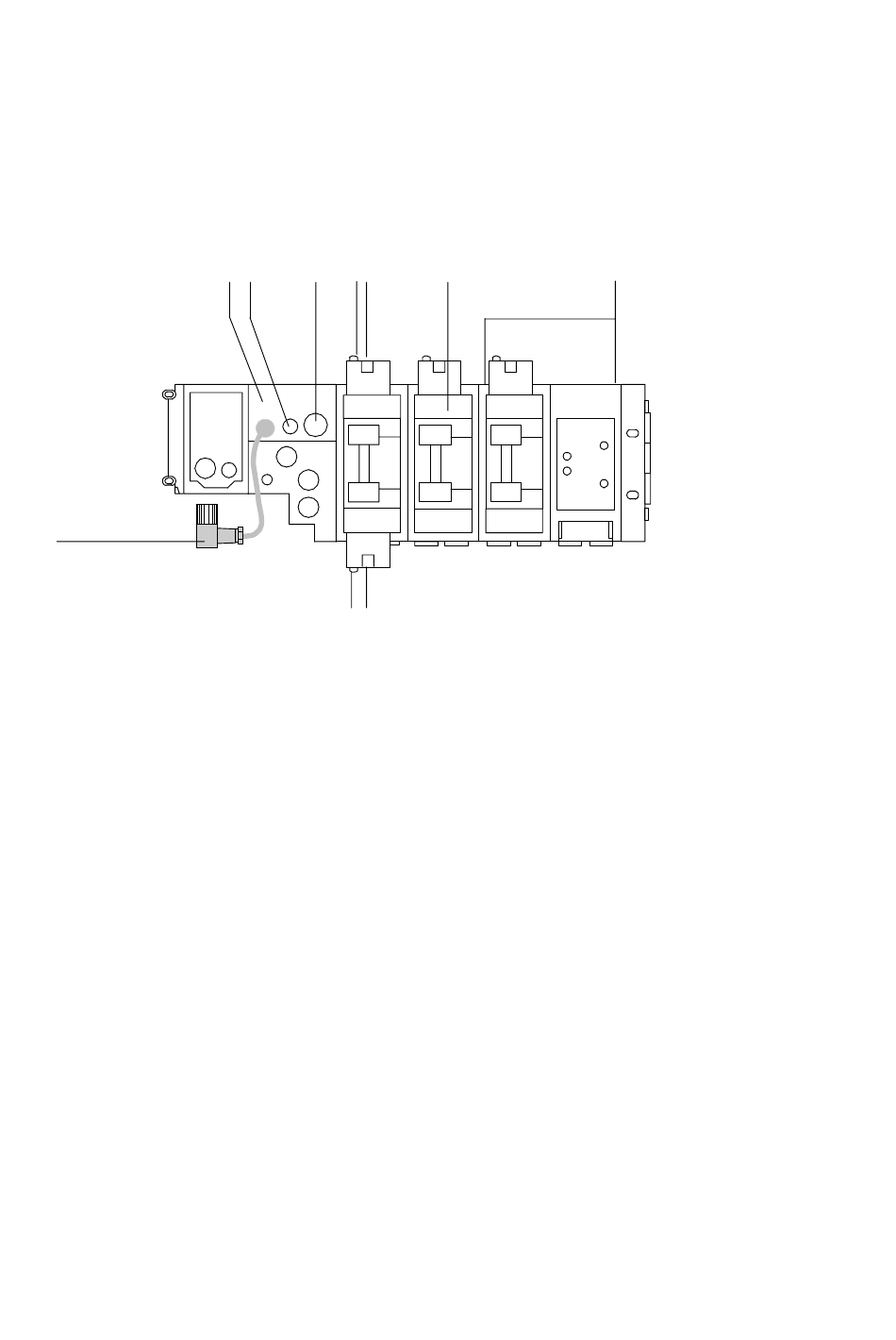

Fig. 1/5: Eléments de commande, de connexion et de signalisation des modules ISO
type 04-B
Festo P.BE-VIFB13-03-FR fr 0003c
Les composants des modules pneumatiques ISO type 04-B
comportent les organes de connexion, de signalisation et de
commande suivants :
2 3 4 5
1 1
4 5
2 2
5
1
2
6
Zone de repérage des emplacements
de distributeurs
7
Fusible 0,135 A (pour chaque bobine
de pilotage)
8
Câble d'adaptation pour l'alimentation
du nœud et des modules d'E/S
6
Actionneur manuel
(pour chaque bobine de
pilotage 14, à impulsion)
Actionneur manuel
(pour chaque bobine de
pilotage 12, à impulsion)
7
1-7
